Laser Parameters Setting of Laser Machines A Complete Guide for Beginners

Si vous débutez avec le traitement laser, vous avez peut-être rencontré des questions frustrantes telles que: Pourquoi mes résultats sont-ils trop superficiels ou brûlés? Avec autant de paramètres dans le logiciel, que dois-je ajuster exactement?

Ces défis proviennent souvent d'une lacune clé: ne pas comprendre pleinement comment les techniques laser et les paramètres de traitement fonctionnent ensemble.

Dans ce guide, nous allons décomposer les processus laser de base, y compris la découpe, la gravure et le marquage, et vous guider à travers les paramètres clés impliqués dans chacun. Que vous essayiez de peaufiner votre sortie ou simplement de comprendre ce que fait chaque réglage, c'est l'endroit où commencer.

1. Spécifications techniques vs paramètres matériels: Que sont-ils?

Lorsque vous ouvrez pour la première fois le manuel de votre machine laser, vous pouvez voir un large éventail de paramètres, tels que la taille de la machine, la vitesse maximale, l'accélération et la zone de travail. Ces spécifications intégrées sont des paramètres techniques. Ce ne sont pas les paramètres que vous ajustez activement lors de chaque travail laser. Au lieu de cela, ils décrivent ce que la machine est construite pour faire.

Par exemple, la vitesse maximale,Accélération, Et la structure de mouvement sont liées à l'ensemble de la machineSystème de contrôle de mouvement. Ils forment la base qui prend en charge vos paramètres de traitement réels.

En ce qui concerne la découpe, la gravure ou le marquage au laser, les paramètres que vous ajustez activement pendant une tâche sont généralement appelés paramètres de matériau ou paramètres de matériau. Ceux-ci incluent la puissance, la vitesse, la fréquence, la distance focale, le DPI, l'assistance aérienne, le mode de remplissage et le nombre de passes.

Comme leur nom l'indique, ces paramètres sont étroitement liés aux propriétés du matériau traité. Les paramètres des matériaux déterminent comment le laser interagit avec le matériau, y compris la profondeur de coupe, l'obscurité qu'il marque, l'aspect lisse du bord et la cohérence du résultat final.

En bref:

• Paramètres techniques = spécifications de la machine fixe.
• Paramètres matériels = les paramètres que vous ajustez pour chaque matériau et chaque tâche.

2. Pourquoi les paramètres matériels sont-ils importants?

Sans les bons paramètres, même une machine laser de haute qualité peut produire des résultats médiocres. Chaque matériau réagit différemment à l'énergie laser. Bois brûle, acrylique fond, cuir chars, et métal se reflète. L'épaisseur, la texture de surface, la densité, le revêtement et la sensibilité à la chaleur affectent tous le résultat final.

Sans ajuster correctement les paramètres, vous pouvez rencontrer des problèmes tels que:

• Coupes qui ne vont pas jusqu'au bout.
• Gravures trop faibles ou trop brûlées.
• Résultats incohérents entre les différents emplois.
• Des matériaux gaspillés et du temps de test inutile.

C'est pourquoi les débutants ne doivent pas compter sur un réglage fixe pour tous les matériaux. Un meilleur flux de travail est de commencer avec un fiableParamètres du matériau laserRéférence, puis ajustez basé sur votre machine, épaisseur matérielle, et effet désiré.

3. Paramètres du matériau laser: ce que vous devez savoir

Comprendre et définir correctement les paramètres clés du matériau laser est essentiel pour obtenir des résultats optimaux de découpe, de gravure et de marquage. Vous trouverez ci-dessous les paramètres critiques qui sont fréquemment ajustés dans le traitement laser.

3.1 Distance focale

Définition:La distance focale désigne la distance entre le point focal du faisceau laser et le centre de la lentille de focalisation.

Importance:Il affecte la taille du spot laser et la densité d'énergie à la surface du matériau.

Conseils de réglage:

• Utilisez un objectif à courte distance focale pour une gravure détaillée afin d'améliorer la précision.
• Utilisez un objectif à focale plus longue pour couper des matériaux plus épais.
• Vérifiez la méthode de focalisation et le type de lentille avant le traitement.

En savoir plus:Comment se concentrer votre machine laserEtLongueur focale par rapport à la distance focale de la lentille laser CO2.

3.2 Puissance

Définition:La puissance laser fait référence à la puissance de sortie du laser, généralement exprimée en pourcentage ou en puissance selon la machine et le logiciel.

Importance:La puissance détermine l'intensité énergétique du laser et si le matériau peut être marqué, fondu, vaporisé ou coupé.

Conseils de réglage:

• Utilisez une puissance plus faible pour la gravure peu profonde.
• Augmentez la puissance pour une gravure plus profonde.
• Employez une puissance plus élevée pour couper pour assurer la pleine pénétration sans brûlure ou déformation excessive.
• Utilisez une puissance plus faible pour le traçage des lignes lorsque vous ne voulez pas couper à travers le matériau.

En savoir plus:Comment définir la bonne puissance laser pour la découpe et la gravure.

3.3 Fréquence

Définition:La fréquence fait référence à la fréquence d'impulsion des lasers pulsés, généralement mesurée en hertz ou kilohertz.

Importance:La fréquence influence l'énergie d'impulsion, la densité d'énergie, le contraste de surface, et le degré de carbonation matérielle ou l'effet thermique.

Conseils de réglage:

• Utilisez une fréquence plus élevée pour certaines tâches de marquage afin de réduire l'énergie par impulsion et d'éviter des dommages excessifs à la surface.
• Utilisez une fréquence plus basse pour certaines tâches de coupe de métal ou de gravure profonde afin d'augmenter l'énergie d'impulsion pour une pénétration plus forte.
• La fréquence est particulièrement importante pour les systèmes laser pulsés tels que les lasers à fibre optique, MOPA, Q-switch et UV.

En savoir plus:Modes d'opération de laser: Lasers CW, pulsés, et de QCW.

3.4 Vitesse

Définition:La vitesse fait référence à la vitesse de déplacement de la tête laser, généralement mesurée en mm/s.

Importance:La vitesse influence le temps de traitement, la livraison d'énergie, la profondeur de coupe, le contraste de gravure et l'accumulation de chaleur.

Conseils de réglage:

• Utilisez une vitesse plus rapide pour la gravure peu profonde.
• Utilisez une vitesse plus lente pour des coupes plus profondes ou des effets de gravure plus forts.
• Utilisez une vitesse lente pour la coupe afin d'assurer une pénétration complète.
• Utilisez une vitesse modérée pour tracer la ligne pour éviter de couper à travers.

En savoir plus:Comment optimiser la vitesse de traitement au laser pour la découpe, la gravure et le marquage.

3.5 Air Assist

Définition:Air assist est le flux d'air auxiliaire dirigé vers la surface du matériau pendant le traitement au laser.

Importance:Air assist refroidit la zone de travail, réduit les risques d'incendie, maintient la lentille plus propre, élimine les débris et améliore la qualité de la pointe.

Conseils de réglage:

• Utilisez une faible pression d'air pour la gravure peu profonde et le traçage des lignes lorsque des détails de surface plus propres sont nécessaires.
• Utilisez une forte pression d'air pour graver et couper en profondeur afin d'éliminer les débris et de réduire les risques d'incendie.
• Ajustez l'assistance à air en fonction du type de matériau, de la conception de la buse et de l'objectif de traitement.

En savoir plus:Utilisez Air Assist pour améliorer la qualité de la gravure et de la découpe au laserEtSystèmes d'assistance à l'air dans les machines laser.

3.6 DPI

Définition:DPI se réfère au nombre de points laser par pouce sur le matériau.

Importance:Le DPI affecte la résolution de l'image, les détails de la gravure, le temps de traitement et l'accumulation de chaleur.

Conseils de réglage:

• Utilisez un DPI modéré, tel que 300-400, pour le bois en raison de la zone affectée par la chaleur plus grande.
• Utilisez un DPI plus élevé, tel que 500-600, pour l'aluminium anodisé ou les matériaux pouvant supporter des détails plus fins.
• Évitez les DPI inutilement élevés si cela augmente le temps de traitement ou provoque une surchauffe.

En savoir plus:Comment définir la meilleure gravure laser DPI.

3.7 Mode de remplissage

Définition:Le mode de remplissage indique à votre laser comment graver à l'intérieur des limites des graphiques vectoriels, généralement en gravant des lignes parallèles ou en utilisant d'autres stratégies de remplissage.

Types communs:Remplissage bidirectionnel, remplissage unidirectionnel et remplissage hachure.

Conseils de réglage:

• Utilisez un remplissage bidirectionnel pour un traitement plus rapide.
• Utilisez un remplissage unidirectionnel pour une finition de meilleure qualité au besoin.
• Utilisez le remplissage de hachures pour une gravure plus uniforme, mais tenez compte du mouvement de la machine et du temps de traitement.

En savoir plus:Modes de remplissage de gravure laser courants que vous devez connaître.

3.8 Nombre de passes

Définition:Le nombre de passes fait référence au nombre de fois que le laser traite le même chemin ou la même zone.

Importance:Plusieurs passes peuvent approfondir la gravure ou la découpe complète sans compter sur une puissance excessive en un seul passage.

Conseils de réglage:

• Utilisez un seul passage pour la plupart des tâches standard afin de maximiser l'efficacité.
• Utilisez plusieurs passes de faible puissance pour la gravure profonde ou la coupe de matériaux épais pour réduire la combustion.
• Pour les coupes profondes, envisagez des changements de focus ou un Z-offset si nécessaire.

En savoir plus:Comment définir des passes dans la découpe et la gravure au laser.

4. Ajuster les réglages du laser en fonction du type de machine

En pratique, les paramètres que vous devez ajuster dépendent de plusieurs facteurs, notamment le type de machine, le matériau en cours de traitement et le résultat souhaité. Ces paramètres contrôlent la façon dont le laser interagit avec le matériau, il est donc essentiel de choisir le bon groupe de paramètres pour une qualité stable.

Différents types de machines laser nécessitent différents ensembles de paramètres. Par exemple, une machine de découpe et de gravure au laser se concentre généralement sur la vitesse, la puissance, la résolution, l'assistance aérienne et les réglages de mise au point, tandis qu'une machine de marquage au laser utilisant des lasers pulsés nécessite souvent des contrôles supplémentaires tels que la fréquence et la largeur d'impulsion.

Si vous comparez toujours les types de machines, vous pouvez d'abordDifférences entre machines laserOu apprendre commentChoisissez la bonne machine Thunder Laser.

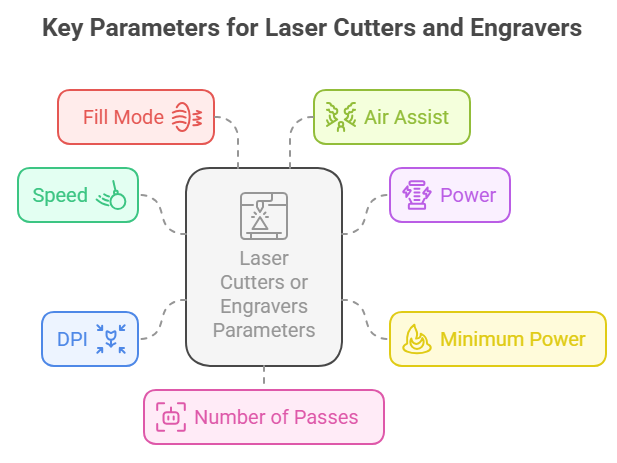

4.1 Paramètres matériels clés pour les découpeurs et les graveurs laser

Lorsque vous travaillez avec des découpeuses et des graveurs laser CO2, les paramètres de base affectent directement la façon dont le laser interagit avec le matériau. Ces paramètres déterminent la profondeur, la vitesse, la précision, la qualité des bords et la finition globale de la gravure ou de la découpe.

La plupart de ces paramètres sont configurés dans des logiciels tels que LightBurn, LaserMaker ou des plates-formes similaires.

Pour mieux comprendre comment ces paramètres fonctionnent ensemble dans des applications réelles, le tableau ci-dessous montre des exemples de paramètres basés sur une machine laser CO2 Thunder Bolt. Cet exemple montre comment différents niveaux de puissance, vitesses et autres variables sont ajustés pour la gravure vectorielle, la gravure raster, le traçage de lignes et la coupe sur du tilleul de 3mm.

Un exemple de tableau des paramètres pour la gravure vectorielle, la gravure raster, le traçage des lignes et la découpe sur du tilleul de 3mm.

Remarque: Pour les processus tels que la découpe et le traçage de lignes où une puissance constante est souhaitée, la puissance minimale est souvent définie égale à la puissance maximale.

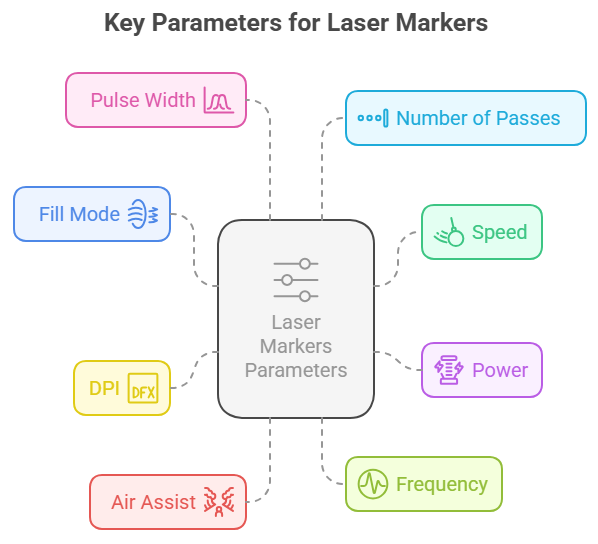

4.2 Paramètres matériels clés pour les marqueurs laser

Contrairement aux machines de découpe ou de gravure au laser, les machines de marquage laser utilisent souvent des sources laser pulsées, telles que des lasers à fibre, Q-switch, MOPA ou UV. Ces machines sont généralement compatibles avec les logiciels de marquage tels que EZCAD et peuvent également fonctionner avec LightBurn dans certains flux de travail.

Les machines de marquage laser peuvent obtenir des effets de haute précision tels que le marquage noir, le marquage blanc, la gravure et même le marquage de couleur sur les métaux et les plastiques. Choisir le bonMachine de laser de fibre, Laser UV, ou laser MOPA dépend du matériau et de l'effet de marquage que vous voulez.

Lors du réglage des paramètres pour le marquage laser, vous remarquerez deux éléments qui ne sont généralement pas trouvés dans les systèmes de CO2 standard: la fréquence et la largeur d'impulsion. Celles-ci sont cruciales pour contrôler la façon dont l'énergie laser est délivrée au fil du temps et affectent directement le contraste, la profondeur et la clarté des marques.

Le tableau ci-dessous fournit des exemples de configurations de paramètres utilisant des machines de marquage laser Thunder Aurora Fiber 50W et Aurora UV 5W sur différents matériaux et effets de marquage.

Un exemple de tableau des paramètres pour les marqueurs laser à fibre et UV sur différents matériaux.

5. Conclusion

Pour les petites et moyennes machines laser, les fonctions de traitement de base, y compris la découpe, la gravure et le marquage, peuvent sembler similaires au premier abord. Cependant, l'ajustement des paramètres clés tels que la puissance, la vitesse, la distance focale, la défocalisation, le DPI, le mode de remplissage, l'assistance aérienne, la fréquence et le nombre de passes vous permet de créer des résultats très différents sur différents matériaux.

Le meilleur flux de travail consiste à comprendre ce que chaque paramètre contrôle, à partir de paramètres recommandés fiables, à exécuter des grilles de test et à créer votre propre bibliothèque de paramètres de matériaux au fil du temps.
