Air Assist Systems in Laser Machines All You Need to Know

Si vous êtes nouveau dans la gravure ou la découpe au laser de bureau, vous vous êtes peut-être posé ces questions: Pourquoi mes bords coupés sont-ils brûlés? Pourquoi mes lentilles et rétroviseurs se salissent si vite? Pourquoi la coupe de matériaux plus épais prend beaucoup de temps et laisse encore des marques de brûlure?

Vous avez peut-être déjà essayé d'ajuster la puissance du laser ou de ralentir la vitesse, pour constater une amélioration limitée. Dans de nombreux cas, ces symptômes sont étroitement liés au système d'assistance à l'air plutôt qu'au réglage de la puissance du laser seul.

Dans cet article, nous expliquerons ce que fait un système d'assistance à l'air, ses principaux composants, les différences entre les systèmes d'assistance à air simple et double, qui a vraiment besoin d'une assistance à air double et comment maintenir ou optimiser le flux d'air pour de meilleurs résultats de découpe et de gravure au laser.

1. Qu'est-ce que le système Air Assist dans une machine laser?

Lorsqu'un laser découpe ou gravez un matériau, il produit de la chaleur, de la fumée, des fumées et des particules de matériau. Pour garder la zone de travail plus propre et améliorer les résultats de traitement, la plupart des systèmes laser modernes utilisent un système d'assistance aérienne.

UneSystème d'assistance à l'airDirige un flux continu d'air comprimé ou de gaz sur la surface du matériau pendant la gravure ou la découpe au laser. Ce flux d'air est généralement délivré par une buse près de la tête laser.

Air assist n'est pas seulement utilisé pour nettoyer la fumée ou refroidir la pièce. Il contribue également à améliorer la qualité de coupe, à protéger les composants optiques et à réduire les risques de traitement. Ses principales fonctions comprennent:

2. composants principaux des systèmes d'aide d'air dans des machines de laser

Les systèmes d'assistance à l'air sont généralement constitués de trois parties principales: une pompe à air ou un compresseur d'air, un tube d'air avec un régulateur de pression et une buse. Chaque pièce affecte la stabilité du flux d'air, le contrôle de la pression et la qualité finale du traitement au laser.

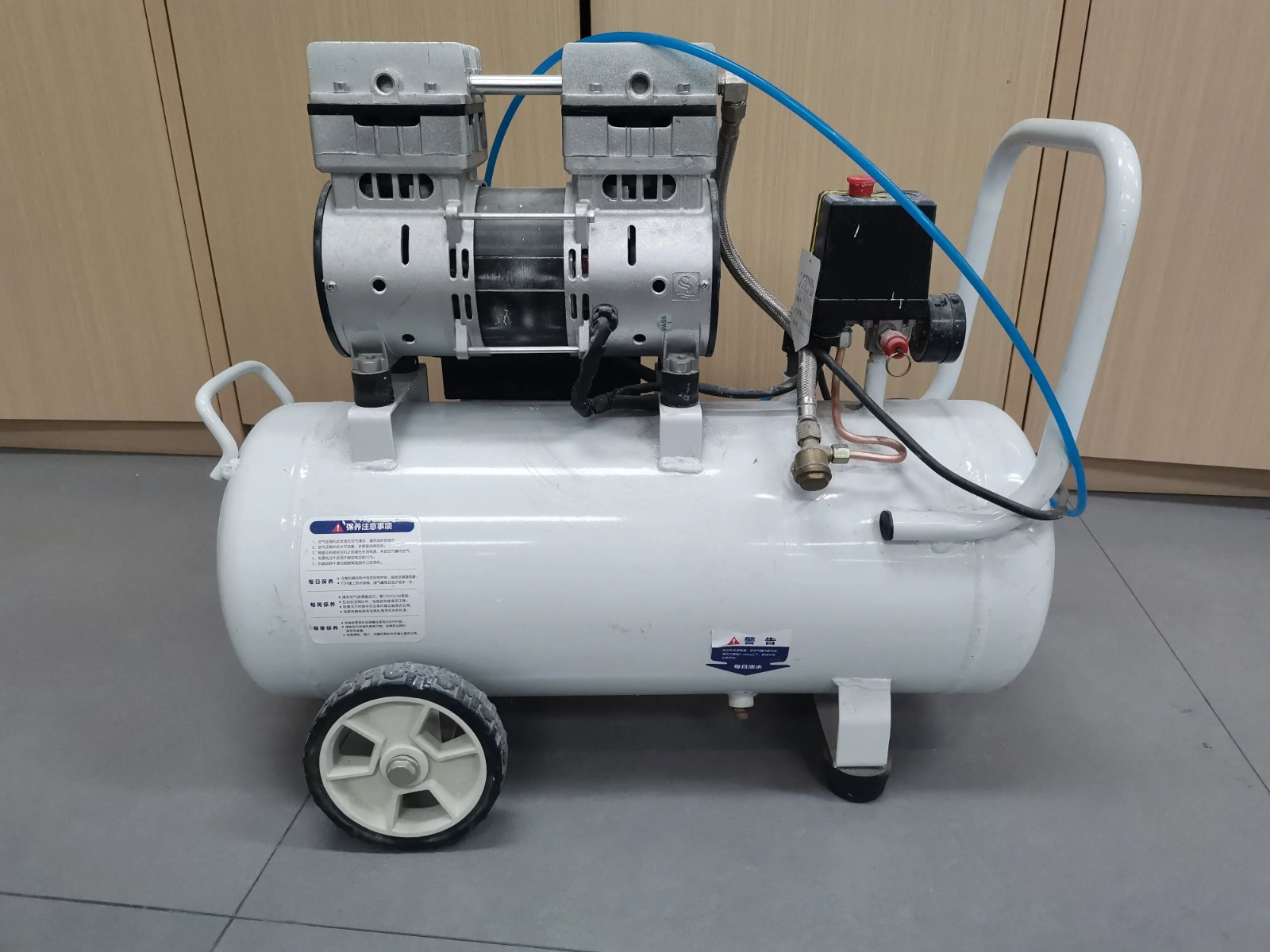

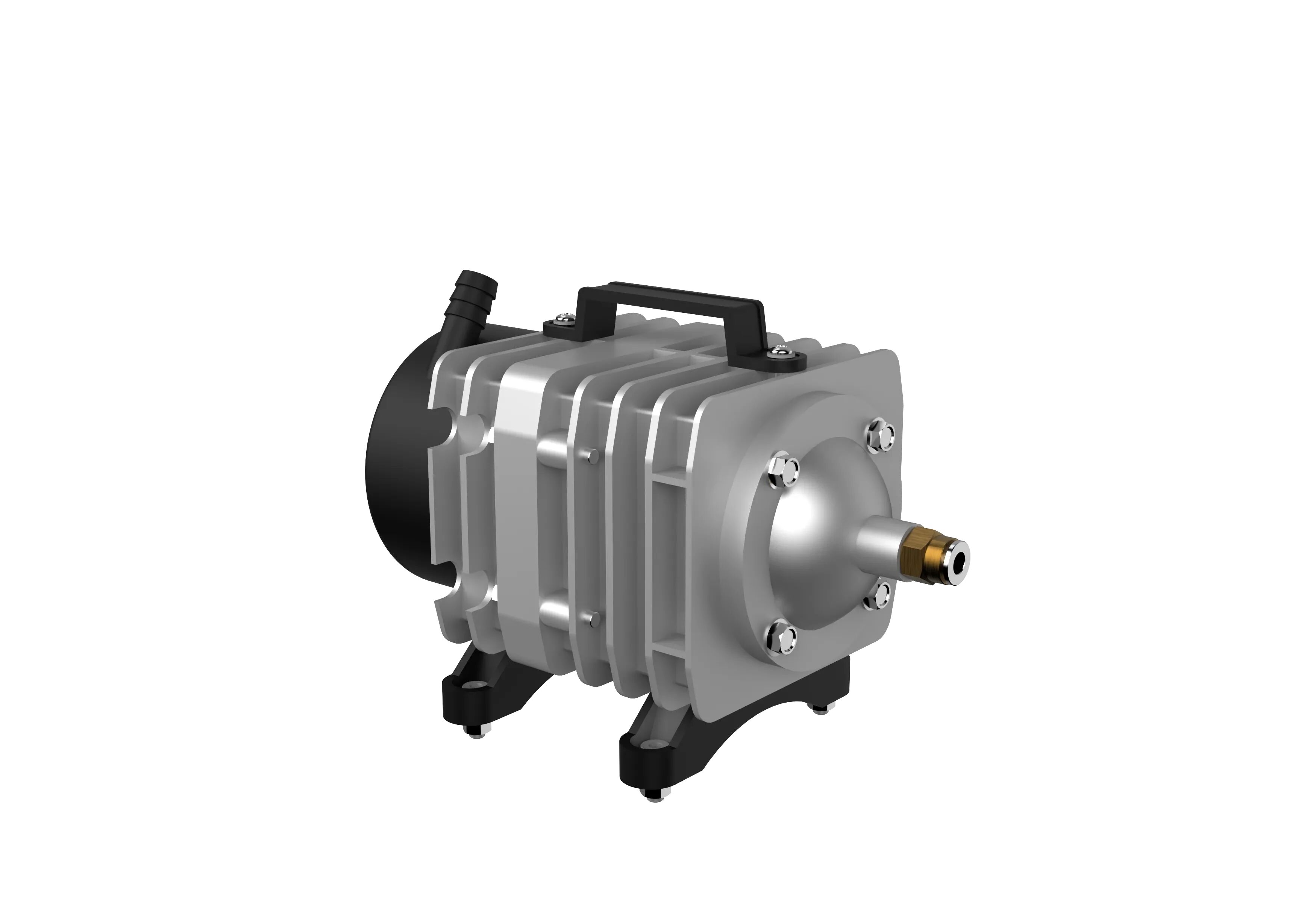

2.1 Pompe à air ou compresseur d'air

Les pompes à air et les compresseurs d'air fournissent une source continue de flux d'air. Le choix entre une pompe à air et un compresseur d'air dépend de la pression et du débit d'air requis pour le système laser.

Les pompes à air fournissent généralement un débit d'air stable mais à basse pression, ce qui est suffisant pour de nombreuses machines laser d'entrée de gamme et des tâches de gravure légères. Ils sont plus silencieux, compacts et plus faciles à entretenir. Les compresseurs d'air génèrent une pression plus élevée et un plus grand volume de flux d'air, ce qui les rend mieux adaptés aux machines laser professionnelles ou industrielles qui ont besoin d'un flux d'air plus fort pour la découpe ou le traitement de matériaux lourds.

Comparison table: air pump vs. air compressor.

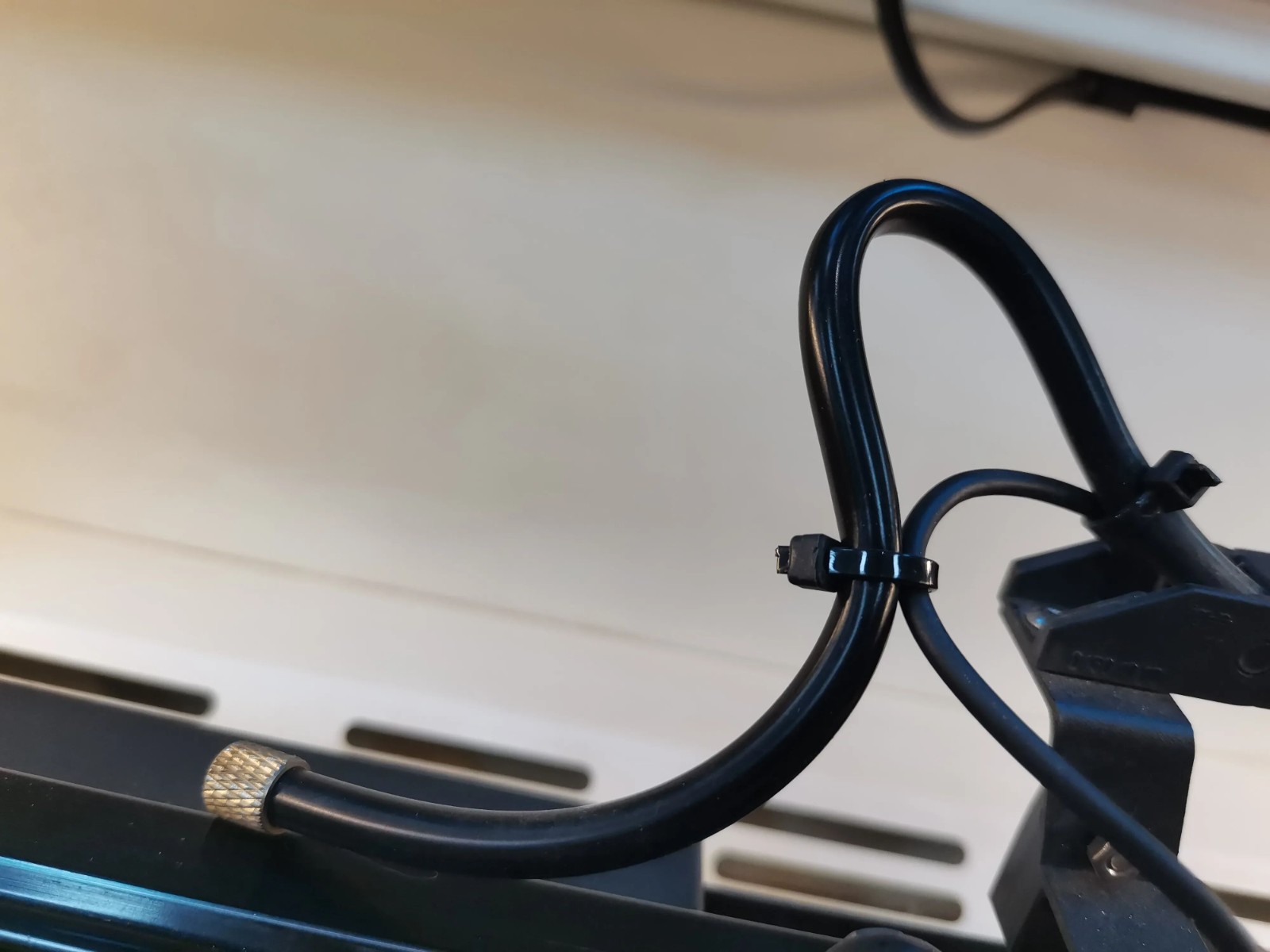

2.2 Tubes d'air et régulateur de pression

Les tubes d'air et les régulateurs de pression fournissent le flux d'air à la buse et contrôlent la vitesse et la pression du flux d'air. La tuyauterie d'air agit en tant que voie entre la source d'air et la tête de laser, alors que le régulateur de pression affine le flux d'air avant qu'il atteigne la buse.

Ensemble, ils aident à garantir que la bonne quantité d'air atteigne le point de traitement de manière cohérente et fiable. Cela améliore la stabilité de coupe et de gravure tout en aidant à protéger les composants clés de la machine.

2.3 Buse

La buse dirige et façonne le flux d'air sur la zone de traitement laser. Il concentre l'air comprimé exactement là où le faisceau laser interagit avec le matériau. La buse est souvent conique, et sa taille et son angle affectent fortement la façon dont il élimine la fumée, les débris et la chaleur de la surface coupée ou gravée.

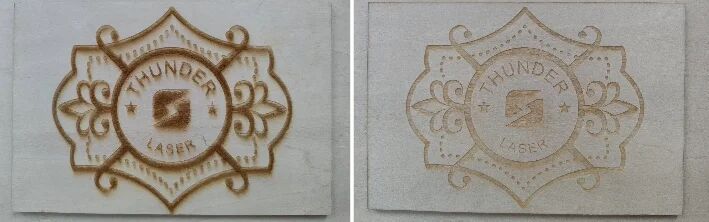

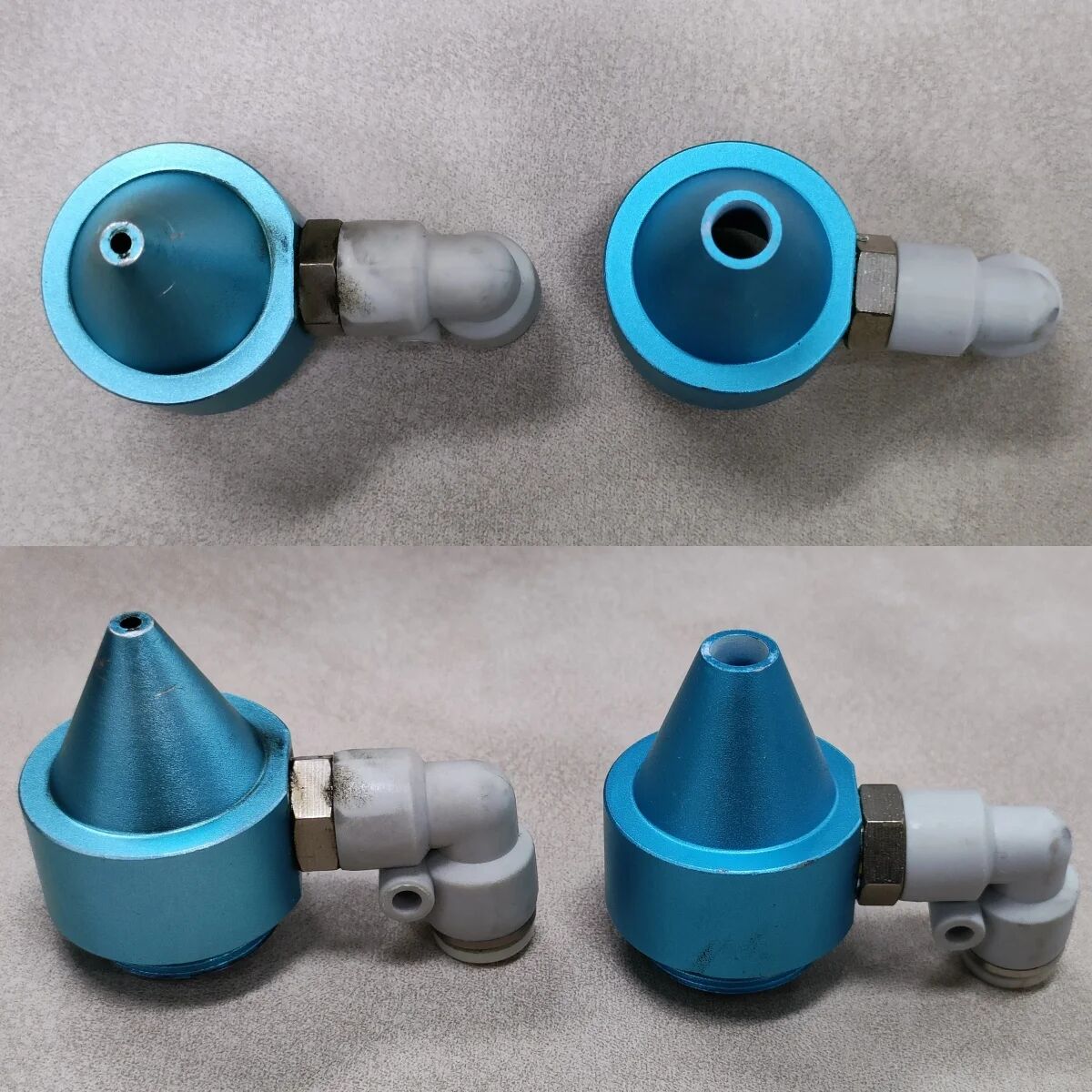

La taille de la buse détermine la concentration du flux d'air. Les buses étroites concentrent le flux d'air dans un flux serré, ce qui est utile pour couper des matériaux plus épais et prévenir l'accumulation de résidus. Les buses larges créent un flux d'air plus large et plus doux, ce qui les rend plus adaptées à la gravure et au traitement acrylique où un refroidissement excessif peut provoquer un bord givré ou flou.

Comparison table: narrow nozzle vs. wide nozzle.

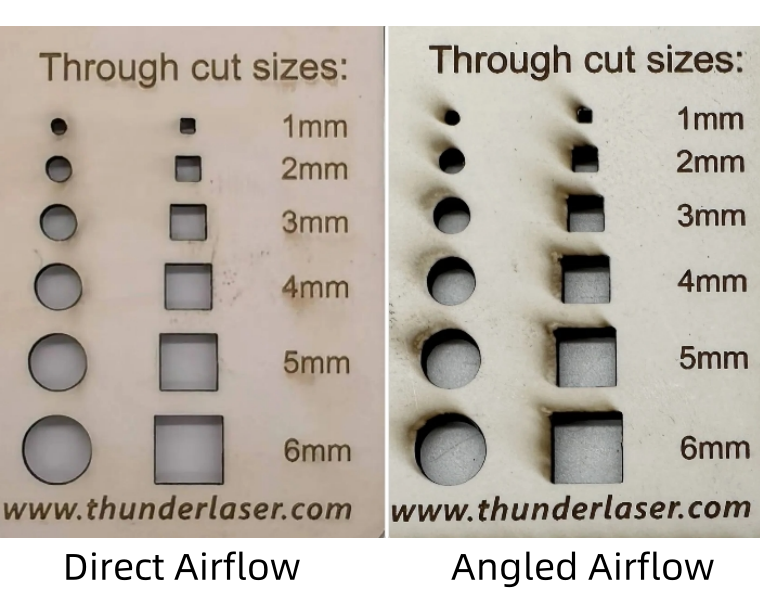

L'angle de la buse est également important. Le flux d'air direct souffle directement vers le bas le long de l'axe du laser, tandis que le flux d'air incliné pousse la fumée et les débris sur le côté. Le flux d'air direct est fort et efficace pour la coupe épaisse, mais la fumée peut monter vers la lentille. Le flux d'air incliné peut réduire la contamination de la lentille en déviant les fumées sur le côté.

Tableau comparatif: flux d'air direct vs. flux d'air incliné.

Système d'assistance à air unique vs système double air assist: quel est le meilleur?

Lorsque vous travaillez avec différents matériaux ou que vous combinez gravure et découpe en un seul travail,Exigences de débit d'airPeut varier de manière significative. La gravure de motifs délicats sur du bois ou du cuir peut nécessiter un flux d'air doux, tandis que la coupe d'acrylique ou de MDF épais nécessite souvent un flux d'air plus fort et plus concentré.

C'est là que la conception du système d'assistance aérienne devient importante. Un système d'assistance pneumatique simple est simple et économique, tandis qu'un système d'assistance pneumatique double offre plus de contrôle pour les flux de gravure et de découpe mixtes.

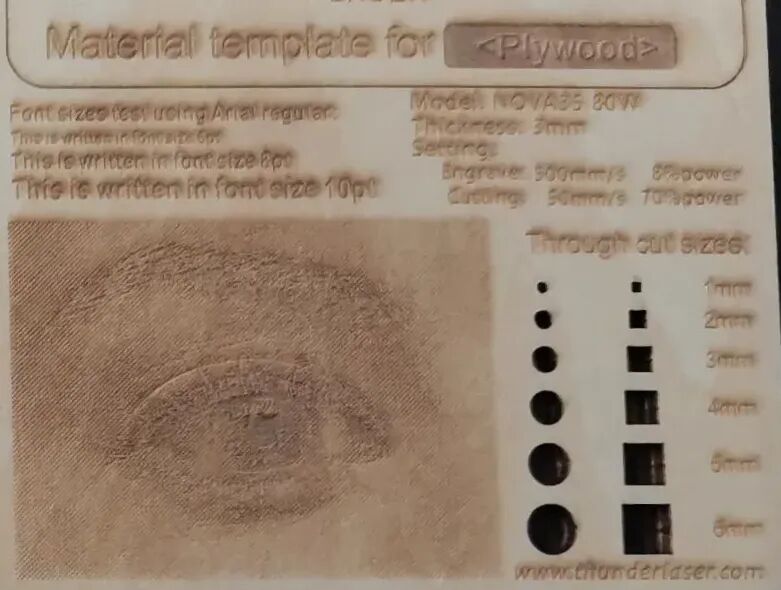

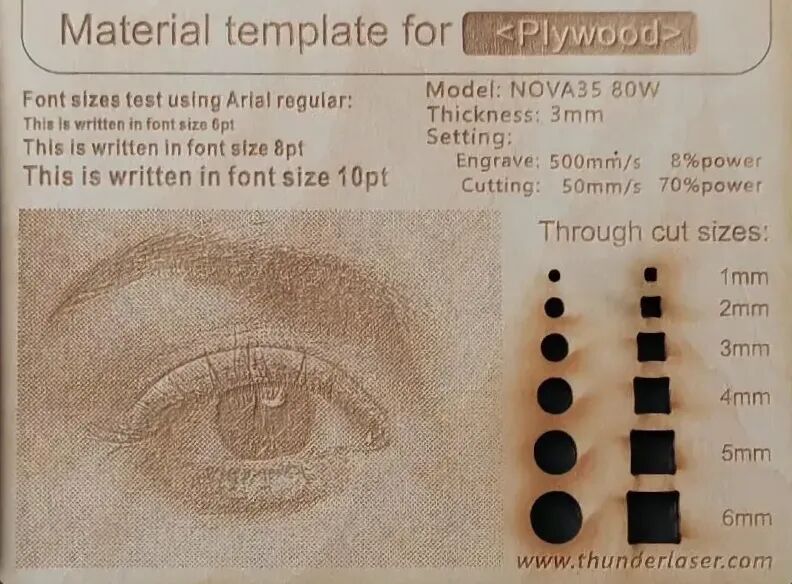

3.1 Système d'assistance à l'air unique

La plupart des machines laser de base sont équipées d'un système d'assistance à l'air unique. Dans cette configuration, un canal de flux d'air délivre un flux de pression fixe ou ajusté manuellement à la tête laser. Il est économique et généralement suffisant pour les projets de découpe ou de gravure simples, mais il a des limites.

Parce qu'il n'y a qu'un seul canal, les utilisateurs doivent souvent ajuster manuellement la pression d'air lors de la commutation entre la gravure et la découpe. Pour les tâches qui incluent les deux processus, cela peut ralentir le flux de travail et entraîner des résultats incohérents.

Pros

Cons

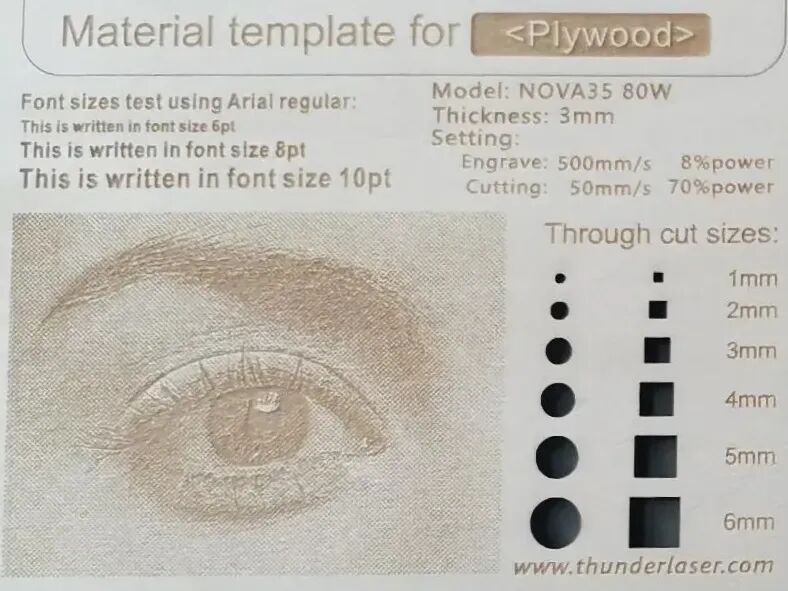

3.2 Système d'assistance à air double

Un système d'assistance à air double utilise deux canaux d'air contrôlés indépendamment, généralement un canal haute pression pour la coupe et un canal basse pression pour la gravure. Le flux d'air peut être commuté automatiquement via un logiciel ou une électrovanne en fonction du canal de traitement ou du type d'opération.

Cela élimine le besoin de réglage manuel du débit d'air et permet des transitions plus douces entre la gravure et la découpe. Pour les utilisateurs qui gèrent des tâches complexes qui incluent les deux processus en une seule exécution, l'assistance à air double peut améliorer l'efficacité, la cohérence et la qualité de sortie.

L'assistance à air double offre également un meilleur contrôle de la sécurité et de la protection des matériaux. Il peut réduire les marques de brûlure pendant la gravure, améliorer la propreté des bords pendant la coupe et aider à fixer des seuils de débit d'air minimum et maximum.

Pros

Cons

3.3 Comparaison du système d'assistance pneumatique simple vs double

3.3.1 Rendement

La performance est là où les systèmes d'assistance à air double montrent un net avantage. Ils permettent la commutation automatique entre la haute et la basse pression pendant un travail simple, s'assurant que la gravure et la coupe chacun emploient le flux d'air approprié. Cela peut entraîner des coupes plus nettes, des détails de gravure plus nets et un risque moindre de décoloration ou de déformation.

Un seul système d'assistance aérienne peut être stable pour les tâches de base, mais il manque d'adaptabilité. Les utilisateurs doivent ajuster manuellement la pression d'air avant ou entre les travaux, ce qui ralentit le flux de travail et peut entraîner des résultats de qualité inférieure si les paramètres ne sont pas modifiés correctement.

3.3.2 Coût

Les systèmes d'assistance à air unique sont plus abordables et sont souvent intégrés dans des machines laser d'entrée de gamme ou de milieu de gamme. Ils nécessitent moins de composants de contrôle, ce qui les rend attrayants pour les amateurs ou les petits ateliers avec des budgets limités.

Les systèmes à double assistance aérienne nécessitent des composants supplémentaires et peuvent coûter plus cher à l'avance. Toutefois, pour les utilisateurs travaillant sur des tâches de production à volume plus élevé ou à processus multiples, le rendement à long terme peut être important en raison de l'amélioration de l'efficacité et de la réduction des travaux de reprise.

3.3.3 Configuration

Les systèmes simples d'assistance pneumatique sont simples à utiliser et ne nécessitent généralement qu'un réglage manuel à l'aide d'un régulateur de pression ou d'un bouton. Les systèmes à double assistance aérienne offrent un contrôle plus sophistiqué, mais ils impliquent également plus de routage du flux d'air et de logique de contrôle.

Une méthode courante est la commutation de commande électronique, où le contrôleur laser gère la pompe à air et les électrovannes. Les utilisateurs peuvent assigner le comportement de flux d'air basé sur le type d'opération, tel que le flux d'air à basse pression pour la gravure et le flux d'air à haute pression pour la coupe.

Thunder Laser a déjà implémenté un contrôle intelligent à double assistance aérienne dans les machines qui prennent en charge cette fonctionnalité, de sorte que les utilisateurs n'ont pas besoin de configurer l'ensemble du système à partir de zéro.

Tableau de comparaison: système d'assistance pneumatique simple vs. système d'assistance pneumatique double.

4. qui a vraiment besoin de Dual Air Assist dans le traitement au laser?

Si vous avez besoin d'un système à double assistance pneumatique dépend de votre flux de travail, des matériaux, des exigences de qualité de sortie et du volume de production. Le tableau ci-dessous présente les profils d'utilisateurs courants et les configurations recommandées.

Simple vs double air assist: cas d'utilisation appropriés par type d'utilisateur.

4.1 Petits ateliers qui coupent fréquemment des matériaux épais

Pour les petits ateliers de fabrication sur mesure qui coupent fréquemment des matériaux dans la plage de 3mm à 10mm, la précision de coupe, la qualité des bords et l'efficacité du flux de travail affectent directement les marges bénéficiaires. Un système d'assistance à air double peut aider en fournissant un flux d'air à haute pression constant pendant les opérations de coupe.

Ce flux d'air aide à éliminer les débris du point de travail, améliore la propreté des bords et prend en charge des coupes plus rapides et plus fiables avec moins de marques de brûlure.

4.2 Produits créatifs et artisanaux nécessitant une gravure fine

Des produits tels que des articles en cuir faits à la main, des découpes de papier complexes, des plaques gravées sur bois et des cadeaux personnalisés nécessitent souvent des détails propres et nets. Une légère surcombustion ou accumulation de résidus peut brouiller la conception et réduire la qualité du produit.

Un système d'assistance à air double permet un flux d'air doux pendant la gravure pour protéger les détails délicats, tandis que le flux d'air fort peut être utilisé pendant la coupe pour éliminer efficacement les débris. Cela améliore la qualité de sortie et réduit le travail de post-traitement.

4.3 Utilisateurs qui exigent des normes de qualité des produits plus élevées

Pour les utilisateurs produisant une signalisation personnalisée, des cadeaux personnalisés, des produits de marque ou des articles d'artisanat haut de gamme, les marques de brûlure visibles, les résidus et les mauvais détails ne sont pas acceptables. Un double système d'assistance pneumatique offre un meilleur contrôle du flux d'air, aidant à maintenir des arêtes de coupe lisses et réduisant les dommages thermiques.

Cela peut réduire les taux de défauts, réduire la reprise manuelle et améliorer la satisfaction des clients.

5. Comment entretenir ou optimiser les systèmes d'assistance à l'air dans les machines à laser

Un système d'assistance aérienne bien entretenu est essentiel pour des coupes nettes, une gravure précise et un fonctionnement au laser plus sûr. Pour maintenir le bon fonctionnement du système, suivez ces étapes clés.

5.1 Ajuster la pression de l'air en fonction de la tâche

Réglez le débit d'air en fonction du processus. Utilisez une pression plus élevée pour couper pour éliminer les débris et améliorer la qualité des bords. Utilisez une pression plus basse pour la gravure afin de protéger les surfaces délicates et de préserver les détails fins. Évitez de régler la pression trop élevée, car un débit d'air excessif peut endommager les matériaux ou affecter la qualité de la gravure.

5.2 Positionner la buse correctement

Alignez la buse avec le point focal du laser. Gardez-le suffisamment près pour éliminer la fumée et les débris, mais pas si près qu'il bloque le faisceau ou touche le matériau. Vérifiez toujours la position de la buse après avoir changé les lentilles ou travaillé avec des matériaux de différentes épaisseurs.

5.3 Paramètres de test avant la production complète

Chaque matériau réagit différemment au flux d'air, à la chaleur et à la puissance du laser. Avant la production complète, exécutez un petit test pour affiner la pression atmosphérique, la hauteur de mise au point, la position de la buse, la puissance et la vitesse. Cela aide à prévenir les résultats inattendus et améliore la qualité finale.

5.4 Garder le système propre et connecté

La poussière, les particules carbonisées et les résidus peuvent s'accumuler avec le temps. Inspectez et nettoyez régulièrement la buse et le tube pour éviter les blocages. Vérifiez également que tous les tubes et raccords sont bien connectés afin que le flux d'air reste stable pendant le traitement.

5.5 Améliorer la qualité de l'air pour une meilleure stabilité

Si vous utilisez un compresseur d'air, envisagez de l'associer à un sécheur d'air réfrigéré. Cela maintient l'alimentation en air plus propre et plus sèche, aidant à empêcher l'humidité d'être soufflée sur la pièce. L'air sec et propre est particulièrement important pour les matériaux qui peuvent mal réagir à l'humidité ou à la contamination de surface.

6. Conclusion

Les systèmes d'assistance aérienne jouent un rôle essentiel dans le traitement laser. Ils éliminent la fumée et les débris, réduisent les flambées, protègent les composants optiques et améliorent à la fois la qualité de pointe et les détails de gravure. Avec les bons paramètres de flux d'air et un entretien constant, l'assistance aérienne peut devenir l'un des moyens les plus efficaces d'optimiser les résultats du laser.

Pour les utilisateurs amateurs, un seul système d'assistance aérienne peut suffire pour un travail simple. Pour les petites entreprises, les ateliers professionnels et les utilisateurs industriels, la double assistance pneumatique peut fournir un meilleur contrôle des processus, des résultats plus propres et une efficacité accrue du flux de travail.
