Laser Engraver Systems Understanding the Structure of a Laser Engraver

La conception et la structure d'un graveur laser déterminent l'efficacité avec laquelle il peut traduire des motifs numériques en gravures précises. Une structure bien conçue permet de garantir des résultats cohérents, réduit les besoins de maintenance et prend en charge des vitesses de traitement plus élevées sans compromettre la qualité.

Dans ce guide, nous allons décomposer les composants essentiels et les principes de conception des machines de gravure laser. En comprenant comment chaque pièce contribue aux performances globales, vous pouvez prendre des décisions plus éclairées lors de la sélection, de la maintenance ou de la mise à niveau de votre équipement.

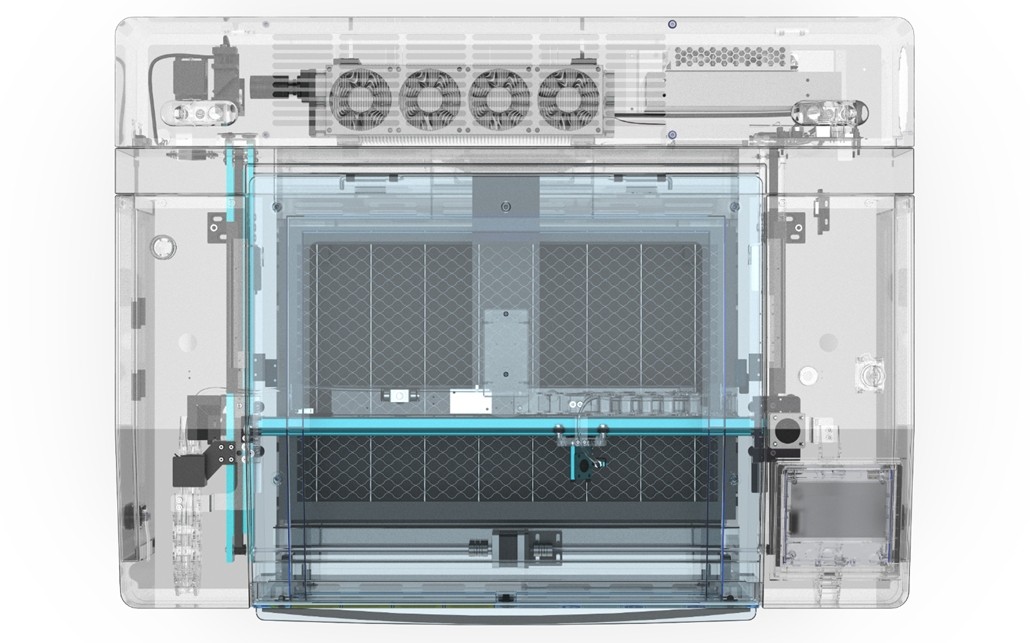

1. Aperçu des systèmes clés dans un graveur laser

Bien que les graveurs laser puissent varier en taille, en puissance et en fonction, ils partagent un cadre commun qui prend en charge la stabilité, la précision et l'efficacité. Vous pouvez considérer un système de graveur laser comme un organisme vivant complexe, où chaque système fonctionne comme une partie du corps et contribue à une performance précise et efficace.

2. Source laser

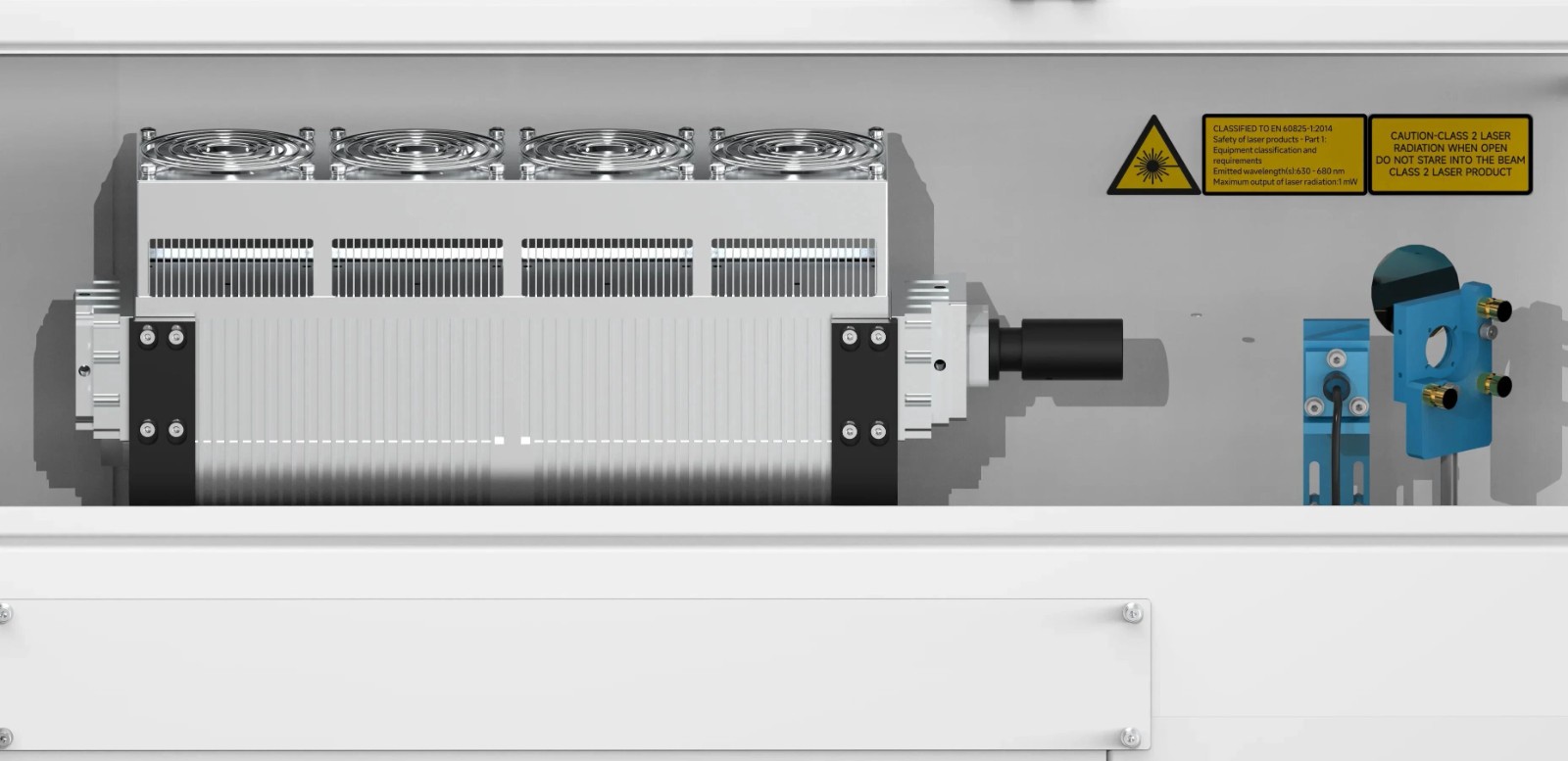

La source laser peut être considérée comme le cœur d'une machine de gravure laser. Il définit ce qu'une machine de gravure laser peut faire, comment elle fonctionne et où elle peut être appliquée. Les caractéristiques du faisceau laser-sa longueur d'onde, sa densité de puissance, sa structure temporelle et sa stabilité de mode-déterminent directement si le laser peut interagir efficacement avec un matériau donné.

Au-delà du faisceau lui-même, les caractéristiques structurelles de la source laser façonnent la conception de l'ensemble de la machine. Différents types de laser varient en taille, en besoins de refroidissement, en trajets de distribution de faisceau et en besoins d'intégration. En conséquence, le reste du système-y compris la structure mécanique, l'optique, la conception électrique et le refroidissement-doit être conçu autour de la source pour des performances optimales.

En bref, la source laser détermine non seulement ce qu'un graveur laser peut faire, mais aussi ce pour quoi il est le mieux adapté et comment il pourrait être étendu pour de futures applications. Lors de la sélection d'une source laser, la première considération est le type de laser, suivi par l'appariement de la puissance de sortie à l'application prévue.

Sources laser courantes utilisées dans les machines laser.

En savoir plus:Principaux types de lasers: Un guide complet des classifications et des applications des lasers

3. système optique

Le système optique d'une machine laser est responsable de la transmission et de la focalisation du faisceau laser, garantissant que l'énergie générée par la source laser est fournie précisément à la cible. Selon le type de machine laser, les systèmes optiques se répartissent généralement en deux catégories.

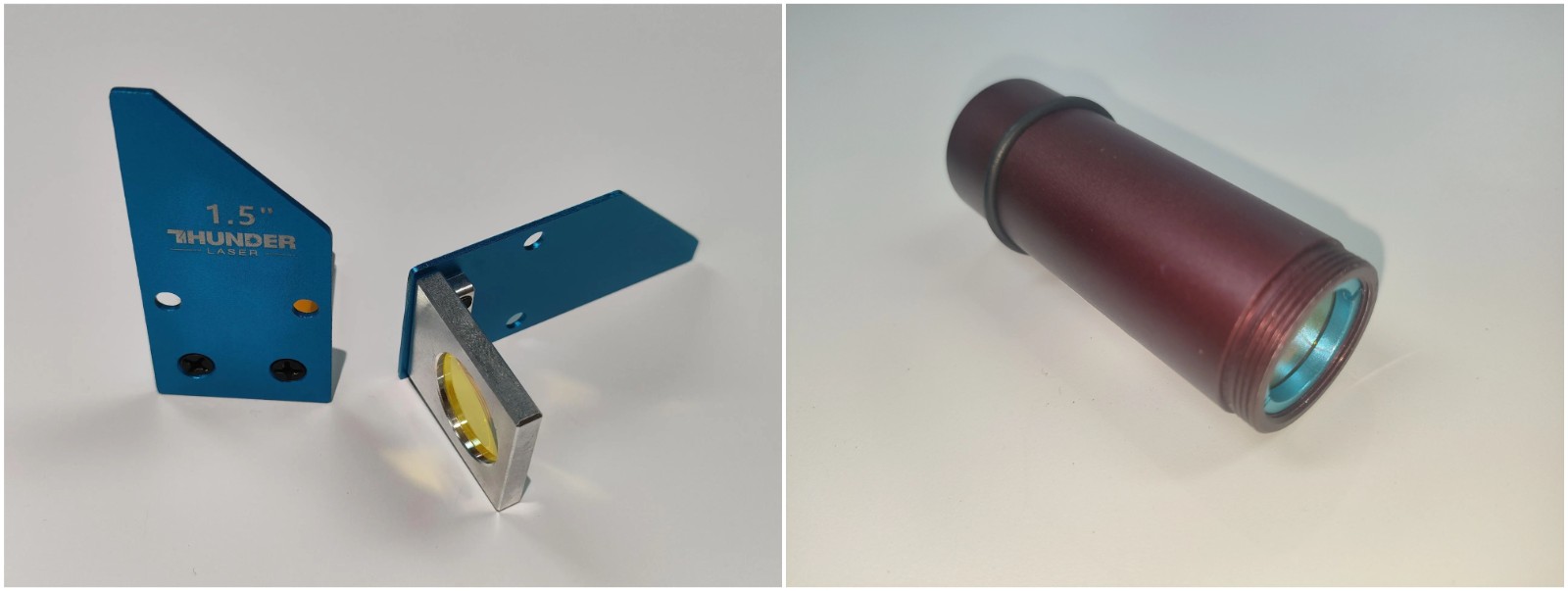

3.1 Optique de la machine de gravure et de découpe

Les graveurs et découpeuses laser au CO₂ utilisent généralement une combinaison de miroirs et de lentilles de focalisation. Le faisceau laser est guidé à travers une optique réfléchissante, tandis que le système de mouvement déplace la tête laser à travers la zone de travail pour suivre le chemin 2D spécifié par la conception.

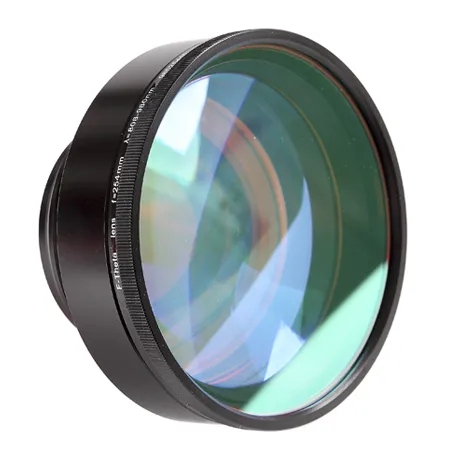

3.2 Optique de machine de marquage

Les marqueurs de laser de fibre et UV emploient généralement des scanners de galvanomètre combinés avec des lentilles de champ. Cette configuration permet une déviation rapide du faisceau et une focalisation précise, ce qui la rend idéale pour le marquage à grande vitesse, le traitement des métaux, les composants électroniques et les applications détaillées.

Dans les deux cas, la stabilité et la précision du chemin optique sont cruciales pour obtenir des résultats cohérents et de haute qualité. La performance du système optique est influencée par plusieurs facteurs.

Facteurs influant sur la stabilité de la trajectoire du faisceau

Facteurs influant sur la précision de la focalisation

En bref, un système optique bien conçu garantit que le faisceau laser atteint le matériau avec une précision et une concentration d'énergie maximales, ce qui le rend essentiel pour des résultats de gravure, de découpe et de marquage cohérents.

En savoir plus:Faisceau laser Concentration et livraison expliquée Optique, chemins de faisceau et maintenance

4. système de contrôle de mouvement

Dans le traitement au laser, le système de commande de mouvement sert de mécanisme d'exécution central. Il suit le chemin de conception et assure la reproduction précise de modèle, affectant directement la vitesse de traitement, la répétabilité, et la réponse dynamique du graveur de laser.

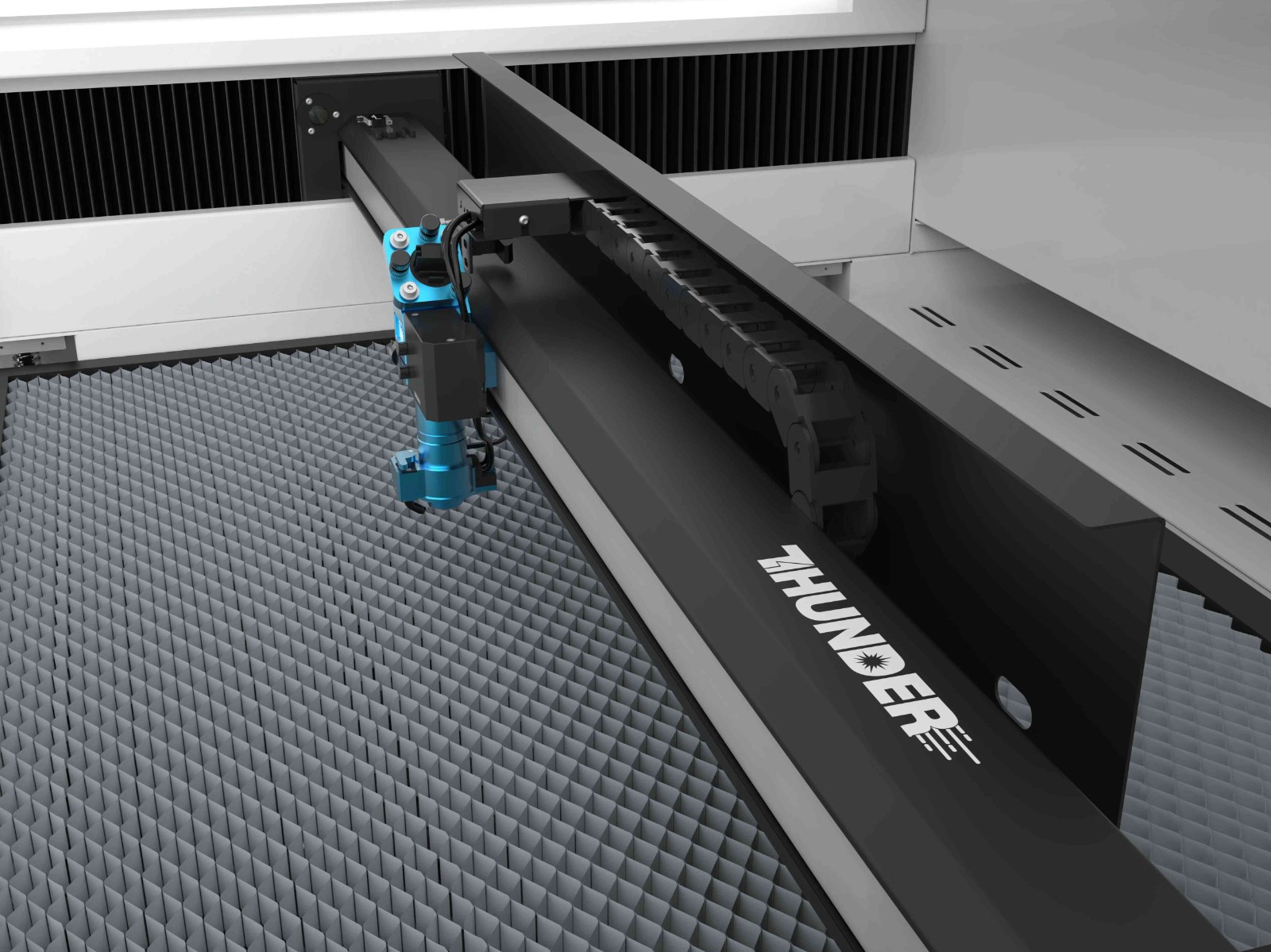

Le système de contrôle de mouvement se compose généralement de rails linéaires, de moteurs et de structures d'entraînement à vis ou à courroie. La précision et la vitesse de traitement dépendent non seulement des systèmes de commande et d'entraînement électroniques, mais également de la conception mécanique de la structure. En coordonnant ces composants, le système garantit que la tête laser ou la pièce se déplace avec précision le long du trajet programmé.

Un système de contrôle de mouvement bien conçu est essentiel. Même avec une source laser et un système optique de haute qualité, un contrôle de mouvement inadéquat peut compromettre la précision du trajet, la cohérence et la productivité globale.

4.1 Types courants de systèmes de mouvement

En savoir plus:Gantry vs Galvo: tout ce que vous devez savoir sur les systèmes de contrôle de mouvement laser

5. Système de contrôle

Alors que la source laser fournit de l'énergie, le système optique le guide et le système de mouvement le positionne, le système de contrôle les coordonne tous. Le système de contrôle est le cerveau d'une machine de gravure laser. Il traite les informations, émet des commandes et orchestre le fonctionnement de tous les composants pour assurer un traitement laser précis, sûr et efficace.

En recevant des fichiers de travail de logiciels professionnels tels que LaserMaker ou LightBurn, il synchronise le tir laser avec les trajectoires de mouvement et prend en charge des fonctions avancées telles que l'exécution de code G, les importations graphiques et le traitement basé sur les couches. En pratique, le système de contrôle influence la précision du traitement, la stabilité, le niveau d'automatisation et l'expérience utilisateur.

5.1 Composantes essentielles du système de contrôle

Modules de base d'un système de contrôle graveur laser.

5.2 Rôles clés du système de contrôle

6. système de vision

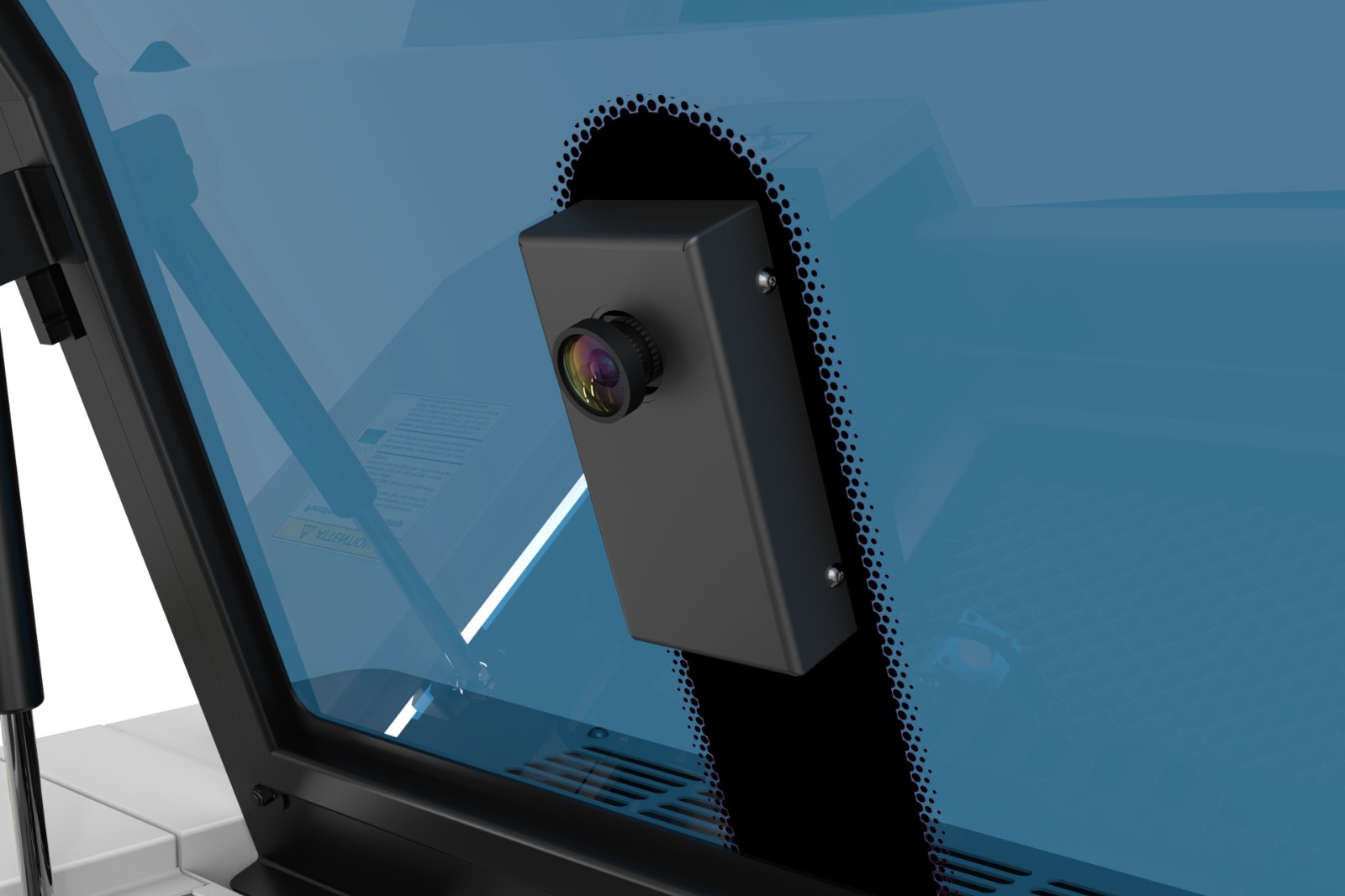

Le système de vision fonctionne comme les yeux d'une machine de gravure laser, fournissant une conscience visuelle qui permet un alignement précis, une surveillance en temps réel et un traitement intelligent.

6.1 Composantes essentielles d'un système de vision

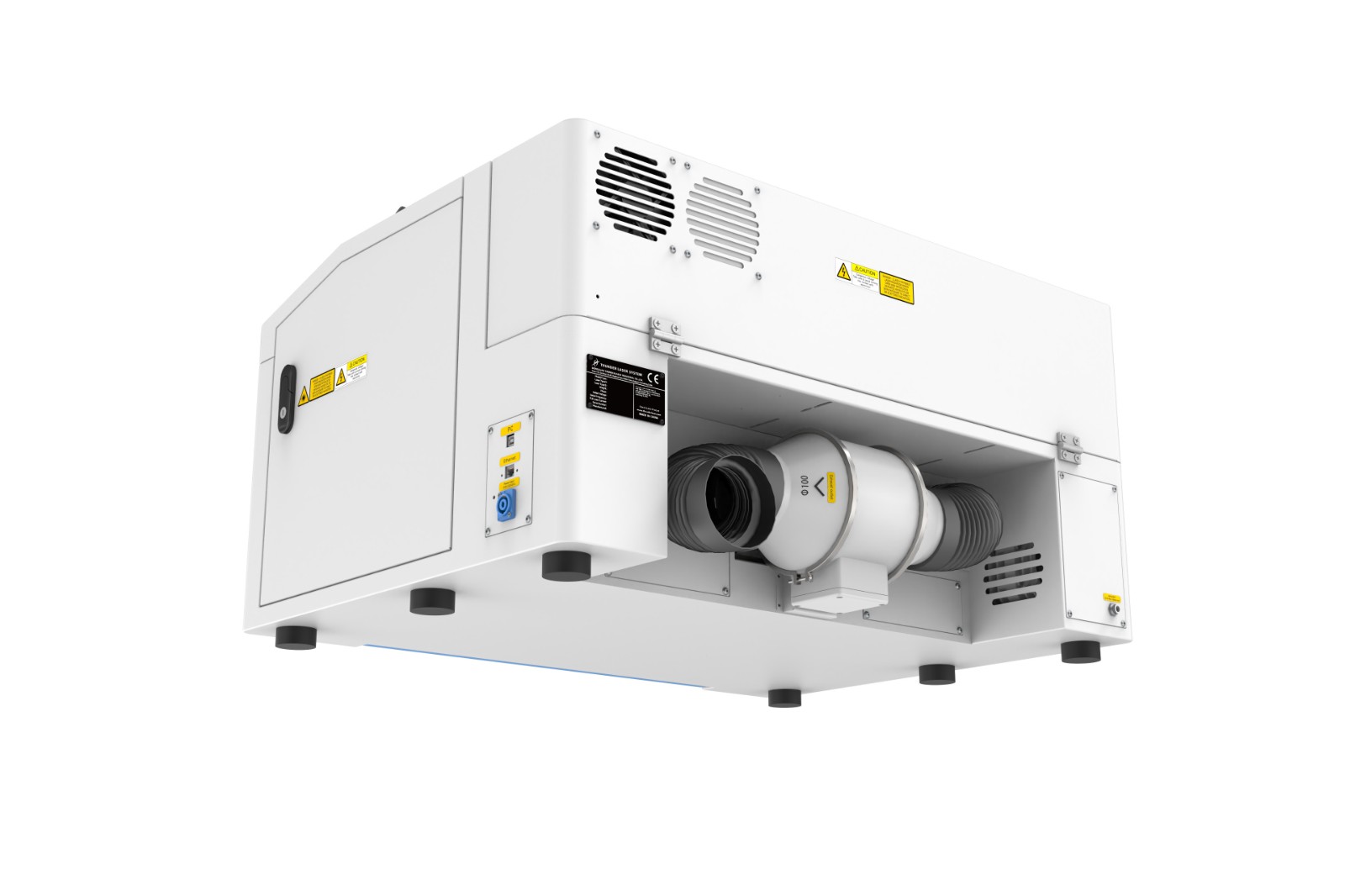

7. aide d'air et système d'échappement

Le système d'air assist et d'échappement fonctionne comme le système respiratoire d'un graveur laser, aidant à maintenir un environnement de coupe propre et une qualité d'air plus sûre.

Ensemble, les systèmes d'air assist et d'échappement aident à garder la gravure et la coupe tranchantes, propres et sûres, ce qui les rend essentielles dans les petits ateliers et les environnements industriels.

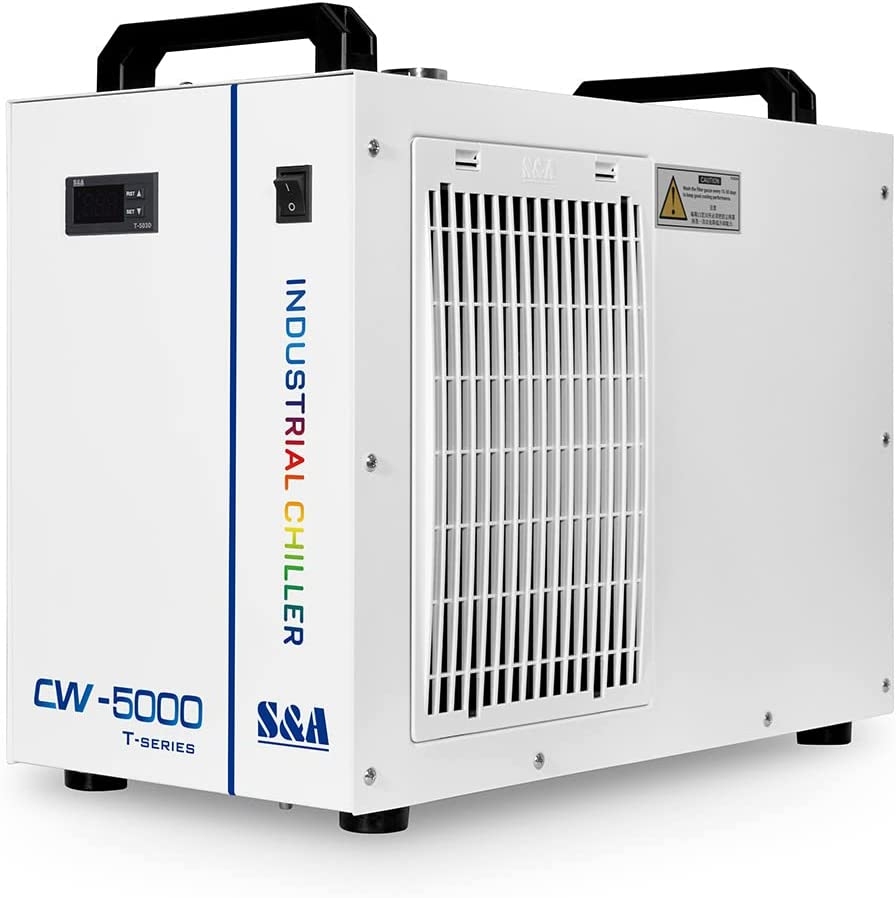

8. Système de refroidissement

La chaleur est un sous-produit du fonctionnement du laser à haute puissance, et le système de refroidissement la maintient sous contrôle. Sans un refroidissement efficace, la machine peut subir une surchauffe, des performances instables ou des dommages permanents aux composants.

Un refroidissement stable protège la source laser, l'optique et l'électronique. Il influence directement la stabilité du faisceau, la précision de la gravure et la durée de vie globale de la machine, ce qui en fait l'un des systèmes les plus critiques pour un fonctionnement fiable.

En savoir plus:Systèmes de refroidissement pour machines laser RF: refroidissement par eau vs refroidissement par air

9. Sécurité, systèmes électriques et structurels

Au-delà des composants axés sur la performance, un graveur laser s'appuie sur des systèmes de sécurité, électriques et structurels pour fonctionner comme un ensemble fiable.

9.1 Systèmes de sécurité

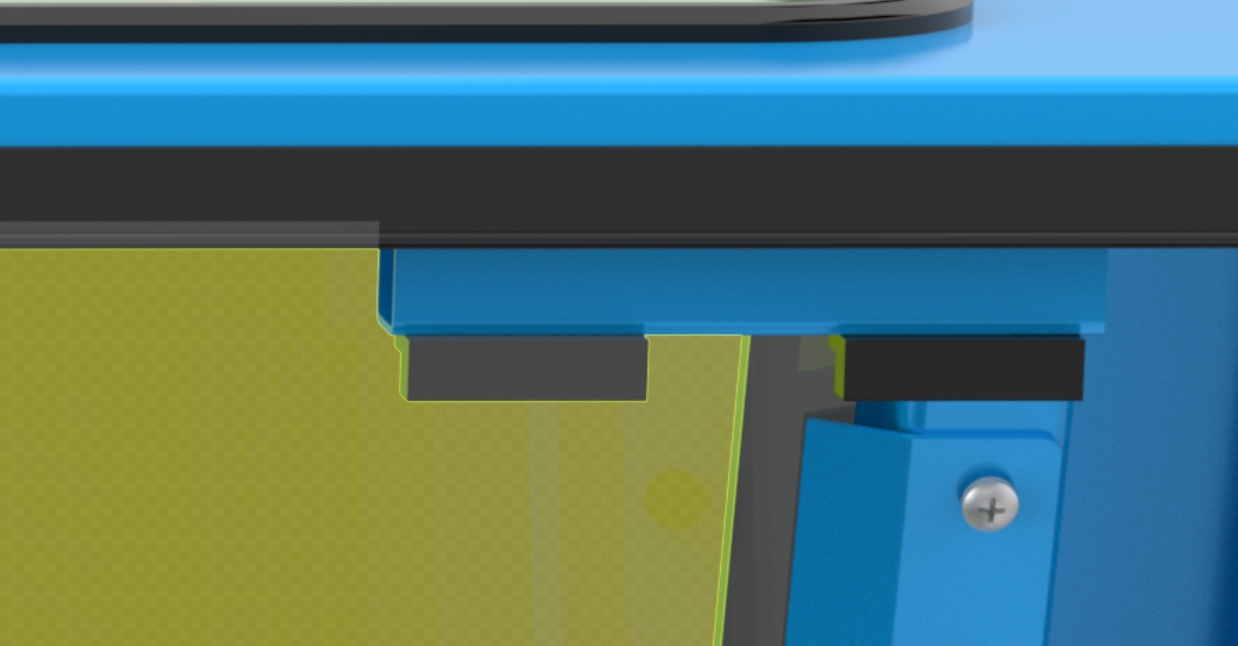

Les boutons d'arrêt d'urgence, les verrouillages de sécurité et les boîtiers de protection aident à prévenir l'exposition accidentelle au faisceau laser ou aux pièces mobiles. Les machines avancées peuvent également inclure des capteurs de détection d'incendie ou des protocoles d'arrêt automatique.

9.2 Systèmes électriques

Les alimentations, le câblage et les circuits de commande fournissent une distribution d'énergie stable à travers la machine. Une conception électrique appropriée prend en charge une sortie laser cohérente tout en réduisant les risques liés aux surtensions, aux défauts ou à la surchauffe.

9.3 Systèmes structurels

Le châssis et le cadre font office de squelette du graveur. Les cadres rigides améliorent la stabilité, réduisent les vibrations et protègent les alignements optiques délicats. Des structures bien conçues sont particulièrement importantes pour maintenir la précision à des vitesses de traitement élevées.

Ensemble, ces systèmes servent d'épine dorsale de protection du graveur, garantissant que la machine est non seulement précise mais également sûre, durable et adaptée à un fonctionnement à long terme.

En savoir plus:Votre machine laser est-elle vraiment sûre? Ce qu'il faut savoir avant d'acheter

10. Conclusion

Un graveur laser est une plate-forme multi-système où la source laser, le chemin optique, le mouvement de précision, le contrôle intelligent et les sous-systèmes auxiliaires-refroidissement, flux d'air et sécurité-fonctionnent ensemble. Ensemble, ils créent un outil qui combine la rigueur d'un instrument de précision avec la polyvalence d'une fabrication flexible.

Plus vous comprenez les mécanismes internes d'une machine de gravure laser, mieux vous pouvez affiner les paramètres de traitement, maintenir des performances stables et débloquer de nouvelles applications.
