What Is a Laser Rotary Attachment? Complete Guide for Cylindrical Engraving

Un accessoire rotatif laser est un accessoire important pour la gravure au laser et le marquage d'objets cylindriques ou incurvés, tels que des gobelets, des bouteilles, des tuyaux, de la verrerie et des tubes métalliques. Au lieu de ne graver que sur une surface plane, l'accessoire rotatif fait tourner l'objet pendant que le laser traite la surface, ce qui rend les conceptions enveloppantes et la gravure à 360 ° beaucoup plus faciles à réaliser.

Pour les utilisateurs qui fabriquent des cadeaux personnalisés, des verres, des produits promotionnels ou des pièces cylindriques industrielles, choisir le bon accessoire rotatif peut améliorer la précision de la gravure, réduire le repositionnement manuel et fournir des résultats plus cohérents. Ce guide explique ce qu'est un accessoire rotatif laser, comment il fonctionne, les différences entre les accessoires rotatifs à rouleau et à mandrin, et comment l'utiliser et l'entretenir correctement.

1. Qu'est-ce qu'un accessoire rotatif laser?

Un accessoire rotatif laser est un accessoire spécialisé conçu pour les machines de marquage ou de gravure au laser. Il permet le traitement 360 ° continu ou segmenté précis sur les objets cylindrique ou de forme irrégulière. En faisant pivoter la pièce le long de son axe, l'accessoire rotatif permet au faisceau laser de graver ou de marquer du texte, des graphiques et des motifs uniformément autour d'une surface incurvée.

Cet outil est particulièrement utile pour des articles tels queGobelets, Bouteilles, tuyaux, anneaux, tiges et autres matériaux ronds ou asymétriques où la gravure à plat seule ne peut pas obtenir des résultats cohérents.

2. Pourquoi utiliser un accessoire rotatif au lieu du repositionnement manuel?

Dans la gravure à surface plane traditionnelle, les objets cylindriques doivent souvent être tournés et repositionnés manuellement plusieurs fois. Cela est particulièrement difficile lorsque vous travaillez avec des géométries courbes ou complexes, car il est difficile de maintenir la mise au point laser cohérente sur toute la surface. En conséquence, le produit fini peut présenter une profondeur de gravure inégale, des motifs déformés ou des sections mal alignées.

Avec le traitement laser assisté par rotation, la pièce tourne pendant que le laser grave ou marque la surface. Cela réduit le besoin de repositionnement manuel répété et améliore l'efficacité. La rotation stable du système aide également à maintenir une meilleure cohérence, en particulier sur les objets cylindriques, les matériaux de tuyaux et les pièces tridimensionnelles.

Pour la production à grand volume, un accessoire rotatif peut aider les machines laser à traiter des pièces multidimensionnelles avec une meilleure répétabilité, ce qui le rend utile à la fois pour la personnalisation créative et les applications de marquage industriel.

3. comment fonctionne un accessoire rotatif laser?

Un accessoire rotatif laser fonctionne en ajoutant un axe rotatif au système laser. Au lieu de garder la pièce fixée sur une table plate, l'accessoire rotatif tourne l'objet pendant que le laser grave ou marque la surface.

Le contrôleur ou le logiciel laser coordonne la rotation de la pièce avec le trajet du laser. Lorsque les paramètres de diamètre, de circonférence et d'étalonnage rotatif sont corrects, la conception peut être mappée avec précision sur la surface incurvée.

Plusieurs facteurs affectent la précision de la gravure rotative:

3.1.1 Système d'entraînement à axe rotatif

Les moteurs pas à pas sont couramment utilisés dans de nombreux accessoires rotatifs, tandis que les servomoteurs peuvent être utilisés dans des systèmes industriels plus avancés.

3.1.2 Méthode de maintien de la pièce

Les rouleaux, les mandrins, les mâchoires ou les anneaux aident à maintenir l'objet en place pendant la rotation.

3.1.3 Paramètres du logiciel

Les paramètres corrects de diamètre, de circonférence et de pas par rotation sont essentiels pour une mise à l'échelle précise.

3.1.4 Focus et alignement

Le laser doit être concentré sur le point le plus élevé de la surface incurvée et la pièce doit être alignée parallèlement à l'axe de la machine.

3.1.5 Essai

Un test de cadre ou un test de faible puissance permet de confirmer la position de gravure avant de traiter l'article final.

4. principaux types d'attachements rotatoires de laser

Il existe deux principaux types d'accessoires rotatifs laser, chacun conçu pour différentes formes, poids et exigences de précision de gravure.

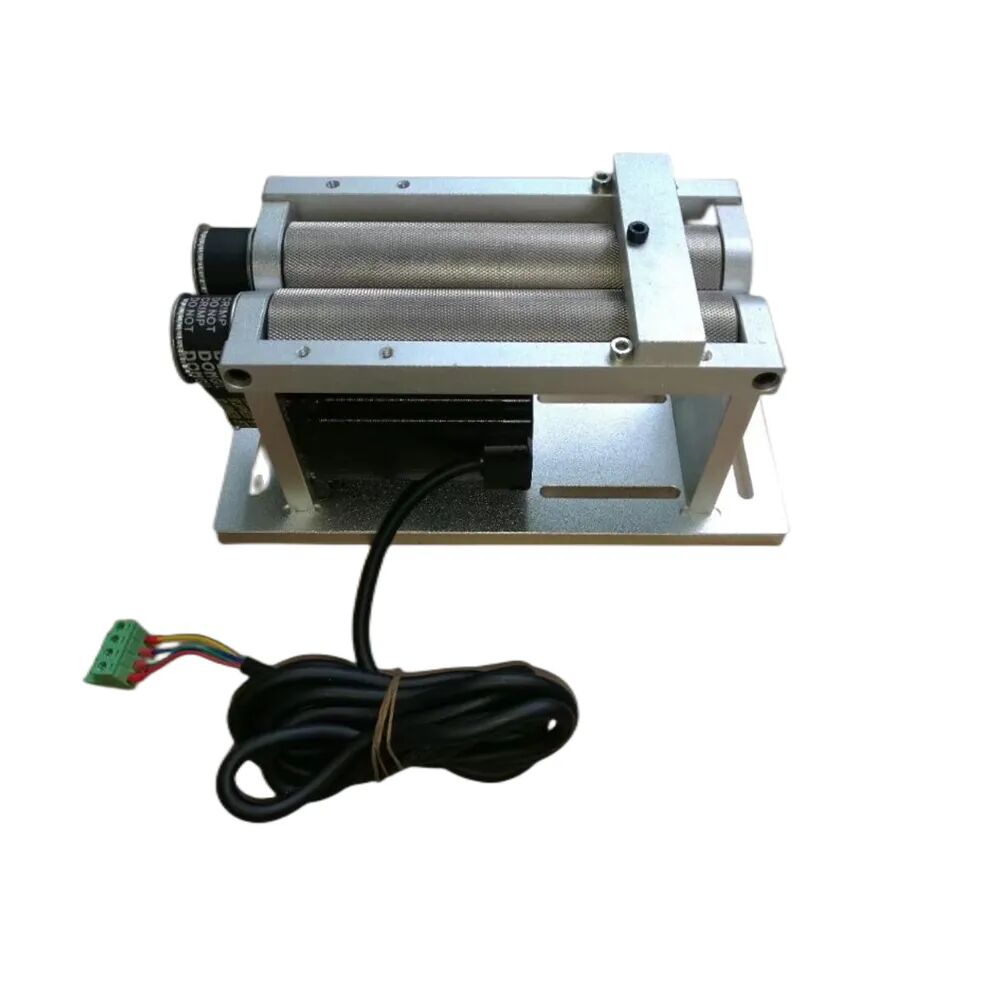

4.1 Fixation rotative à rouleaux

4.1.1 Structure et principe

Un attachement rotatoire de rouleau soutient l'objet sur deux rouleaux motorisés. Les rouleaux font tourner l'objet par contact de friction.

4.1.2 Idéal pour

Les attachements rotatoires de rouleau conviennent aux objets légers tels que les tasses en verre, les bouteilles irrégulières, la céramique, et les culbuteurs en métal.

4.1.3 Avantages

Ils sont faciles à charger et à décharger, s'adaptent bien aux diamètres variables et aident à minimiser les dommages de surface aux matériaux délicats.

4.1.4 Limites

Ils peuvent être moins stables lors de la gravure d'articles avec une répartition de poids inégale ou des formes effilées.

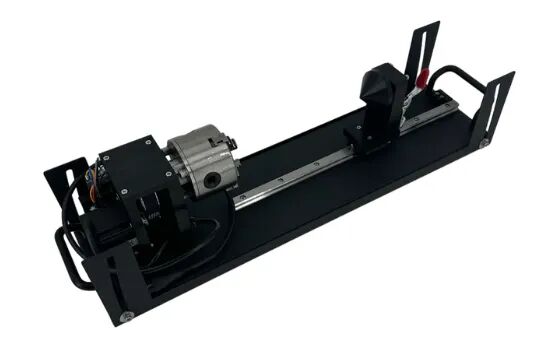

4.2 Attachement rotatif du mandrin

4.2.1 Structure et principe

Un attachement rotatoire de mandrin utilise un mandrin de trois-mâchoire pour tenir l'objet fermement par son axe, permettant la rotation précise et régulière.

4.2.2 Idéal pour

Les accessoires rotatifs du mandrin sont souvent utilisés pour les tubes métalliques, les arbres longs, les pièces creuses et les composants asymétriques.

4.2.3 Avantages

Ils offrent une grande précision de positionnement, un serrage sûr et une meilleure stabilité pour les tâches de gravure de haute précision.

4.2.4 Limitations

Les ajustements de diamètre exigent le repositionnement manuel des mâchoires de mandrin, ainsi l'installation peut prendre plus de temps.

4.3 Fixation rotative du rouleau contre le mandrin: tableau comparatif

Ce tableau compare les types communs d'attache rotatoire, y compris leurs meilleures applications, avantages principaux, et limitations pratiques.

4.4 Mâchoire, anneau et accessoires rotatifs spécialisés

En plus des attachements rotatoires de rouleau et de mandrin, quelques systèmes de laser peuvent utiliser la mâchoire, l'anneau, ou les montages rotatoires spécialisés pour des applications spécifiques.

4.4.1 Attachements rotatoires de mâchoire

Des attachements rotatoires de mâchoire sont conçus pour tenir des objets avec des besoins de fixage plus adaptés aux besoins du client, tels que de petites pièces cylindrique, anneaux, ou objets irréguliers.

4.4.2 Attachements rotatoires d'anneau

Les attachements rotatifs à anneau sont couramment utilisés pour graver des bagues, des bracelets et d'autres petits objets circulaires nécessitant un positionnement précis.

4.4.3 Appareils rotatifs spécialisés

Les systèmes industriels peuvent utiliser des montages rotatifs personnalisés pour les tuyaux, les arbres, les pièces médicales, les outils ou le marquage de la ligne de production. Ces attachements spécialisés sont habituellement choisis quand les attachements rotatoires standard de rouleau ou de mandrin ne peuvent pas fournir assez de stabilité, de précision, ou de compatibilité de partie.

5. facteurs clés pour le traitement efficace avec les attachements rotatoires de laser

Les montages rotatoires de laser permettent le traitement efficace par le contrôle précis de synchronisation. L'axe rotatoire tourne l'objet selon des commandes de mouvement du contrôleur ou du logiciel de laser. Lorsque les paramètres de diamètre, de circonférence et de pas par rotation sont corrects, le mouvement de la surface de l'objet peut rester synchronisé avec le trajet laser.

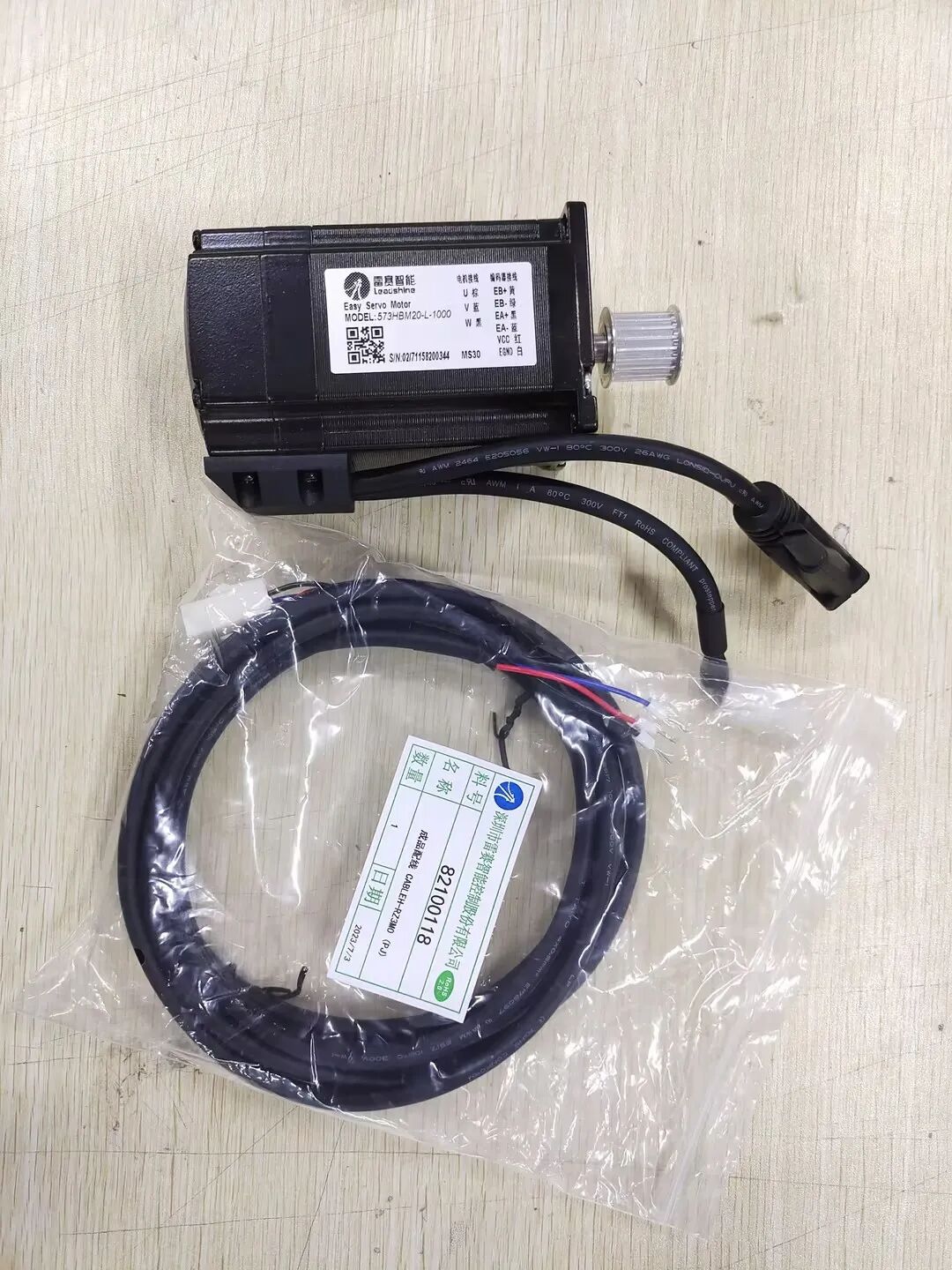

5.1.1 Système d'entraînement

Les moteurs pas à pas ou les moteurs servo sont utilisés généralement pour commander l'angle et la vitesse de rotation, s'assurant que la rotation d'objet est synchronisée avec le chemin de balayage de la tête de laser.

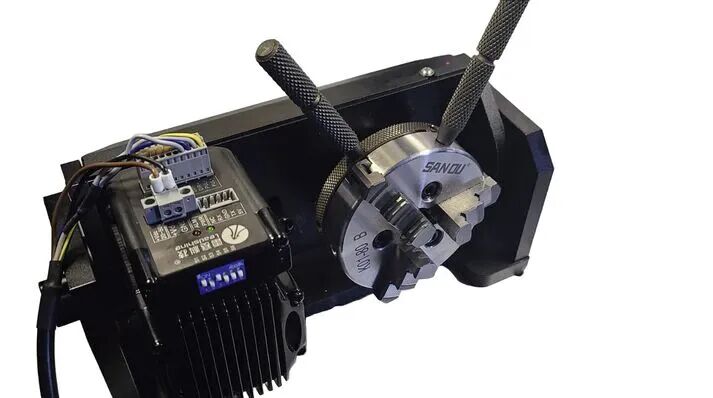

5.1.2 Structure de serrage

Des structures telles que des mandrins à trois mors ou des supports à rouleaux stabilisent la pièce, empêchant le déplacement ou les vibrations pendant le traitement et aidant à améliorer la précision de la gravure.

5.1.3 Intégration du système de contrôle

Le montage rotatoire est synchronisé avec le contrôleur ou le logiciel principal de la machine de laser, assurant la coordination précise entre l'angle de rotation et le chemin de laser.

5.1.4 Limite et mécanisme d'étalonnage

Le mécanisme d'étalonnage initialise les points zéro de position et d'angle, aidant à prévenir les défauts d'alignement ou les fantômes causés par des écarts de position. Cette liaison de rotation-balayage est la base pour le traitement de surface tridimensionnel précis.

6. applications communes des attachements rotatoires de laser

Les attachements rotatoires de laser sont très utilisés dans beaucoup d'applications qui exigent la précision et l'efficacité sur les objets incurvés ou cylindriques.

6.1.1 Gravure de produits en verre ou en verre

Le montage rotatoire permet la gravure circulaire sans couture autour de la verrerie, telle que des verres et des gobelets de vin. Cela aide à créer des conceptions lisses, uniformes et cohérentes qui s'enroulent autour de la surface.

6.1.2 Cadeaux personnalisés

Avec un accessoire rotatif laser, des gravures personnalisées peuvent être appliquées autour d'objets cylindriques comme des tasses thermos, des stylos et des corps de lampe de poche. Ceci soutient la personnalisation détaillée de plein-cercle pour des cadeaux et des produits promotionnels.

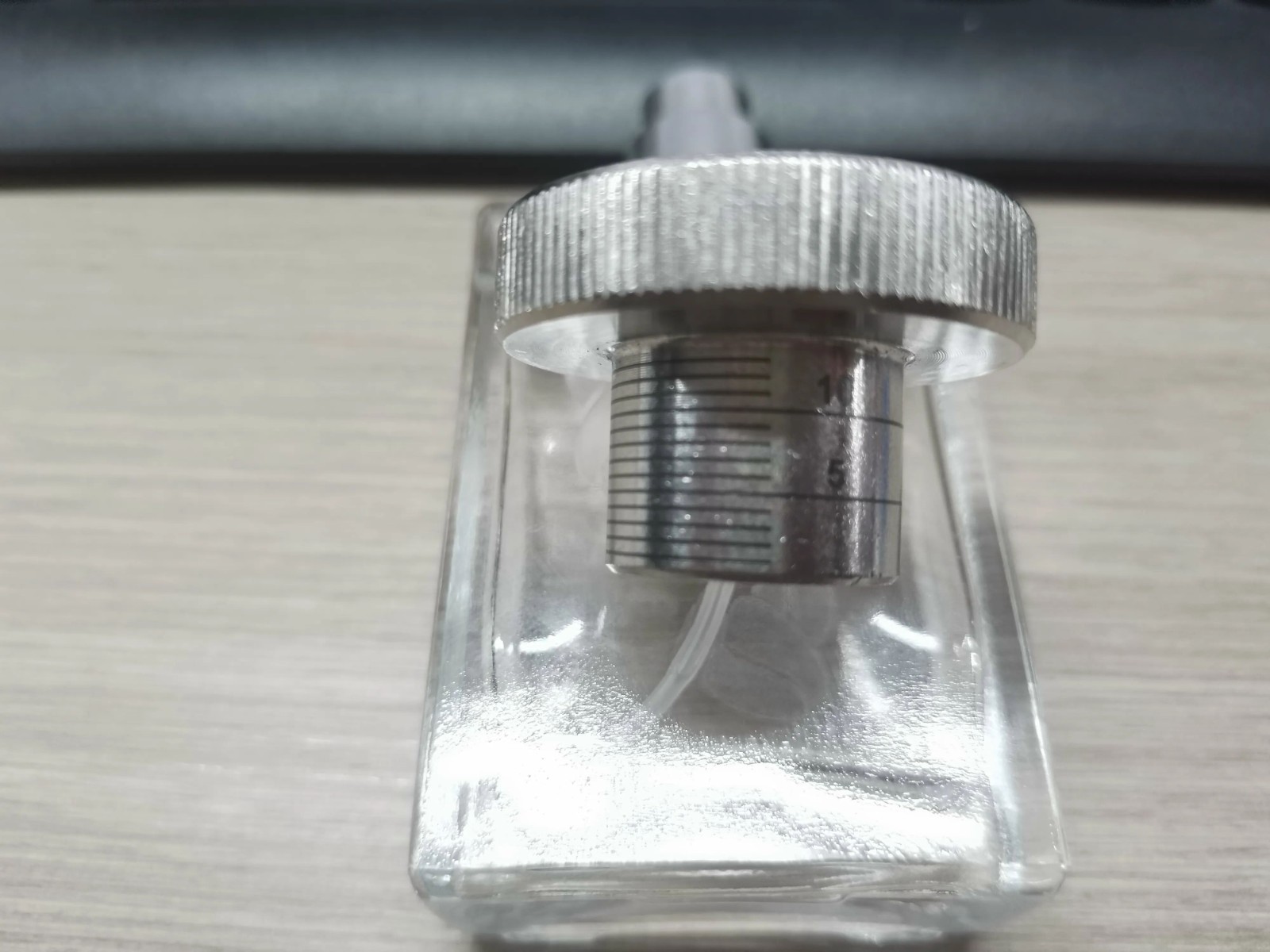

6.1.3 Traitement des composants industriels

Dans la fabrication de pièces industrielles telles que des arbres, des tuyaux de raccordement et des composants similaires, un appareil rotatif peut améliorer la précision d'usinage et la cohérence dimensionnelle. Ceci est utile pour les applications où un marquage ou une gravure stable autour de surfaces cylindriques est nécessaire.

En intégrant un accessoire rotatif laser dans ces applications, les entreprises peuvent obtenir une plus grande efficacité, des résultats plus cohérents et des capacités de traitement plus polyvalentes.

7. Comment configurer un accessoire rotatif laser

Une configuration correcte est essentielle pour une gravure rotative précise. Avant de graver l'élément final, vérifiez toujours la compatibilité, l'alignement, la mise au point et les paramètres logiciels.

7.1 Vérifier la compatibilité de la machine

Vérifiez que votre machine laser prend en charge le contrôle de l'axe rotatif. Le contrôleur, le logiciel et le port de connexion doivent être compatibles avec l'accessoire rotatif.

7.2 Installer et aligner l'accessoire rotatif

Placez l'accessoire rotatif sur le lit laser et alignez-le parallèlement à l'axe de la machine. Assurez-vous que la pièce est centrée et stable avant de commencer.

7.3 Mesurer le diamètre ou la circonférence

Mesurez l'objet avec soin. Pour les articles effilés, mesurez la zone de gravure plutôt que le point le plus large ou le plus étroit.

7.4 Activer le mode rotatif dans le logiciel

Activez le mode rotatif dans votre logiciel ou contrôleur laser. Entrez les valeurs correctes de diamètre, de circonférence et d'étalonnage rotatif.

7.5 Exécuter un test de cadre ou un test de faible puissance

Avant de graver l'article final, exécutez un test de cadre ou un test de faible puissance pour confirmer la position, l'échelle, le sens de rotation et l'alignement.

8. Problèmes courants et dépannage

8.1 Distorsion de l'image

Si la gravure semble étirée, compressée ou chevauchée, vérifiez les paramètres de diamètre, de circonférence et de pas par rotation.

8.2 Glissant ou rotation inégale

Si l'objet glisse pendant la gravure, vérifiez s'il est correctement assis sur les rouleaux ou solidement serré dans le mandrin. Les objets effilés ou déséquilibrés peuvent nécessiter un soutien supplémentaire.

8.3 Désalignement

Si la conception ne grave pas dans la position attendue, vérifiez si l'accessoire rotatif est parallèle à l'axe de la machine et si la pièce est centrée sous la tête laser.

8.4 Problèmes de focalisation

Si la profondeur de gravure ou la clarté est inégale, assurez-vous que le laser est concentré sur le point le plus élevé de la surface incurvée.

8.5 Surchauffe ou surcharge du moteur

Si le moteur rotatif devient chaud ou fait un bruit anormal, la pièce peut être trop lourde, déséquilibrée ou mal positionnée. Arrêtez le processus et vérifiez la charge avant de continuer.

9. conseils d'entretien pour les attachements rotatoires de laser

9.1 Nettoyer les résidus après chaque utilisation

Enlevez la poussière, les résidus de fumée et les débris des rouleaux, des mandrins, des roulements et des surfaces de support après la gravure ou le marquage.

9.2 Inspecter les rouleaux, les mandrins et les roulements

Vérifiez si les rouleaux sont usés, sales ou inégaux. Pour les systèmes de mandrin, inspecter les mâchoires et les surfaces de serrage pour l'usure ou le relâchement.

9.3 Lubrifier les composants mobiles

Utiliser un lubrifiant non corrosif approprié pour les roulements, les arbres et autres pièces mobiles si le fabricant le recommande.

9.4 Vérifier les câbles et les connecteurs

Assurez-vous que les câbles du moteur, les fiches et les connexions du contrôleur sont sécurisés et non endommagés.

9.5 Recalibrer au besoin

Si les conceptions deviennent déformées, décalées ou incohérentes, recalibrer l'axe de rotation et exécuter un test avant de graver l'élément final.

10. Conclusion

Un attachement rotatoire bien maintenu de laser soutient non seulement le bon fonctionnement et la plus longue durée de vie, mais améliore également la précision de gravure de laser sur les surfaces incurvées. Du nettoyage quotidien à l'étalonnage et à la configuration appropriée, chaque étape contribue à une meilleure efficacité et qualité de sortie.

Pour les utilisateurs qui souhaitent étendre leurs capacités de traitement laser, apprendre à choisir, configurer et maintenir un accessoire rotatif peut apporter des avantages à long terme dans les applications créatives et industrielles.
