Dans les machines à laser, le système de contrôle de mouvement joue un rôle essentiel. Si le faisceau laser est le stylo, le système de contrôle de mouvement est la main qualifiée le guidant. Ce n'est qu'avec un contrôle de mouvement précis que le laser peut suivre les trajectoires programmées et fournir des résultats propres et précis.

Dans cet article, nous expliquerons comment fonctionnent les systèmes de contrôle de mouvement laser, comparerons les systèmes de portique et de galvo, discuterons des problèmes courants liés au mouvement et partagerons des conseils pratiques de maintenance et de mise à niveau. Cela vous aidera à mieux comprendre l'une des parties les plus importantes de toute machine laser.

1. Qu'est-ce qu'un système de contrôle de mouvement laser?

Un système de commande de mouvement laser est la partie d'une machine laser responsable du déplacement du faisceau laser ou de la pièce le long d'un chemin défini. Il traduit les fichiers de conception numérique en un mouvement mécanique ou optique précis, permettant au laser de couper, de graver ou de marquer des matériaux avec précision.

Tout comme un bras robotique qui suit un ensemble de commandes, le système de contrôle de mouvement garantit que la tête laser-ou dans certains systèmes, le faisceau laser lui-même-suit le chemin programmé en synchronisation avec la sortie laser.

2. Pourquoi un système de contrôle de mouvement laser est-il important?

Lors de l'évaluation d'une machine laser, de nombreuses personnes se concentrent principalement sur la puissance du laser. Cependant, le système de contrôle de mouvement est tout aussi important car il affecte directement la précision, la vitesse, la stabilité et la fiabilité à long terme.

2.1 Précision et répétabilité

Tout relâchement dans les courroies, le jeu dans les rails de guidage ou le retard du signal du contrôleur peut faire dévier la tête laser de son chemin prévu. Cela peut entraîner des coupes mal alignées, des gravures fantômes ou des graphiques déformés, en particulier dans les conceptions détaillées ou en couches.

2.2 Vitesse et efficacité de traitement

Un système de contrôle de mouvement de haute qualité prend en charge un mouvement rapide et stable avec un retard minimal pendant l'accélération et la décélération. Les systèmes équipés de servomoteurs et de commandes en boucle fermée peuvent maintenir des trajectoires plus précises à des vitesses plus élevées, contribuant ainsi à améliorer la productivité.

2.3 Stabilité et performance à long terme

En fonctionnement continu, un système de commande de mouvement mal conçu peut surchauffer, vibrer ou accumuler des erreurs de positionnement. Dans les flux de travail automatisés et la production par lots, la stabilité est essentielle. La conception mécanique forte et la sélection matérielle appropriée aident la machine exécuter sûrement au-dessus de longues périodes de travail.

3. comment fonctionne un système de contrôle de mouvement laser?

Le système de commande de mouvement commence à fonctionner dès qu'un fichier de travail est envoyé à la machine laser. Le contrôleur interprète les instructions de conception, généralement sous forme de données vectorielles ou de code G, et envoie des signaux précis aux pilotes du moteur.

Les conducteurs commandent alors le stepper ou les moteurs servo pour se déplacer. Ces moteurs entraînent le système de transmission, tel que des courroies, des vis sans fin ou des engrenages, pour repositionner la tête laser ou les miroirs de balayage le long du trajet prévu.

Cette chaîne d'actions dépend de trois attributs clés: précision, stabilité et synchronisation. Si une partie du système répond trop lentement, de manière inexacte ou incohérente, le résultat peut être des défauts visibles tels que des coupes mal alignées, une gravure floue ou une efficacité de traitement réduite.

4. Gantry vs Galvo: Quelle est la différence?

Les machines laser reposent généralement sur deux types principaux de systèmes de contrôle de mouvement: les systèmes à portique et les systèmes galvo. Les deux déplacent le faisceau laser à travers le matériau, mais ils utilisent des mécanismes et des composants très différents.

4.1 Système de mouvement de portique

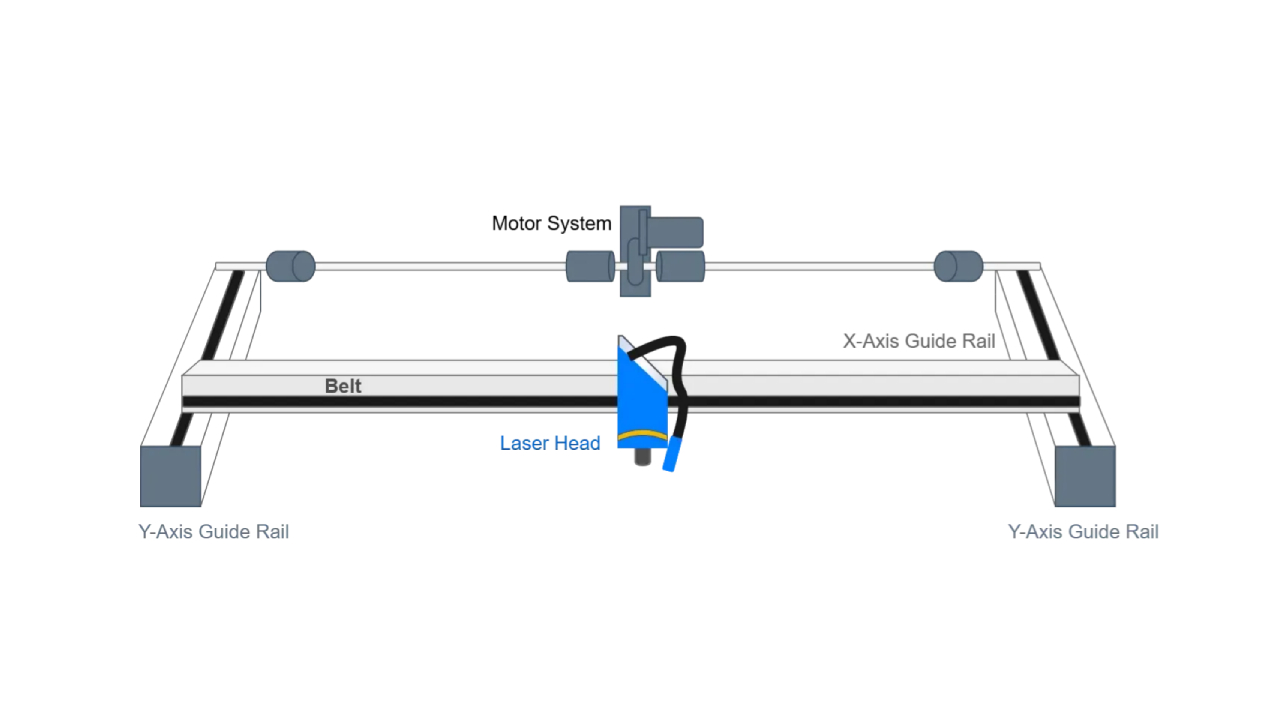

Un système de portique déplace toute la tête laser le long des axes X et Y. Il est généralement entraîné par des moteurs pas à pas ou servo à travers des courroies de distribution, des vis à billes ou des pignons à crémaillère. Cette structure prend en charge le traitement de grand format et la coupe plus profonde, ce qui la rend appropriée pour graver ou couper des pièces plus grandes.

4.1.1 Moteurs pas à pas et servo

Les moteurs entraînent un mouvement linéaire précis le long des axes X et Y par des arbres rotatifs reliés à des pièces de transmission mécanique.

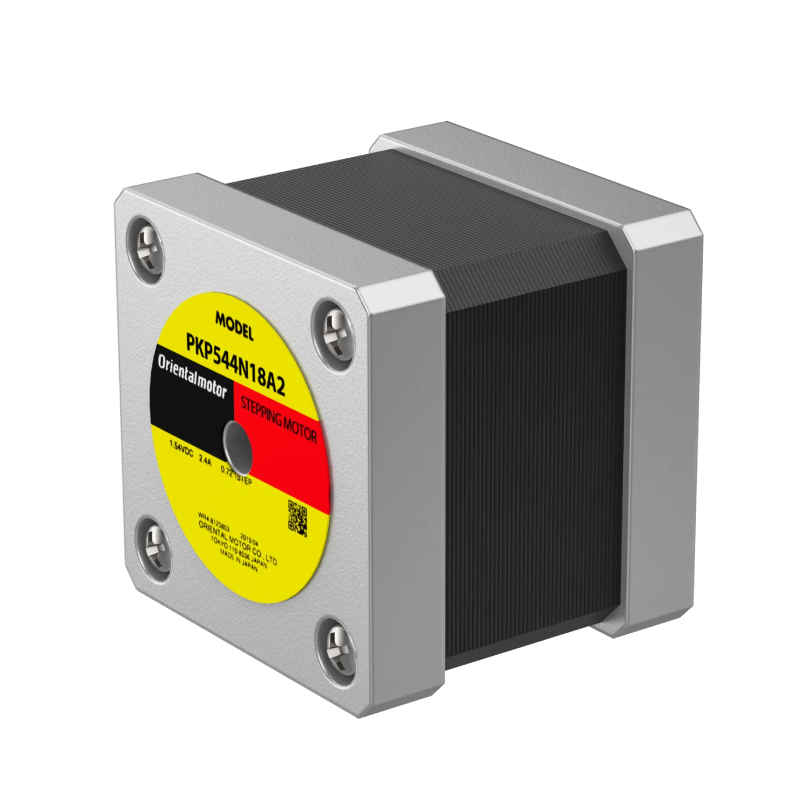

Moteurs pas à pasSont rentables et faciles à commander, les rendant communs dans de petites et moyennes machines de laser. Cependant, à des vitesses élevées, ils peuvent perdre des étapes, ce qui peut réduire la précision de position.

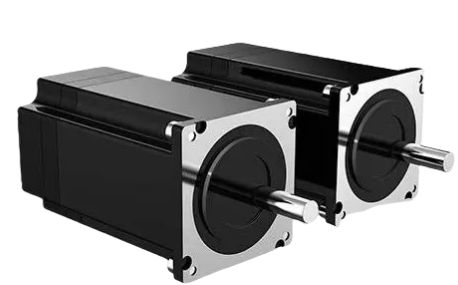

Moteurs servoUtiliser des codeurs pour le contrôle de rétroaction en boucle fermée. Ils offrent une réactivité et une stabilité plus élevées, ce qui les rend adaptés aux systèmes laser de milieu de gamme, haut de gamme ou haute vitesse.

4.1.2 Mécanismes de transmission

Les mécanismes de transmission convertissent la rotation du moteur en un mouvement linéaire régulier et contrôlé de la tête laser.

4.2 Système de mouvement Galvo

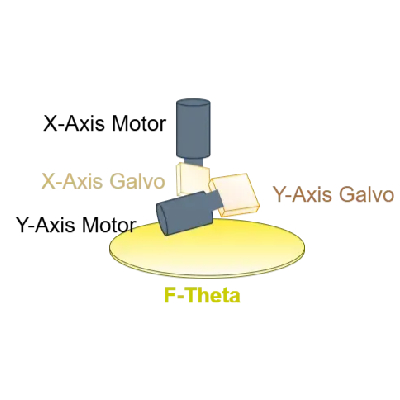

Un système de galvo dirige le faisceau laser en utilisant des miroirs à rotation rapide au lieu de déplacer toute la tête laser sur la surface de travail. Cela rend les systèmes galvo compacts et extrêmement rapides. Ils sont couramment utilisés pour le marquage à grande vitesse, la micro-gravure et les systèmes de production en ligne, mais ils sont généralement limités à des champs de travail plus petits en raison de contraintes optiques.

Tableau de comparaison: systèmes de mouvement laser à portique et galvo.

4.3 Configurations de transmission et scénarios d'application

Les systèmes de contrôle de mouvement laser peuvent être configurés de différentes manières en fonction de la taille de la machine, des exigences de traitement et des objectifs de précision. Le tableau ci-dessous compare les configurations de mouvement courantes et leurs applications typiques.

Tableau comparatif: configurations et applications communes de mouvement de laser.

5. Comment entretenir et mettre à niveau votre système de contrôle du mouvement laser

Le système de commande de mouvement dans une machine laser, en particulier les mécanismes entraînés par courroie, fonctionne sous une charge mécanique continue et le frottement. Sans un entretien approprié, la qualité de coupe peut diminuer, les composants peuvent s'user prématurément et la machine peut devenir moins fiable. Des soins réguliers et des mises à niveau opportunes sont essentiels pour la précision, la stabilité et la performance à long terme.

5.1 Routine Maintenance and Monitoring Tips

5.1.1 Vérifier régulièrement la tension de la ceinture

5.1.2 Nettoyer les courroies et les rails de guidage

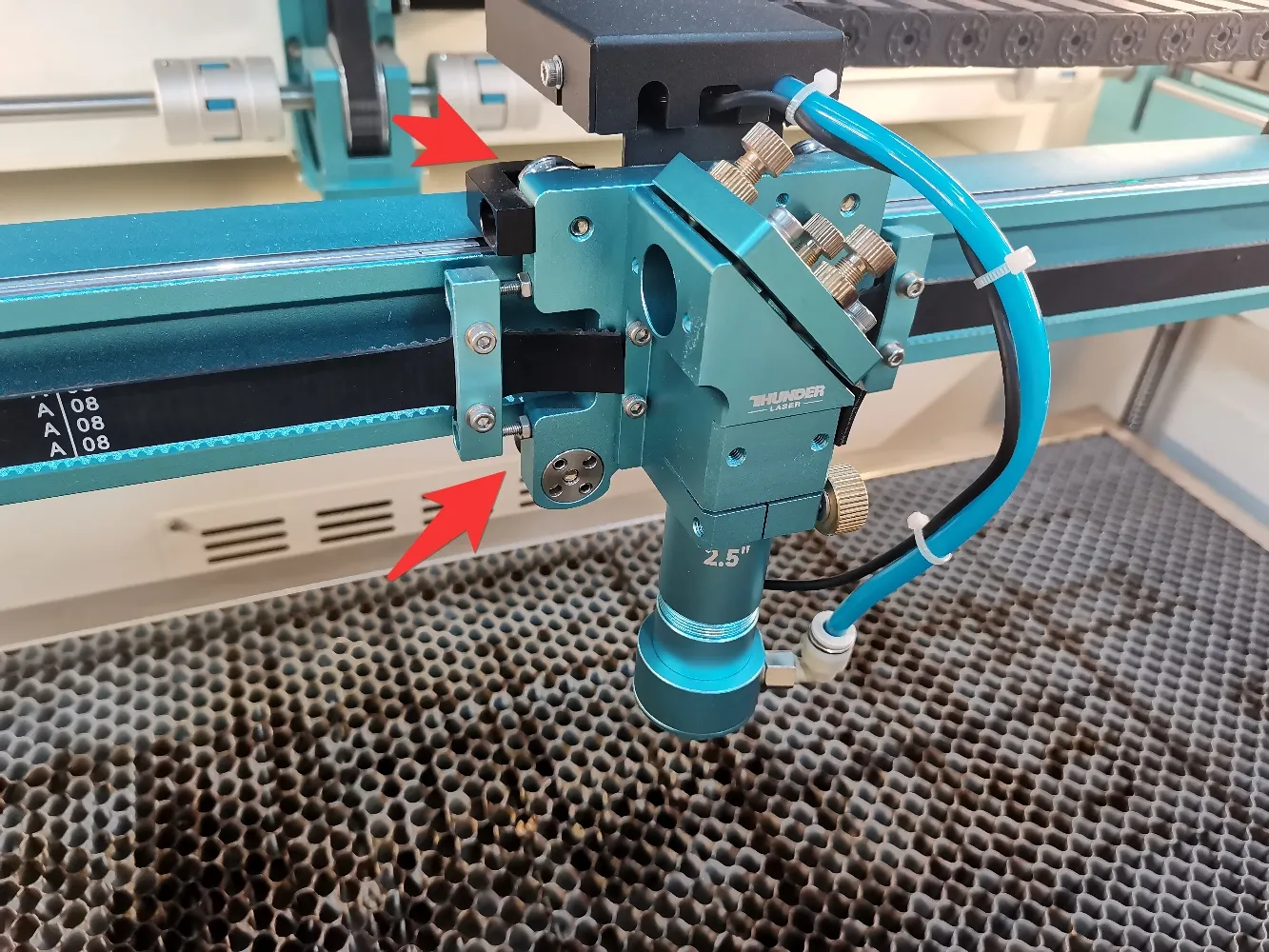

5.1.3 Inspecter les poulies et les roulements du moteur

5.2 Mises à niveau du système et conseils d'étalonnage

Au fil du temps, même les systèmes de mouvement puissants peuvent subir une usure et une précision réduite. Les mises à niveau et le recalibrage appropriés aident à maintenir les performances et à réduire les temps d'arrêt.

5.2.1 Mise à niveau des matériaux de ceinture

5.2.2 Effectuer un étalonnage de précision

5.2.3 Remplacer les composants critiques au besoin

5.3 Conseils de dépannage: ce que les erreurs de mouvement laser vous dire

Même avec un entretien régulier, des problèmes de mouvement peuvent encore apparaître après une utilisation prolongée. Reconnaître les symptômes tôt peut vous aider à identifier la cause et éviter des temps d'arrêt coûteux.

Guide de référence rapide: problèmes courants du système de mouvement et causes probables.

En savoir plus:Guide de dépannage de la découpeuse laser | Thunder Laser Official

6. Conclusion

Un système de contrôle de mouvement laser est l'épine dorsale de toute machine laser. Il détermine avec quelle précision, efficacité et fiabilité le laser peut suivre sa trajectoire prévue. Que vous utilisiez une configuration de portique ou de galvo, comprendre le fonctionnement de chaque composant facilite le maintien des performances et le dépannage des problèmes.

Des moteurs pas à pas et servomoteurs aux courroies, rails de guidage, miroirs galvo et lentilles F-Theta, chaque composant joue un rôle dans la transformation des conceptions numériques en résultats réels. En choisissant la bonne configuration de mouvement et en la maintenant bien entretenue, vous pouvez obtenir une meilleure vitesse, précision et qualité de traitement laser globale.
