Laser Beam Focusing and Delivery Explained Optics, Beam Paths, and Maintenance

La nouvelle découpeuse laser CO2 de Liam semblait assez puissante pour couper de l'acrylique épais, mais ses projets se sont quand même mal sortis. Les gravures de texte fines semblaient floues et les coupes nettes étaient difficiles à réaliser. Il a passé des heures à ajuster la puissance et la vitesse, mais rien n'a fonctionné. Quand il a finalement contacté nos spécialistes du laser, la réponse l'a surpris: le faisceau n'était pas correctement focalisé et le chemin de distribution était légèrement dépareillés.

Dans ce guide, vous apprendrez comment fonctionne la focalisation du faisceau laser, comment différents systèmes de distribution de faisceau affectent les performances et comment dépanner et entretenir vos optiques afin que vos gravures restent nettes et que vos coupes restent propres.

1. Comment fonctionne la focalisation du faisceau laser

La focalisation du faisceau laser détermine l'efficacité avec laquelle l'énergie est délivrée à la surface du matériau. Quand un faisceau laser est concentré dans sa plus petite tache, sa densité d'énergie augmente, permettant à la machine de graver des détails fins et de couper des matériaux proprement. Une mauvaise focalisation, en revanche, peut entraîner des gravures floues, des bords brûlés et des performances de coupe faibles.

La focalisation du faisceau laser est généralement obtenue en utilisant des éléments optiques qui convergent le faisceau vers une petite tache à un plan focal défini. Deux des méthodes les plus courantes sont les lentilles à focale fixe et les lentilles de champ F-Thêta, chacune servant des applications différentes.

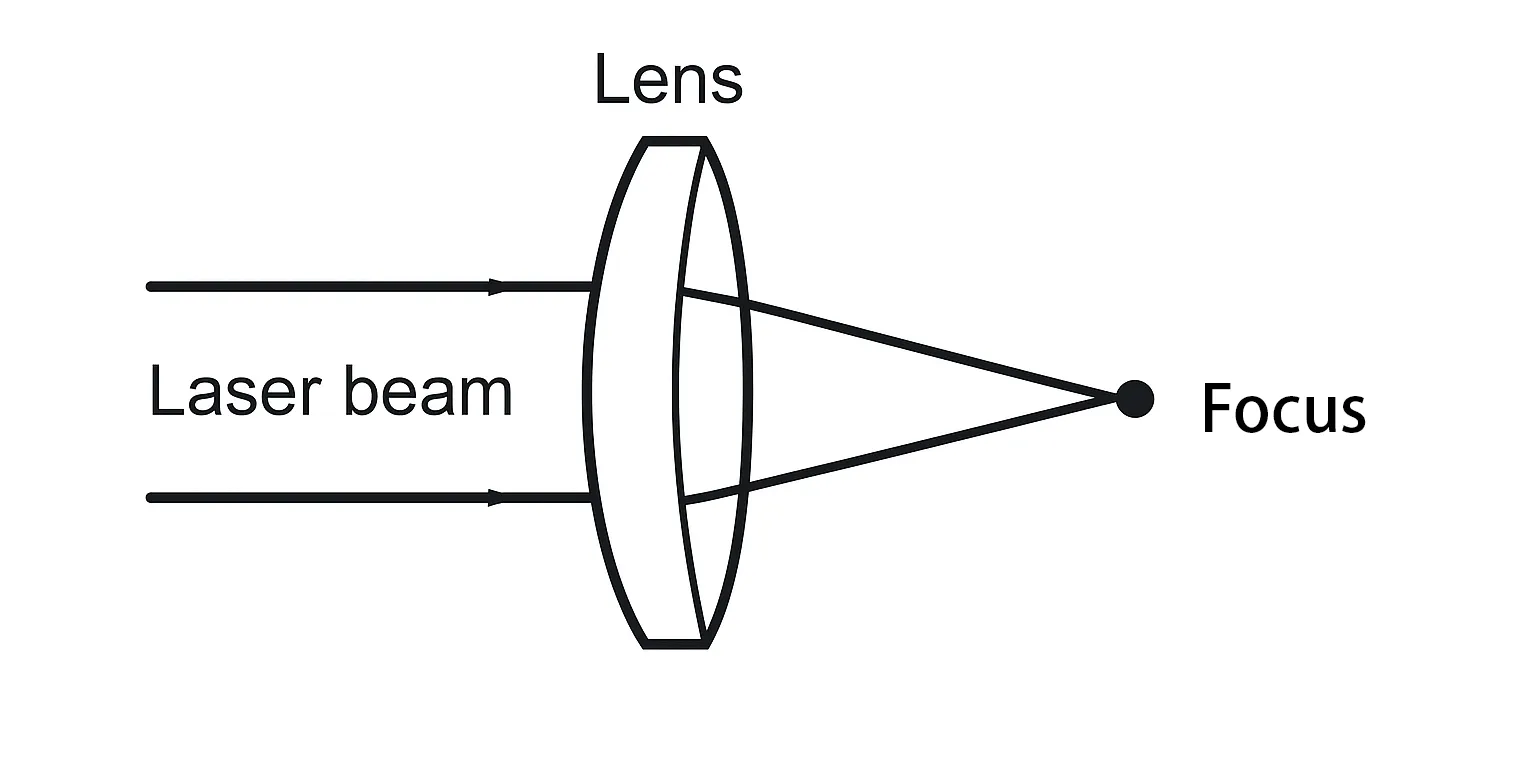

1.1 Lentilles à Focale Fixe pour Gravure et Découpe Laser Standard

Une lentille à focale fixe est l'une des méthodes de focalisation à faisceau laser les plus simples et les plus utilisées dans les machines laser à CO2 et à diode, y compris les machines telles que la série Thunder Bolt. Il focalise le laser en faisant passer le faisceau à travers une lentille optique convexe, qui converge le faisceau vers un point focal. Près du plan focal, le diamètre du faisceau atteint sa taille minimale, ce qui le rend approprié pour:

Points clés:

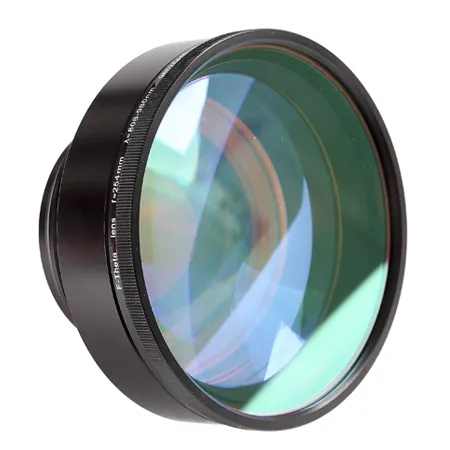

1.2 Lentilles F-Thêta pour le marquage à grande vitesse

Une lentille F-Theta, Souvent utilisé dans les machines de marquage laser à fibre, est conçu pour les systèmes de balayage galvo. Il aide à maintenir un champ focal approximativement plat et un positionnement de tache prévisible à travers la zone de balayage. En collaboration avec les miroirs galvo, la lentille F-Theta aide le laser à maintenir une taille de tache plus uniforme même près des bords du champ de marquage.

Cela rend les objectifs F-Theta bien adaptés pour le marquage à grande vitesse et la gravure de métaux, de plastiques et d'autres matériaux nécessitant un marquage de surface précis.

Points clés:

Tableau de comparaison: méthodes communes de focalisation du faisceau laser.

2. Comment la livraison de faisceau laser fonctionne

Livraison par faisceau laserSe réfère à la façon dont le faisceau se déplace de la source laser à la pièce. Un système de distribution de faisceau efficace garantit que l'énergie laser atteint la cible avec précision et cohérence, tout en minimisant les pertes optiques et en préservant la qualité du faisceau. Différents types de laser utilisent différentes méthodes de livraison en fonction de leur longueur d'onde, de leur conception et de leur application.

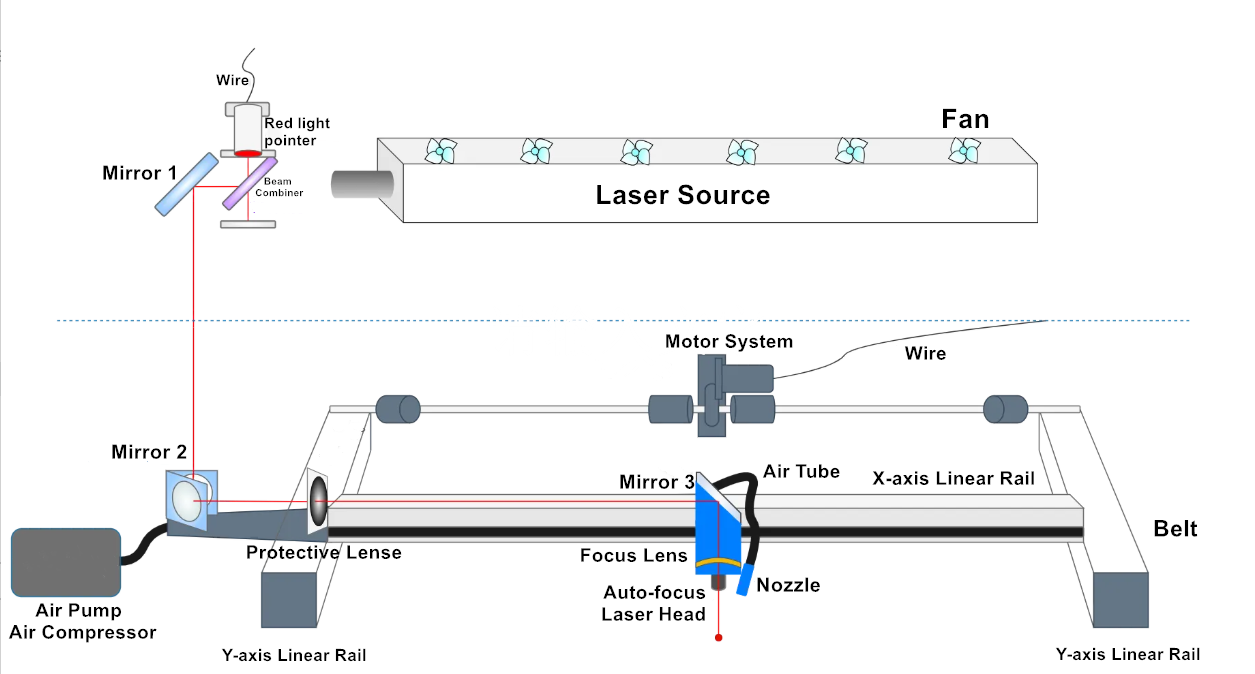

2.1 Systèmes de distribution de faisceaux en espace libre

Dans de nombreux systèmes laser au CO2, le faisceau se déplace à travers un chemin optique ouvert en utilisant une série de miroirs à haute réflectivité. Ces miroirs guident le faisceau du tube laser vers la lentille de focalisation et finalement sur la pièce.

Dans les systèmes de distribution de faisceau en espace libre, plusieurs éléments optiques jouent un rôle central dans le guidage du faisceau et la préservation de sa qualité.

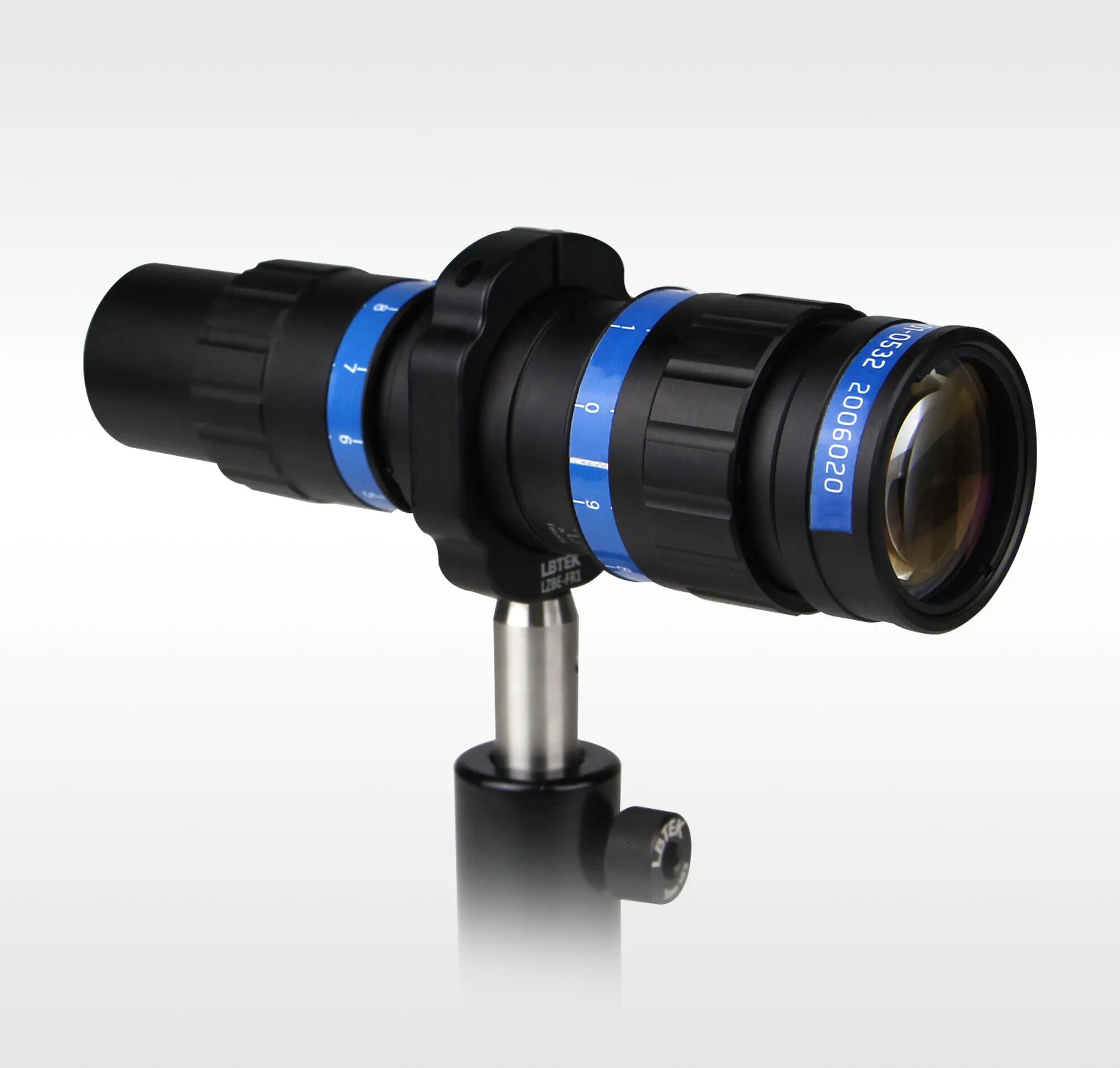

2.1.1 Expanseur de faisceau

Dans les systèmes haut de gamme, un expanseur de faisceau est utilisé pour ajuster le diamètre du faisceau laser et réduire la divergence. Cela empêche le faisceau d'origine d'être trop mince ou de se propager trop rapidement pour répondre aux exigences de l'application. Il se compose généralement de deux lentilles, une lentille convexe et une lentille concave, qui travaillent ensemble pour agrandir le faisceau et améliorer les performances de focalisation en aval.

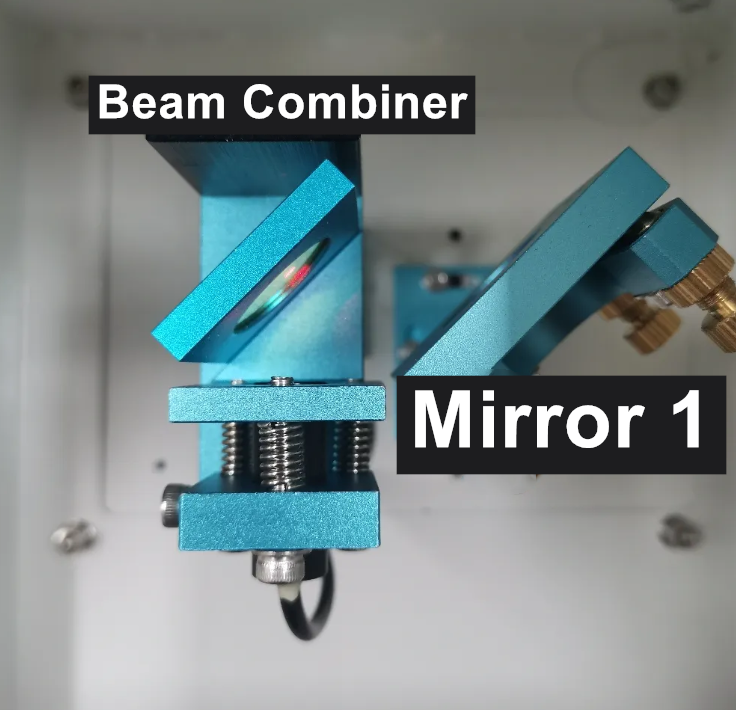

2.1.2 Combineur de faisceau

Un combineur de faisceau combine le faisceau laser principal avec un pointeur de point rouge auxiliaire pour un alignement visible. Cela permet aux utilisateurs de prévisualiser le chemin de coupe ou de gravure avant de commencer le travail.

2.1.3 Miroirs

Les miroirs dans une machine laser dirigent et réfléchissent le faisceau laser à travers plusieurs tours vers la tête de focalisation. Un bon alignement des miroirs est essentiel pour une alimentation stable et une qualité de traitement constante.

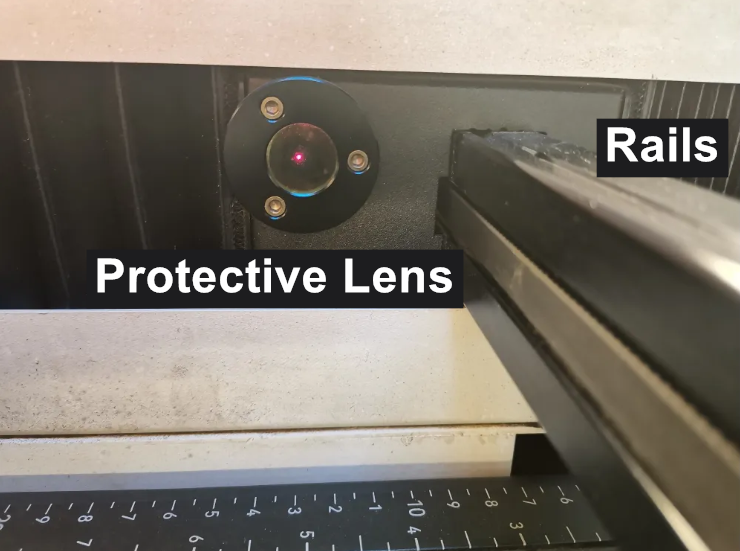

2.1.4 Lentille protectrice

Une lentille de protection aide à protéger les miroirs et les lentilles de focalisation de la poussière, de la fumée et des débris générés lors de la découpe ou de la gravure. Garder cet objectif propre aide à maintenir la qualité du faisceau et réduit le risque de dommages optiques.

2.2 Systèmes de distribution de faisceaux à fibre optique

Dans les systèmes de distribution de faisceau à fibre optique, le faisceau laser est transmis à travers un noyau de fibre optique spécialisé, qui agit comme un guide de lumière flexible. Le faisceau sort de la source laser et se déplace à l'intérieur de la fibre, qui le délivre directement à la tête de traitement sans avoir besoin de miroirs d'espace libre.

Parce que le faisceau reste contenu dans la fibre, le système est beaucoup moins sensible au désalignement et à la contamination de l'environnement. Cela permet d'améliorer la stabilité du faisceau et de réduire les besoins de maintenance par rapport à la livraison en espace libre.

Tableau de comparaison: la livraison de miroir d'espace libre contre la livraison de fibre optique.

3. méthodes communes de focalisation et de livraison de faisceau laser

Différentes sources laser nécessitent différentes combinaisons de méthodes de focalisation et de distribution de faisceau pour obtenir des performances optimales. Ces configurations sont déterminées par la longueur d'onde du laser, la densité d'énergie, l'architecture du système et l'application typique.

3.1 Lasers CO2

Les lasers CO2 ont une longueur d'onde plus longue, généralement autour de 10,6 μm, et nécessitent des lentilles optiques appropriées pour focaliser efficacement le faisceau. Puisque les fibres optiques standard de silice ne transmettent pas cette longueur d'onde efficacement, la plupart des systèmes de laser de CO2 emploient la livraison de miroir d'espace libre.

3.2 Lasers à fibre

Dans des lasers de fibre, le milieu de gain est une fibre optique dopée, et le faisceau est produit et guidé dans le système de fibre. Les méthodes de mise au point peuvent inclure des lentilles standard, des lentilles de champ ou des systèmes autofocus avancés pour maintenir la précision sur différentes épaisseurs de matériau.

3.3 Lasers UV à l'état solide

Les lasers à l'état solide UV nécessitent généralement une optique de focalisation précise et une distribution de faisceau soigneusement contrôlée. Dans de nombreux systèmes industriels, le faisceau se déplace à travers des chemins optiques en espace libre et nécessite un alignement précis pour maintenir un marquage fin et des performances de micro-traitement.

3.4 Lasers bleus

Les lasers bleus ont des longueurs d'onde beaucoup plus courtes que les lasers CO2 et peuvent améliorer l'absorption dans certains métaux hautement réfléchissants, tels que le cuivre. Leur configuration exacte de mise au point et de livraison dépend de l'architecture et de l'application de la machine.

Tableau de comparaison: types communs de laser avec des méthodes de focalisation, des méthodes de livraison, et des applications typiques.

4. Dépannage des problèmes de livraison de faisceau laser courants

Même un système de distribution de faisceau laser bien conçu peut subir des baisses de performances au fil du temps. Reconnaître les premiers symptômes et savoir comment les traiter peut aider à maintenir des résultats de coupe et de gravure cohérents. Vous trouverez ci-dessous trois problèmes courants et des moyens pratiques de les résoudre.

4.1 Désalignement

4.1.1 Symptômes

4.1.2 Correctifs

4.2 Dommages optiques

4.2.1 Symptômes

4.2.2 Les correctifs

4.3 Perte de puissance et problèmes de qualité du faisceau

4.3.1 Symptômes

4.3.2 Correctifs

Un système de distribution de faisceau laser bien entretenu minimise les temps d'arrêt et garantit des résultats stables et de haute qualité. Une inspection cohérente et une maintenance optique en temps opportun sont essentielles à la performance à long terme.

5. Conclusion

Un système de distribution de faisceau laser fiable est l'épine dorsale de chaque machine de découpe, de gravure et de marquage. Des miroirs et des lentilles aux fibres optiques et aux méthodes de focalisation, chaque composant joue un rôle important dans le maintien de la qualité du faisceau et de l'efficacité du traitement.

En choisissant les bonnes méthodes de livraison et de focalisation pour votre type de laser, en effectuant un nettoyage et un alignement réguliers et en traitant rapidement les problèmes courants, vous pouvez obtenir des résultats plus cohérents et prolonger la durée de vie de votre équipement.
