Dans les systèmes de marquage laser galvo, la précision et la cohérence dépendent fortement d'un seul composant optique: la lentille F-thêta. Cette lentille est essentielle pour convertir les mouvements laser contrôlés par miroir en marquages précis et à faible distorsion sur une surface de travail plane.

Que vous graviez des étiquettes métalliques, codiez des pièces en plastique ou marquant des codes QR sur de l'aluminium anodisé, la lentille F-thêta vous permet de vous assurer que vos résultats sont nets, uniformément mis à l'échelle et positionnés avec précision.

1. Qu'est-ce qu'une lentille F-Theta dans le marquage laser?

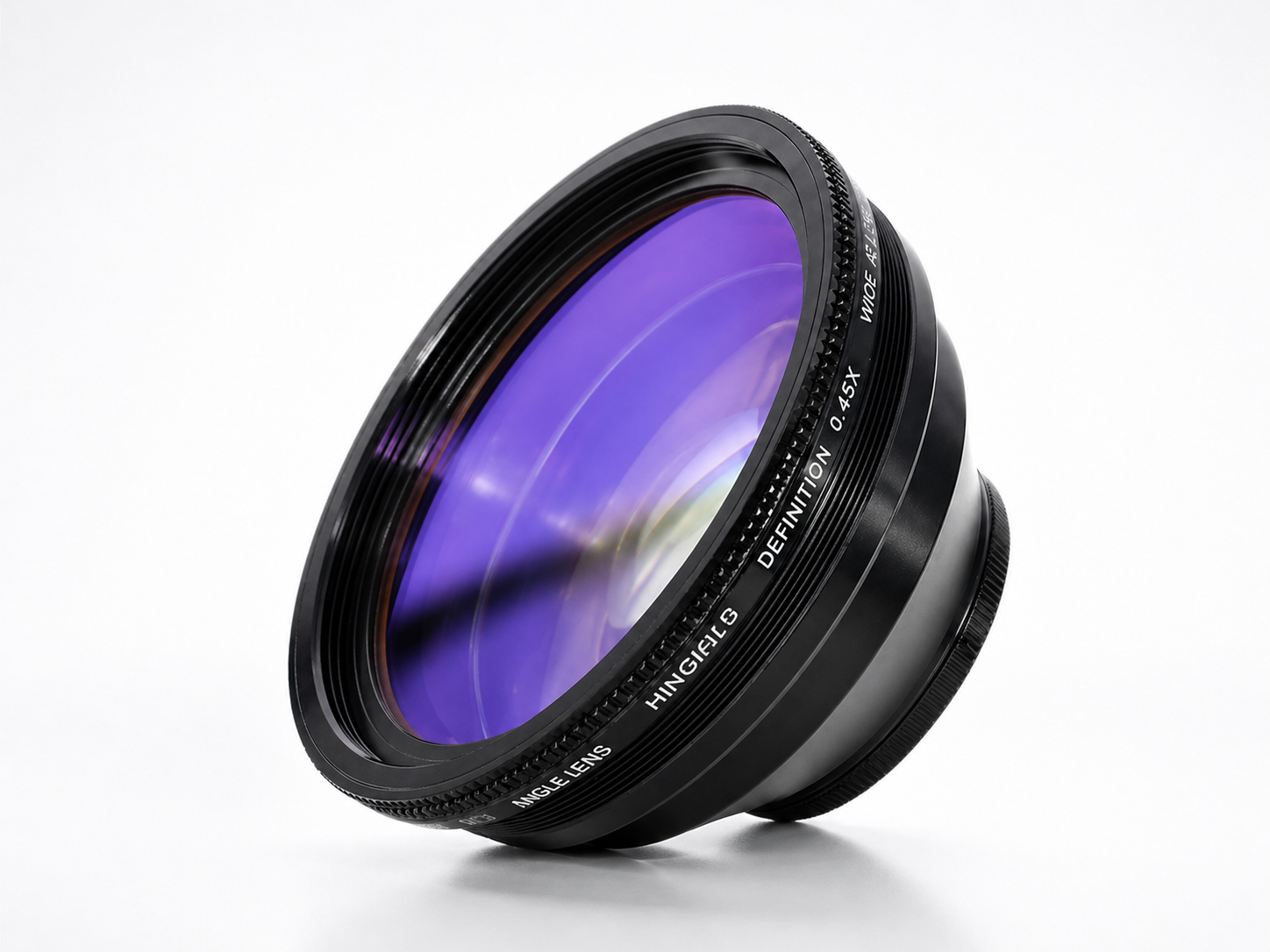

Une lentille F-thêta, également connue sous le nom de lentille de champ ou lentille de focalisation à champ plat, est un composant optique clé dans les systèmes de marquage laser à base de galvo. Son rôle principal est de focaliser le faisceau laser sur une surface de travail plane, assurant une qualité de tache constante, une distorsion minimale et un marquage précis sur l'ensemble du champ.

Dans un système galvo typique, des miroirs à mouvement rapide, également appelés galvanomètres, dévient le faisceau laser le long des axes X et Y. Cependant, ces miroirs ne changent que l'angle du faisceau, pas sa position focale. Sans correction optique, le faisceau peut sortir de la mise au point près des bords de la zone de marquage, conduisant à:

• Tailles de tache inégales.
• Marques déformée ou floue.
• Livraison d'énergie incohérente.
• Précision de bord réduite.

C'est là que la lentille F-thêta devient essentielle. Conçu avec un profil optique spécial, l'objectif F-thêta corrige ces distorsions en gardant le faisceau constamment concentré sur un plan plat, quelle que soit la distance à laquelle le faisceau dévie du centre.

En bref, la lentille F-thêta transforme le trajet du faisceau angulaire en une projection à champ plat optiquement corrigée. Ceci est crucial pour atteindre la précision et la répétabilité dans le marquage laser moderne.

2. Comment choisir une lentille F-Theta pour le marquage laser

Toutes les lentilles F-thêta ne sont pas identiques. Bien qu'ils puissent sembler similaires, chaque lentille est conçue pour correspondre à une longueur d'onde laser, une puissance de sortie et une exigence d'application spécifiques. Choisir la bonne lentille de champ garantit des résultats de marquage de haute qualité et une fiabilité optique à long terme.

Que vous marquiez des numéros de série fins sur du métal ou de grands logos sur l'emballage, la bonne combinaison de revêtement, de matériau de substrat et de distance focale affecte directement la précision, l'efficacité et la durabilité du marquage.

2.1 Faites correspondre le revêtement à votre longueur d'onde laser

Chaque lentille F-thêta est dotée d'un revêtement antireflet conçu pour une plage de longueurs d'onde spécifique. Ce revêtement joue un rôle crucial dans l'optimisation des performances de marquage et la protection de la lentille elle-même.

Le revêtement antireflet doit correspondre à la longueur d'onde de fonctionnement duSource laser. Un revêtement correctement adapté minimise la perte de réflexion, maximise la transmission d'énergie laser à travers la lentille de champ et aide à protéger la surface optique de l'exposition laser à haute intensité.

Revêtements courants pour les lentilles F-thêta.

2.2 Choisir le bon substrat pour la puissance laser

Le matériau de substrat d'une lentille F-thêta joue un rôle essentiel dans la qualité optique, la stabilité thermique et la compatibilité avec différents types de laser et niveaux de puissance. Les options de substrat courantes comprennent le verre optique K9, les matériaux composites à quartz et la silice fondue pure, également appelée quartz fondu.

Les lentilles de champ en verre optique K9 offrent une solution économique avec des performances optiques modérées, mais elles ont une transmission relativement faible à 355 nm, ce qui les rend impropres aux lasers UV. Les lentilles composées de champ de quartz fournissent une option équilibrée dans l'exécution et le coût, soutenant les lasers infrarouges de MOPA jusqu'à 200W. Les lentilles de champ en silice fondue pure offrent la transmission la plus élevée et la dilatation thermique la plus faible, offrant une excellente résistance aux chocs thermiques. Cela les rend idéales pour les lasers UV et les applications laser haute puissance.

Comparaison des matériaux de substrat de lentille F-thêta par propriétés optiques et thermiques.

2.3 Déterminer la bonne longueur focale pour votre objectif F-Thêta

Une fois que la longueur d'onde et le substrat sont correctement appariés, l'étape suivante consiste à sélectionner la distance focale appropriée pour votre objectif F-thêta. La distance focale détermine la taille du champ de marquage, le diamètre du spot et la distance de travail entre la lentille de champ et la surface du matériau.

En général, les focales plus courtes produisent des spots plus petits et une résolution plus élevée, ce qui les rend idéales pour un marquage fin et détaillé. Des distances focales plus longues permettent des zones de marquage plus grandes, mais créent un point de faisceau légèrement plus grand et une densité d'énergie plus faible, ce qui les rend plus adaptées aux tâches de marquage à grande vitesse ou grand format.

Si vous voulez comprendre la relation générale entre la focalisation laser et la livraison de faisceau, voirComment la focalisation et la livraison du faisceau laser fonctionnent.

Spécifications des lentilles F-thêta pour les lasers à fibre et MOPA.

Spécifications de la lentille F-thêta pour les lasers UV.

2.4 Choisir par application

Après avoir fait correspondre la longueur d'onde, le matériau du substrat et la longueur focale, l'étape suivante consiste à choisir la lentille F-thêta en fonction de votre application de marquage réelle.

Différentes tâches de marquage nécessitent différentes combinaisons de la taille du champ de marquage, du diamètre du spot, de la profondeur de mise au point et de la densité d'énergie. Une distance focale plus courte fournit généralement une taille de tache plus petite et une densité d'énergie plus élevée, ce qui la rend meilleure pour les détails fins. Une focale plus longue offre un champ de marquage plus grand et une plus grande profondeur de mise au point, ce qui la rend plus adaptée aux grandes pièces ou aux surfaces légèrement inégales.

Ci-dessous, nous utilisons la série Thunder Laser Aurora comme exemple pour expliquer comment choisir la bonne lentille de champ pour différents besoins de marquage. Si vous comparez toujours les types de marqueurs laser, voirComment choisir la meilleure machine de laser de fibreEtLasers de fibre contre les lasers UV.

2.4.1 Marquage fin et haute précision

Pour les tâches qui nécessitent des détails extrêmement fins, tels que les codes QR sur les petites pièces métalliques, les numéros de série, la gravure de bijoux, les composants électroniques ou les étiquettes de dispositifs médicaux, un objectif à focale plus court tel que l'objectif à champ F-160 est généralement le meilleur choix.

La lentille de champ F-160 offre une zone de marquage relativement petite, généralement autour de 110 × 110mm, mais elle produit un point laser plus petit et une densité d'énergie plus élevée. Cela permet de créer des lignes plus nettes, des bords plus clairs et des marquages plus précis.

Meilleur pour

• Les petits codes QR.
• Beau texte.
• Numéros de série.
• Petites pièces métalliques.
• Gravure de bijoux.
• Logos haute résolution.
• Étiquettes industrielles de précision.

Avantages

• Excellent pour les détails fins et les petites fonctionnalités.
• Taille de tache plus petite pour des résultats de marquage plus nets.
• Densité d'énergie plus élevée pour des performances de marquage plus fortes.
• Une meilleure précision pour les petits textes, les codes et les motifs détaillés.

Limitations

• Zone de marquage plus petite.
• Profondeur de mise au point plus faible.
• Moins adapté aux grandes pièces.
• Nécessite un contrôle plus minutieux de la mise au point, en particulier pour les applications à haute puissance.

2.4.2 Marquage général à moyenne échelle

Pour les applications générales de marquage laser, telles que le marquage des numéros de série sur les PCB, les logos sur les outils, les étiquettes de produits, les plaques signalétiques, les panneaux d'appareils ou les pièces métalliques et plastiques de taille moyenne, la lentille de champ F-210 est une option équilibrée.

La lentille de champ F-210 fournit généralement un champ de marquage d'environ 150 × 150mm, offrant un bon équilibre entre la zone de marquage, la taille du spot et la distance de travail. Cela le rend adapté aux utilisateurs qui ont besoin de flexibilité sur différents matériaux et tailles de produits.

Meilleur pour

• Étiquettes de produits.
• Logos de taille moyenne.
• Plaques signalétiques.
• Les PCB.
• Marquage des outils.
• Marquage des pièces en plastique.
• Marquage général des métaux.
• Production en petits lots.

Avantages

• Bon équilibre entre précision et zone de travail.
• Convient à de nombreux travaux de marquage laser courants.
• Plus flexible que les lentilles focales plus courtes.
• Plus facile à utiliser pour les applications mixtes.

Limitations

• La taille de la tache est légèrement plus grande que F-160.
• Des détails très fins peuvent être moins nets près du bord du champ de marquage.
• Pas aussi efficace que F-290 pour le marquage de grande surface.

2.4.3 Marquage étendu et profond

Pour les pièces plus grandes ou les applications nécessitant un champ de marquage plus large, telles que les numéros VIN automobiles, les grands logos, les panneaux métalliques, les plaques signalétiques industrielles ou le marquage par lots sur des pièces plus grandes, une lentille à distance focale plus longue telle que la lentille à champ F-290 convient mieux.

La lentille de champ F-290 offre un champ de marquage plus grand, généralement autour de 200 × 200mm. Elle fournit également une profondeur de mise au point plus profonde, ce qui donne au système une meilleure tolérance pour les surfaces légèrement inégales ou légèrement incurvées. Cependant, comme le point laser est plus grand, la densité d'énergie est inférieure à celle des lentilles à focale plus courte.

Meilleur pour

• Grands logos.
• Marquage automobile VIN.
• Grands panneaux métalliques.
• Plaques signalétiques industrielles.
• Grandes étiquettes de produits.
• Des pièces plus grandes.
• Surfaces légèrement inégales.

Avantages

• Champ de marquage plus grand.
• Une meilleure couverture pour les grandes pièces.
• Une plus grande profondeur de focus.
• Plus tolérant de légères variations de hauteur sur la surface du matériau.

Limitations

• Une plus grande taille de tache.
• Densité d'énergie inférieure.
• Résolution inférieure pour des détails très fins.
• Peut nécessiter un réglage des paramètres pour un marquage plus profond ou plus foncé.

En général, les lentilles à focale plus courte telles que F-160 génèrent des taches laser plus petites avec une densité d'énergie plus élevée, ce qui les rend idéales pour le marquage de précision et la gravure détaillée. Cependant, ils ont une zone de marquage plus petite et une profondeur de mise au point plus faible.

En revanche, les lentilles à focale plus longue telles que les F-290 offrent un champ de marquage plus grand et une plus grande profondeur de mise au point, ce qui les rend plus adaptées aux pièces plus grandes et aux surfaces légèrement inégales. Cependant, ils produisent une taille de point plus grande et une densité d'énergie plus faible, de sorte qu'ils ne sont pas le meilleur choix pour les détails très fins.

Comparaison de la distance focale de l'objectif F-thêta: F-160 vs F-210 vs F-290.

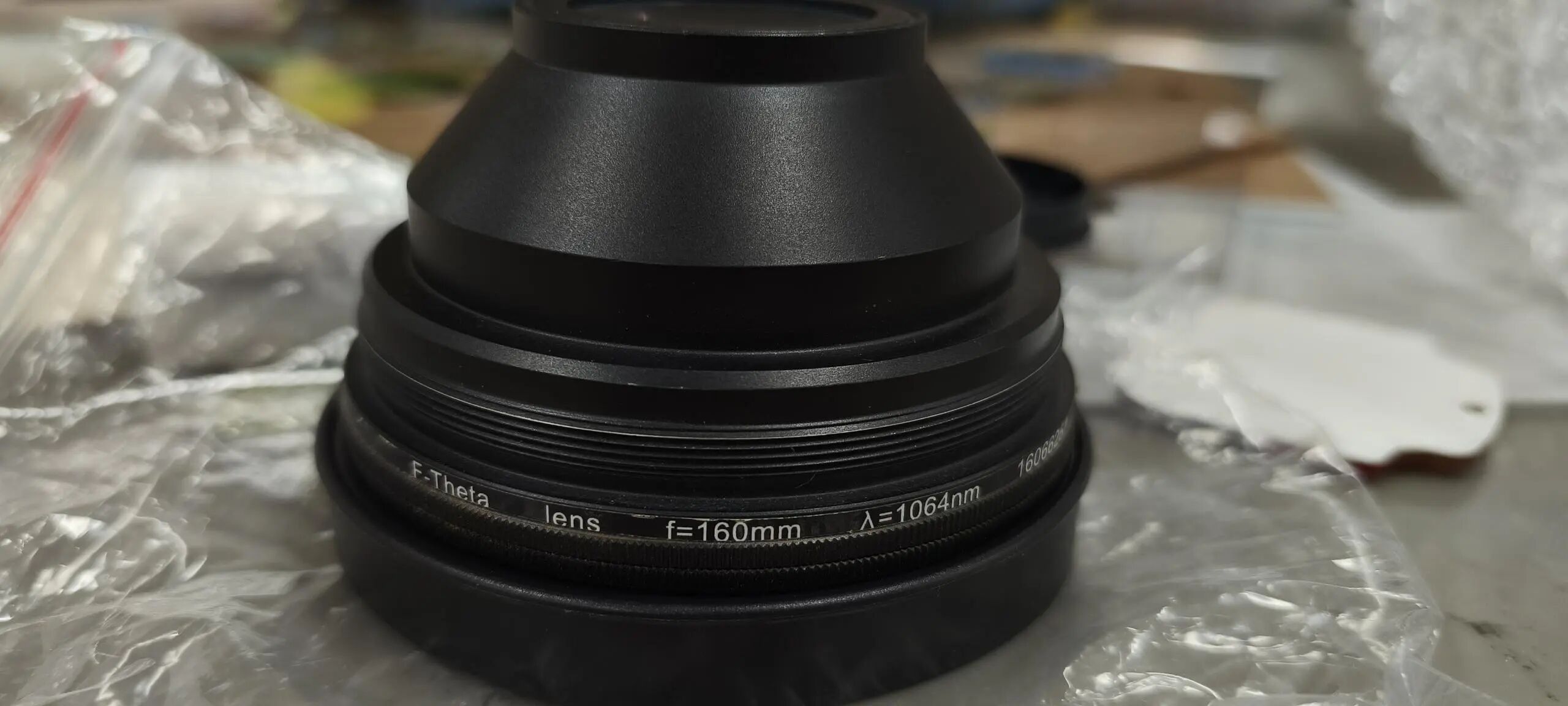

Conseils: Les lentilles F-thêta sont généralement identifiées par des codes de modèle normalisés qui combinent des spécifications clés. Un code tel que F-160(110)-1064 signifie:

• F-160: la distance focale est de 160mm.
• (110): le champ de marquage correspondant est d'environ 110 × 110mm.
• 1064: la lentille de champ est revêtue pour une longueur d'onde laser de 1064 nm, couramment utilisée avec les systèmes de marquage laser à fibre ou MOPA.

3. Comment nettoyer et remplacer votre lentille F-Theta

Un bon entretien de votre objectif F-thêta est essentiel pour une qualité de marquage laser constante et des performances optiques à long terme. Au fil du temps, la poussière, les résidus ou l'usure peuvent dégrader les performances des lentilles de terrain, entraînant des incohérences de marquage ou une efficacité réduite.

En utilisant la série Thunder Laser Aurora comme exemple, cette section explique les procédures recommandées pour nettoyer et remplacer en toute sécurité votre objectif F-thêta. Suivre ces meilleures pratiques aide la machine à fonctionner à des performances maximales et réduit le risque de temps d'arrêt coûteux.

3.1 Ce dont vous avez besoin

• Les écouvillons de nettoyage de lentille, tels que les écouvillons non pelucheux de haute qualité.
• Chiffon non pelucheux pour un essuyage doux sans laisser de fibres.
• Des gants propres, doux et non pelucheux.
• L'éthanol anhydre, recommandé pour l'évaporation rapide et la sécurité optique de revêtement.
• Solution de nettoyage des lentilles, comme un nettoyant pour lunettes générique si l'éthanol n'est pas disponible.
• Nouvelle lentille F-thêta, en cas de remplacement.
• Fichiers d'autofocus et d'étalonnage correspondants, si vous changez de focale.

Important: Évitez d'utiliser de l'alcool isopropylique. Sur la base des commentaires des utilisateurs, IPA peut endommager le revêtement antireflet de la lentille au fil du temps.

3.2 Guide de nettoyage et de remplacement étape par étape

Étape 1: Éteindre et refroidir

Éteignez la machine de marquage au laser et laissez la zone de la lentille de champ refroidir complètement avant de la toucher.

Étape 2: Mettez des gants propres

Avant de manipuler la lentille de terrain, portez des gants propres, doux et non pelucheux pour éviter toute contamination par les huiles ou la poussière de la peau.

Étape 3: Faites pivoter et retirez la lentille F-Theta

Maintenez la tête du scanner fermement et tournez la lentille F-thêta dans le sens antihoraire pour la dévisser de la monture galvo. Ne manipulez que le bord du barillet de la lentille de champ et évitez de toucher le verre. Placez la lentille de champ sur une surface propre et sans poussière avec la face optique vers le haut.

Étape 4: Inspecter la surface de lentille de champ

Sous un éclairage propre, vérifiez la poussière, les taches ou les dommages au revêtement. Si l'objectif de champ semble sale, nettoyez-le. S'il est rayé, embué ou changé à une autre distance focale, remplacez-le.

Étape 5: Nettoyez la lentille F-Theta

Humidifiez un tampon non pelucheux ou un chiffon optique avec une petite quantité d'éthanol anhydre. En utilisant une légère pression, essuyez la lentille F-thêta dans un seul mouvement circulaire du centre vers l'extérieur. Ne frottez pas d'avant en arrière ou appliquez du liquide directement sur le verre. Laissez la lentille F-thêta sécher à l'air naturellement dans un environnement propre.

Étape 6: Réinstallez la lentille F-Theta nettoyée ou neuve

Alignez soigneusement la lentille F-thêta avec la monture galvo et tournez-la dans le sens des aiguilles d'une montre pour la revisser en place. Évitez de toucher le verre et ne serrez pas trop. L'objectif F-thêta doit être serré mais pas forcé.

Étape 7: Charger les fichiers Autofocus et de calibrage, s'ils sont replacés

Si vous avez changé pour un objectif de focale différent, par exemple de F-160 à F-290, chargez les fichiers de configuration appropriés dans le système:

• Fichier de paramètres d'autofocus.
• Correction de lentille ou fichier de calibrage.

Ces fichiers assurent un positionnement focal précis et une distorsion correcte du champ, en particulier sur les grandes zones de marquage.

Étape 8: Effectuer une marque de test

Une fois que l'objectif F-thêta est installé et calibré, exécutez une marque d'essai pour vérifier la focalisation du faisceau, la clarté du spot et la précision de la position. Si nécessaire, effectuez des ajustements précis via le logiciel pour assurer une qualité de marquage optimale.

En suivant les étapes correctes, y compris la mise en panne, l'utilisation d'outils propres, la manipulation minutieuse des optiques et le chargement des fichiers d'étalonnage corrects, vous pouvez éviter les défauts de marquage coûteux et prolonger la durée de vie de votre équipement.

En savoir plus:Comment remplacer la lentille de champ et régler la longueur de mise au point pour la série AURORA.

4. Conclusion

Les lentilles F-thêta sont la clé d'un marquage laser précis et cohérent. Choisir le bon objectif F-thêta et l'entretenir correctement grâce à un nettoyage et un remplacement corrects permet d'assurer de meilleurs résultats de marquage et protège votre système laser.
