Buffer Distance in Laser Engraving All You Need to Know

Si vous avez déjà utilisé une découpeuse laser ou un graveur laser, vous avez peut-être vu un message d'erreur tel que «Pas assez de distance tampon» ou «Pas assez d'espace tampon». Ces messages apparaissent souvent lorsque vous êtes prêt à commencer le travail, et ils peuvent être source de confusion si vous n'êtes pas familier avec le fonctionnement du mouvement laser.

Alors, quelle est exactement la distance tampon? Dans cet article, nous expliquerons ce que signifie la distance tampon dans le traitement laser, pourquoi c'est important, comment cela affecte la zone de travail et le temps de traitement, et comment éviter les erreurs courantes comme «pas assez d'espace tampon».

1. quelle est la distance tampon dans la gravure au laser?

La distance tampon, également appelée distance de sécurité ou espace tampon, est l'espace laissé intentionnellement avant ou après le début ou la fin de la gravure au laser. Cet espace permet à la tête de laser d'accélérer à sa vitesse de gravure cible ou décélérer de cette vitesse en douceur.

Bien que la distance de tampon ne participe pas directement au traitement matériel, elle joue un rôle essentiel en assurant le mouvement sans heurt et stable de laser.

Par exemple, lorsque vous réglez la vitesse de gravure à 2000 mm/s, la tête laser n'atteint pas cette vitesse instantanément. Il a besoin d'une courte distance pour monter en puissance, tout comme une voiture a besoin de plusieurs mètres pour accélérer. La distance parcourue par la tête laser pendant cette phase d'accélération est ce que nous appelons la distance tampon.

Le même principe s'applique lors du ralentissement. Lorsque le travail se termine ou que la tête laser doit changer de direction, elle ne peut pas s'arrêter instantanément. Il a besoin d'un espace tampon pour décélérer en douceur sans provoquer de contraintes mécaniques, de vibrations ou de mouvements instables.

Il est important de noter que la distance tampon fait référence à la distance requise pendant un seul segment de mouvement, et non à la distance tampon totale accumulée tout au long du travail.

En d'autres termes, la distance tampon est l'espace dont la tête laser a besoin pour accélérer ou décélérer une fois, généralement au début et à la fin d'une trajectoire de mouvement. Même si la tête laser peut passer par de nombreux cycles d'accélération et de décélération dans un travail de gravure complète, la distance tampon se réfère toujours à chaque transition individuelle, pas leur longueur combinée.

2. Pourquoi la distance tampon est-elle importante dans le traitement au laser?

La distance tampon est importante car elle donne à la tête laser suffisamment de place pour compléter l'accélération et la décélération en douceur. Cela permet d'améliorer la stabilité du mouvement, de protéger la machine et de soutenir un traitement précis.

2.1 Prévention des collisions

Lorsque la tête laser s'approche de la zone de travail, la distance tampon agit comme une marge de sécurité. Il aide à éviter tout contact direct avec le matériau ou les objets environnants, en particulier lors de mouvements rapides ou complexes.

Cela réduit le risque d'endommager à la fois la machine et la pièce.

2.2 Protection du laser

Dans certains flux de travail, la tête laser doit se déplacer vers une position désignée et passer par un chemin sûr avant d'atteindre le point de départ. Une distance tampon bien configurée permet de s'assurer que le laser ne s'active pas prématurément ou ne passe pas trop près des obstacles.

Cela aide à protéger les composants optiques, à maintenir l'alignement et à réduire les contraintes mécaniques inutiles.

2.3 Planification de mouvement contrôlée par logiciel de soutien

La plupart des logiciels de contrôle laser permettent de définir des paramètres de distance tampon ou de dépassement associés dans le cadre de la configuration du travail. Cela donne au système de contrôle de mouvement suffisamment de place pour effectuer les ajustements nécessaires avant le début de la gravure réelle.

Ceci est essentiel pour obtenir des résultats de haute précision et cohérents, en particulier dans la gravure à grande vitesse ou les travaux avec des changements de direction fréquents.

Lecture connexe: Distance de traitement réelle de Bolt et distance de tampon.

3. Qu'est-ce qui rend la distance tampon plus longue ou plus courte dans la gravure?

De nombreux utilisateurs peuvent supposer que la distance de la mémoire tampon est influencée par de nombreux facteurs, tels que le type de matériau ou la complexité de la conception. Dans la plupart des cas, les facteurs de base sont beaucoup plus simples: la vitesse de mouvement et l'accélération.

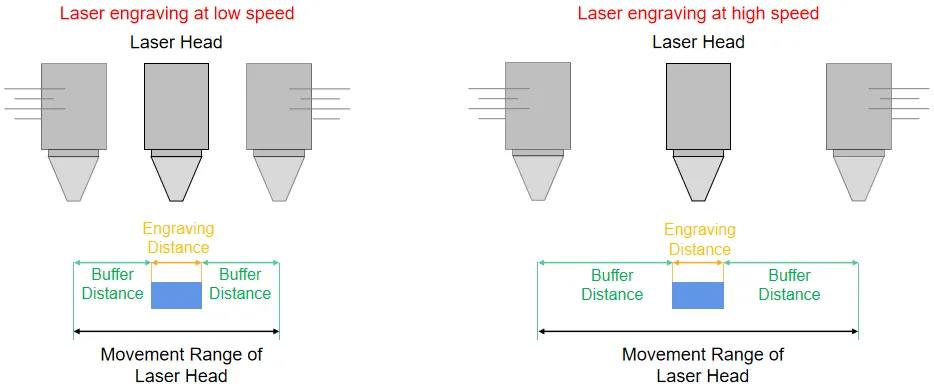

3.1 Vitesse

Plus la tête laser est réglée pour se déplacer rapidement, plus il faut de temps pour atteindre cette vitesse à partir d'un arrêt lorsque l'accélération est fixe. Par conséquent, plus la vitesse de gravure est élevée, plus la distance tampon requise est grande.

Lire plus: Comment optimiser la vitesse de traitement au laser pour la découpe, la gravure et le marquage?

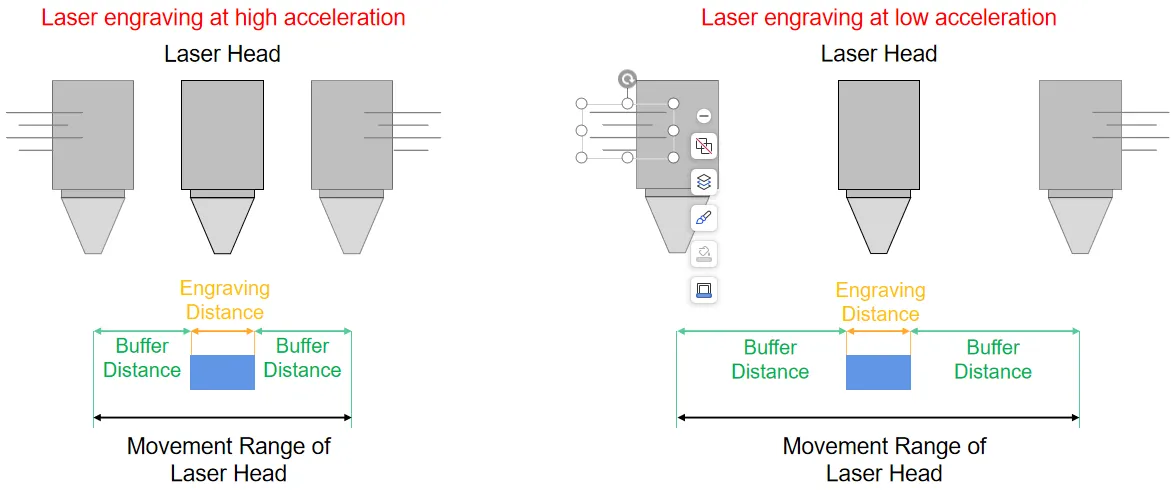

3.2 Accélération

L'accélération fait référence à la rapidité avec laquelle la tête laser peut accélérer ou ralentir. Les machines avec des valeurs d'accélération plus élevées nécessitent moins d'espace pour atteindre la même vitesse. En revanche, les systèmes avec une accélération plus faible nécessitent une plus grande distance tampon pour compléter la même transition de mouvement en douceur.

Lire plus:Qu'est-ce que l'accélération dans une machine laser? Un guide convivial pour les débutants

Comment la vitesse et l'accélération affectent la distance tampon dans la gravure au laser.

4. Comment la distance tampon affecte-t-elle la gravure laser?

La distance tampon n'affecte pas seulement la fluidité des mouvements de la tête laser. Cela a également un impact direct sur deux aspects importants de la gravure au laser: la zone de travail effective et le temps de traitement total.

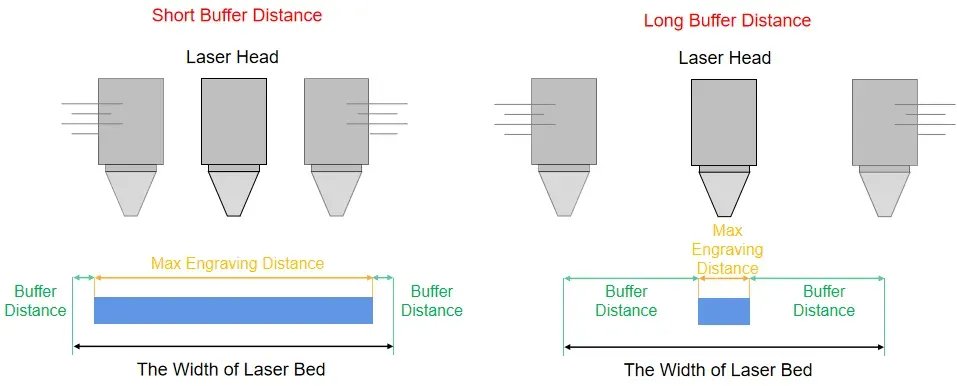

4.1 Zone de travail

Dans l'espace tampon, le système laser maintient le faisceau éteint tandis que la tête laser accélère ou décélère. Cela signifie qu'aucun matériau n'est traité pendant la phase de transition.

En conséquence, la zone de travail effective est légèrement plus petite que la taille totale du lit. Plus la distance de la mémoire tampon est grande, plus la zone de gravure utilisable réelle devient petite.

Pour le calculer avec précision, vous devez soustraire la distance tampon des deux côtés:

Texte de travail efficace-aligner: centre; marge: 36px auto; max-width:100%; taille de boîte: border-box;">

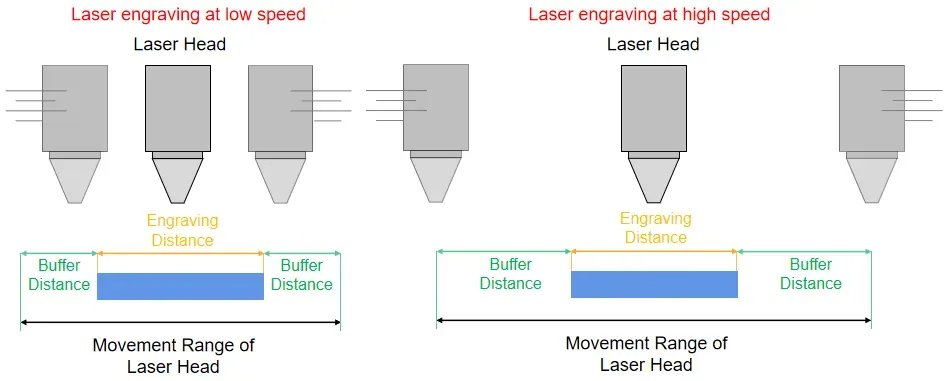

4.2 Temps de traitement

Il y a un fait qui peut sembler contre-intuitif: une vitesse de gravure plus rapide ne signifie pas toujours un temps de traitement total plus court pour la même conception à la même vitesse.DPI.

En effet, le temps total de traitement comprend deux parties: le temps passé à graver le dessin et le temps passé à parcourir la distance tampon. Lorsque la vitesse de gravure augmente, la tête laser se déplace plus rapidement le long de la conception, de sorte que le temps de gravure diminue. Cependant, des vitesses plus élevées nécessitent une distance tampon plus longue, ce qui augmente le temps de déplacement de tampon.

En raison de ce compromis, l'augmentation de la vitesse de gravure ne conduit pas toujours à un temps de traitement total plus court pour la même conception au même DPI.

Lire plus:9 facteurs clés qui affectent le temps de traitement laser: comment travailler plus rapidement

Pour les petites conceptions, dans une certaine plage de vitesses de gravure, une vitesse plus rapide peut en fait augmenter le temps de traitement total. Cela se produit parce que l'augmentation du temps de déplacement du tampon peut dépasser le temps économisé pendant la gravure réelle. En conséquence, le temps de traitement total peut augmenter à mesure que la vitesse de gravure augmente.

Pour les grandes conceptions, le temps de gravure réel devient le facteur dominant. Dans ce cas, le temps gagné en utilisant une vitesse de gravure plus élevée est supérieur au temps supplémentaire causé par une course de tampon plus longue. Par conséquent, l'augmentation de la vitesse de gravure peut réduire le temps de traitement total pour les grandes conceptions.

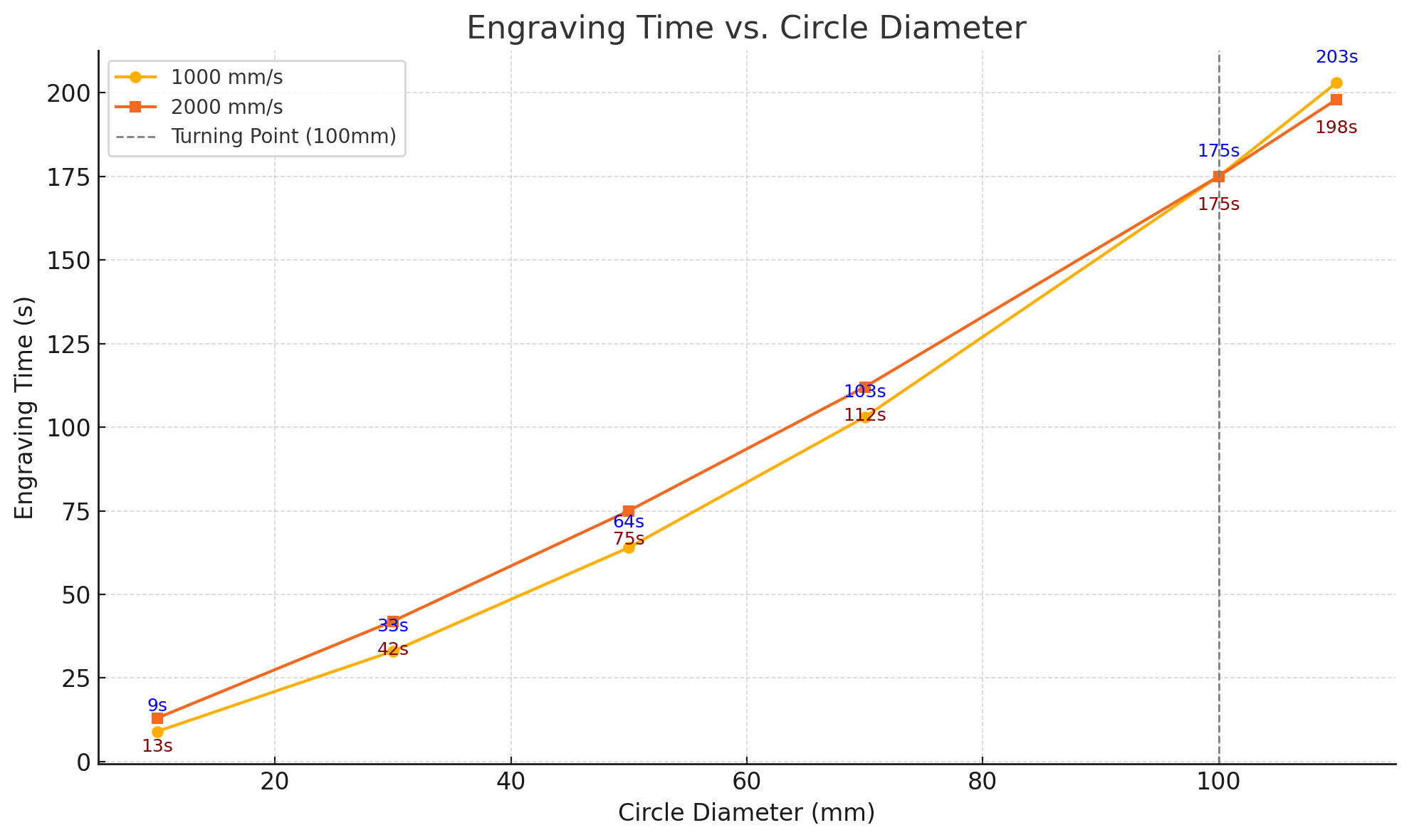

Pour vérifier la relation entre la vitesse de gravure et le temps de traitement total sous différentes tailles de conception, Thunder Laser a effectué un test comparatif en utilisant la même machine Thunder Bolt Pro 32, le même matériau et des paramètres de puissance et de DPI identiques: 20% de puissance et 300 DPI. Des cercles de différents diamètres ont été gravés à deux vitesses: 1000 mm/s et 2000 mm/s.

5. Comment optimiser les paramètres de distance de tampon pour une meilleure gravure au laser

La distance de la zone tampon est principalement influencée par la vitesse et l'accélération. Par conséquent, la clé pour optimiser la distance de tampon est d'ajuster soigneusement les paramètres du logiciel et la disposition de la conception afin que la machine ait suffisamment de place pour un mouvement fluide et stable.

Les méthodes suivantes peuvent aider à maximiser l'efficacité de la gravure, à mieux utiliser l'espace de travail et à assurer un contrôle de mouvement plus fluide.

5.1 Ajuster les paramètres Overscan ou Overtravel

Une cause fréquente d'erreurs «Pas assez de distance tampon» est que la tête laser essaie de démarrer ou d'arrêter la gravure exactement au bord de la zone de conception, ne laissant aucune place pour une accélération ou une décélération en douceur.

La plupart des logiciels laser, tels que LightBurn, incluent un réglage Overscan ou Overtravel. Cela permet à la tête laser de se déplacer légèrement au-delà de la limite de conception réelle avant de commencer et après avoir terminé le chemin de gravure.

En augmentant la distance overscan, vous fournissez à la tête laser l'espace nécessaire pour accélérer et décélérer en douceur. Cela permet d'éviter les arrêts brusques et empêche les erreurs de distance tampon.

5.2 Diminuer la vitesse de gravure

Une vitesse de gravure plus élevée signifie que la tête laser se déplace plus rapidement et a besoin de plus de distance tampon pour accélérer et décélérer en toute sécurité. Si l'espace disponible est trop court, la machine peut ne pas terminer son mouvement correctement, ce qui déclenche une erreur de distance tampon.

Pour éviter cela, réglez correctement la vitesse de gravure. Si vous n'êtes pas sûr de la vitesse à utiliser pour un travail spécifique, commencez par les réglages recommandés par le fabricant de la machine laser ou les tableaux de réglage des matériaux vérifiés. Ajustez ensuite légèrement vers le bas si votre zone de conception est petite, complexe ou proche du bord du matériau.

5.3 Laissez des marges adéquates sur votre conception

Ne placez pas votre conception exactement au bord de votre matériel. Laissez au moins 5-10mm de marge autour de la conception chaque fois que possible.

Cet espace supplémentaire garantit que la tête laser a de la place pour accélérer et décélérer en douceur sans endommager le bord de la pièce ou causer des défauts de gravure.

Des moyens pratiques d'optimiser les réglages de la distance tampon pour la gravure au laser.

6. Conclusion

La distance tampon peut sembler un réglage mineur dans le traitement laser, mais elle joue un rôle essentiel dans la précision, la sécurité et l'efficacité. Il permet une accélération et une décélération en douceur, affecte la zone de travail effective et peut même influencer le temps de traitement total.

Comprendre que la distance tampon est fondamentalement déterminée par la vitesse et l'accélération permet aux utilisateurs de faire des choix plus intelligents lors de la configuration du travail. En configurant la distance tampon de manière appropriée pour chaque tâche, les utilisateurs peuvent améliorer la qualité de la gravure, réduire les erreurs liées au mouvement, protéger la machine et optimiser la productivité.
