How to Focus Your Laser Machine? A Beginner’s Guide

Dans le traitement au laser, rien ne compte plus que la concentration. Que ce soit pour couper, graver,Notation, Ou le marquage, un faisceau laser bien focalisé aide à créer des coupes plus nettes, des détails plus nets et un fonctionnement plus sûr.

Dans ce guide, nous vous guiderons à travers les éléments clés que vous devez savoir sur la focalisation laser, des concepts de base tels que le point focal et la distance focale aux méthodes de focalisation pratiques et aux applications de défocalisation avancées. En comprenant le fonctionnement de la mise au point, vous pouvez optimiser chaque projet laser avec une plus grande confiance.

1. Comprendre la focalisation laser: point focal, distance focale, distance focale et position de mise au point

Pour focaliser correctement une machine laser, il est important de comprendre quatre concepts clés: le point focal, la distance focale, la distance focale et la position de mise au point.

Le point focal est l'endroit où l'énergie du faisceau laser est la plus concentrée et où son diamètre est le plus petit. Il est créé par leLentille de focalisationL'intérieur de la tête de laser, qui concentre le faisceau émis duSource laser, Généralement un laser CO2 ou à fibre, à travers un système de miroirs ou de fibres optiques.

• La distance focale est une propriété optique fixe de la lentille. C'est la distance conçue entre le centre de la lentille et son point focal, déterminée par la courbure de la lentille et le matériau. Les lentilles sont souvent classées par longueur focale, telles que 1,5 ", 2" ou 4 ". Chaque objectif offre des caractéristiques de mise au point et une profondeur de champ différentes.
• La distance focale se réfère à la distance de travail réelle entre la lentille et la surface du matériau pendant le fonctionnement. Lorsque le laser est parfaitement focalisé, la distance focale est égale à la distance focale. Dans les applications réelles, cette distance doit être soigneusement ajustée en fonction de l'épaisseur du matériau et de la lentille utilisée.
• La position de mise au point décrit la position relative de la surface du matériau par rapport au point focal. La focalisation est le processus d'ajustement de la hauteur de la tête laser ou du matériau afin que le point focal du faisceau atterrit précisément sur la surface du matériau. Lorsque cette position est atteinte, le laser est «in focus» et offre une précision et une efficacité énergétique maximales.

Si le matériau est trop proche ou trop éloigné de la position optimale, le faisceau devient défocal. Cela réduit la concentration d'énergie et réduit la qualité de coupe ou de gravure. Ce désalignement est généralement décrit comme une défocalisation positive lorsque le matériau est plus loin que le point focal et une défocalisation négative lorsque le matériau est plus proche.

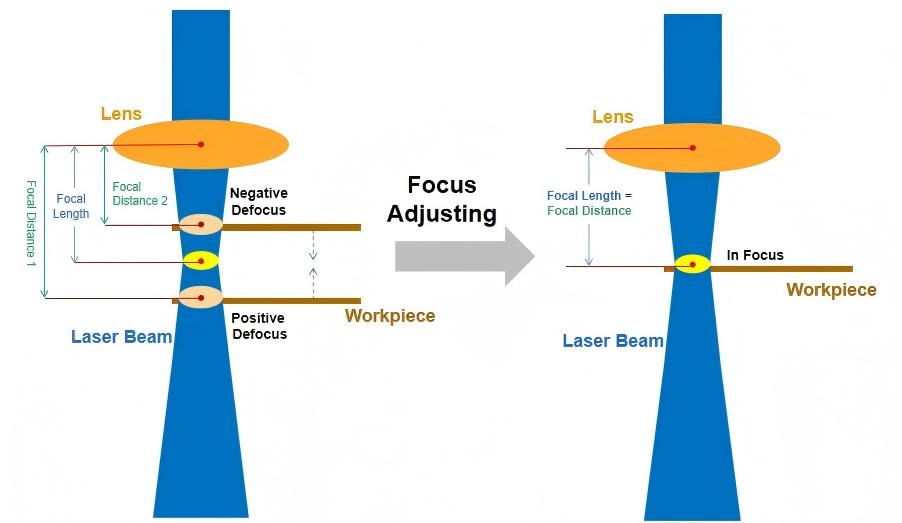

Termes clés de la focalisation laser: point focal, distance focale, focale et position de mise au point.

Référence vidéo: Tutoriel avancé Laser Cutter 04: Comment les changements de longueur focale affectent l'effet de coupe.

2. Pourquoi la mise au point laser est-elle importante dans le traitement laser?

Une focalisation laser appropriée est essentielle pour obtenir des résultats de haute qualité dans le marquage laser, la découpe, la gravure et le marquage. Sauter l'étape de mise au point avant de commencer un projet peut entraîner une défocalisation. Lorsque le laser est défocalisé, la taille du spot du faisceau sur le matériau devient plus grande et sa densité d'énergie diminue.

Cela peut entraîner plus de résidus carbonisés, des bords brûlés, une gravure floue et une profondeur de coupe réduite. Dans les cas graves, le faisceau peut même ne pas pénétrer dans le matériau, ce qui entraîne un échec du traitement.

Une mise au point correcte aide à assurer:

• Coupes propres et étroites avec carbonisage minimal.
• Gravures pointues et détaillées avec une haute résolution.
• Utilisation efficace de l'énergie, réduisant le temps de traitement.
• Moins de dommages thermiques, en particulier sur les matériaux sensibles.

3. Comment concentrer votre machine laser

La focalisation d'une machine laser consiste essentiellement à ajuster la distance entre le matériau et la tête laser. Les découpeuses et les graveurs laser se répartissent généralement en deux catégories: l'autofocus et la mise au point manuelle. Certaines machines de mise au point automatique prennent également en charge la mise au point manuelle pour une plus grande flexibilité.

3.1 Autofocus votre machine laser

L'autofocus simplifie le processus de mise au point. Les machines Thunder Laser sont équipées de modules autofocus intégrés qui peuvent se concentrer avec précision sur les matériaux placés sur la plate-forme de travail. En appuyant sur le bouton autofocus du panneau de commande, la machine ajuste automatiquement la hauteur de la plate-forme ou la position de la tête laser pour aligner le point focal avec la surface du matériau.

Un tableau montrant comment les machines Thunder Laser se concentrent.

Référence vidéo: Comment utiliser la mise au point automatique.

3.2 Focalisez manuellement votre machine laser

La mise au point manuelle se fait à l'aide de la jauge de mise au point fournie avec votre machine laser. Le processus est simple et rapide lorsque vous comprenez les étapes correctes.

1. Placez la jauge de mise au point entre le matériau et la tête laser, ou accrochez-la sur le côté de la tête laser afin qu'elle pende verticalement vers le matériau. Assurez-vous que la machine est en pause ou inutilisée avant de commencer.
2. La plupart des jauges de mise au point sont marquées avec plusieurs positions de focale. Confirmez quel objectif de longueur focale est installé dans votre machine. Alignez la jauge de sorte que le marquage correspondant à la distance focale de votre objectif soit positionné directement en ligne avec le centre de la buse laser.
3. Utilisez le panneau de commande pour lever ou abaisser manuellement la table de travail jusqu'à ce que la jauge de mise au point touche légèrement la buse. Si la jauge est suspendue à la tête laser, soulevez la table de travail jusqu'à ce que le bas de la jauge touche juste la surface du matériau. Le contact doit être juste, pas forcé et pas trop lâche.

Référence vidéo: Tutoriel manuel de mise au point laser.

Une comparaison entre l'autofocus et la mise au point manuelle.

4. Cinq conseils pour vous aider à concentrer votre laser pour de meilleurs résultats

La maîtrise de l'accent ne consiste pas seulement à aligner le laser précisément à la surface du matériau. Il s'agit également de savoir quand faire des ajustements intentionnels pour obtenir de meilleurs résultats de traitement. Voici cinq conseils pratiques.

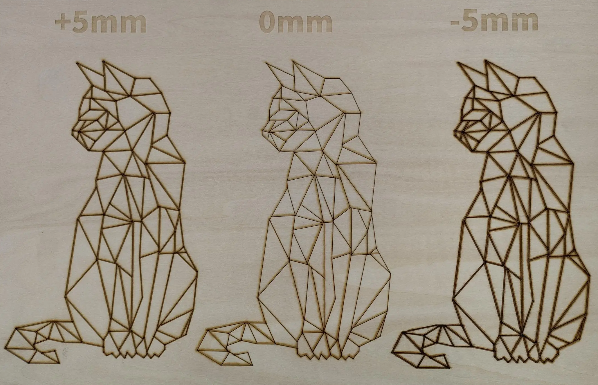

4.1 Defocus pour une gravure plus lisse

Lors de la gravure de grandes surfaces, en particulier sur le bois ou le cuir, une petite quantité de défocation, autour de ± 1-2mm, peut aider à mélanger les lignes de gravure qui se chevauchent. Cela réduit les rainures visibles entre les lignes de balayage et crée une texture plus uniforme.

4.2 Appliquer la défocation sur les matériaux sensibles à la chaleur

Les matériaux tels que les plastiques minces, les mousses souples ou les feuilles de bois déformées sont sensibles à l'accumulation de chaleur. Une défocalisation délibérée peut réduire la densité d'énergie, réduisant le risque de brûlure, de déformation ou de déformation pendant le traitement.

4.3 Defocus pour une notation plus large

Si vous souhaitez que les lignes de notation apparaissent plus larges, la défocation peut aider à augmenter la largeur de la ligne. Ceci est utile pour créer des effets stylisés ou artistiques sur des surfaces métalliques acryliques ou revêtues.

4.4 Ajuster la mise au point pour les surfaces molles ou inégales

Lorsque vous travaillez avec des matériaux aux textures molles ou inégales, tels que du tissu, du feutre ou du liège, le contact complet avec le capteur autofocus peut ne pas être fiable. Une légère défocalisation manuelle peut aider à prévenir les erreurs de mise au point et améliorer la cohérence visuelle sur toute la surface.

4.5 Exécuter des tests Focus

Différents matériaux réagissent différemment à la distribution de l'énergie laser. La meilleure façon d'obtenir le résultat souhaité est d'exécuter vous-même des tests de concentration. En testant une série de niveaux de mise au point, vous pouvez observer les changements de profondeur, de clarté, de contraste et de qualité des bords.

Cela vous permet d'affiner le niveau de mise au point en fonction du matériau et du résultat souhaité. Il n'y a pas de valeur unique. L'étalonnage par le biais de tests est essentiel pour optimiser la qualité de gravure et de découpe sur différents matériaux et exigences de conception.

Vidéo de référence: Tutoriel Thunder Laser Bolt: Comment utiliser la gravure au laser Defocus.

5. Conclusion

La focalisation est une étape critique du traitement laser. Une bonne concentration est la base de la découpe, de la gravure, du marquage et du marquage de haute qualité. De la compréhension du point focal et de la longueur focale au choix de la bonne méthode de focalisation, chaque étape affecte directement la précision, la clarté et l'efficacité du traitement.

Pour obtenir des résultats optimaux, ajustez toujours la distance de mise au point en fonction de vos besoins de traitement. Testez différents paramètres, observez comment votre machine réagit à différents matériaux et utilisez la mise au point ou la défocalisation intentionnellement. Concentrez-vous correctement et votre machine laser peut fonctionner à son plein potentiel.
