CO₂ Laser Lens Guide 1.5″, 2″, 2.5″, and 4″ Explained

Si vous avez déjà regardé les options de lentilles laser CO₂, vous avez probablement vu des tailles comme 1.5 ″, 2.0 ″, 2.5 ″ et 4.0 ″. Ces chiffres ne sont pas le diamètre physique de la lentille. Ils se réfèrent à la longueur focale de la lentille, ce qui affecte la façon dont le faisceau laser est focalisé et dans quelle mesure cette mise au point reste efficace.

Dans ce guide, nous expliquerons ce que chaque taille de lentille laser CO₂ signifie, comment les lentilles 1.5 ″, 2.0 ″, 2.5 ″ et 4.0 ″ se comparent, et quelle lentille fonctionne le mieux pour différentes applications de gravure et de découpe.

1. Que signifie la longueur focale de l'objectif laser?

La longueur focale de la lentille laser se réfère à la distance entre la lentille de focalisation et le point où le faisceau laser atteint son plus petit point focalisé. Dans les machines laser au CO₂, les focales courantes comprennent 1,5 ″, 2,0 ″, 2,5 ″ et 4,0 ″.

En général, une distance focale plus courte produit une tache focalisée plus petite. Ceci est utile pour la gravure fine, le petit texte, les graphiques haute résolution et la gravure photo détaillée. Cependant, les focales plus courtes ont également une profondeur de mise au point plus faible, ce qui signifie que la surface du matériau doit être plus plate et plus précise.

Une focale plus longue produit un point focalisé plus grand et une profondeur de focalisation plus profonde. Cela le rend plus approprié pour couper des matériaux plus épais, traiter des surfaces inégales ou travailler avec des objets qui ont une variation de hauteur. Cependant, comme la taille du point est plus grande, les focales plus longues sont généralement moins adaptées à la gravure très fine.

En termes simples:

Le choix d'une lentille laser consiste en réalité à équilibrer les détails de la gravure, la profondeur de coupe, l'épaisseur du matériau et l'état de surface.

2. Comment la longueur focale affecte la gravure et la découpe laser

La longueur focale de la lentille laser affecte directement la façon dont le faisceau laser interagit avec le matériau. Les trois facteurs les plus importants sont la taille du spot, la profondeur de la mise au point et la qualité de pointe.

2.1 Taille du spot

La taille du spot est le diamètre du faisceau laser focalisé sur la surface du matériau. Une taille de tache plus petite concentre l'énergie laser dans une zone plus petite, ce qui permet à la machine de créer des détails plus fins et des résultats de gravure plus nets.

C'est pourquoi les objectifs à focale plus courte, tels que les objectifs de 1,5 ″, sont souvent utilisés pour la gravure détaillée, les petits textes, la gravure de photos et les graphiques fins.

Cependant, une taille de tache plus petite n'est pas toujours meilleure. Lors de la gravure de grandes zones remplies, un très petit point peut rendre les lignes de balayage plus visibles si l'intervalle de ligne, le DPI ou les paramètres de gravure ne sont pas correctement ajustés. Sur certains matériaux, tels que l'acrylique, cela peut entraîner un blanchiment inégal ou une surface gravée moins lisse.

Une taille de spot plus grande peut créer un effet plus lisse dans certaines applications de gravure, en particulier lors du traitement de grandes surfaces ou de matériaux qui réagissent fortement à la chaleur. C'est l'une des raisons pour lesquelles un objectif 2.0 ″ ou 2.5 ″ est souvent plus pratique pour la gravure générale qu'un objectif 1.5 ″.

2.2 Profondeur de la focalisation

La profondeur de mise au point fait référence à la plage sur laquelle le faisceau laser reste effectivement focalisé. Une plus grande profondeur de focalisation signifie que le laser peut maintenir l'énergie utile sur une plus grande distance verticale.

Cela est important lors de la découpe de matériaux épais, car le faisceau laser doit rester efficace non seulement sur la surface supérieure, mais aussi plus profondément à l'intérieur du matériau. Cela importe également lors de la gravure de surfaces inégales, courbes ou légèrement déformées.

Les lentilles focales plus courtes ont une profondeur de mise au point plus faible. Ils sont plus sensibles à la précision de mise au point et à la planéité du matériau.

Les lentilles focales plus longues ont une profondeur de mise au point plus profonde. Ils sont plus indulgent lorsqu'ils travaillent avec des matériaux plus épais ou des surfaces inégales.

2.3 Profondeur de coupe et qualité des arêtes

Pour la découpe laser, la longueur focale affecte la façon dont le faisceau laser peut maintenir l'énergie à travers l'épaisseur du matériau.

Un objectif à focale plus courte peut créer un kerf étroit et une concentration d'énergie élevée à la surface, mais sa plage de mise au point peu profonde le rend moins efficace pour les matériaux plus épais. À mesure que la coupe devient plus profonde, le faisceau peut se propager trop rapidement, ce qui réduit l'efficacité de la coupe et la qualité des bords.

Une lentille à distance focale plus longue offre une plage de mise au point plus profonde, ce qui aide le faisceau à rester plus efficace grâce à des matériaux plus épais. C'est pourquoi les lentilles 2,5 ″ et 4,0 ″ sont souvent préférées pour la coupe de matériau d'épaisseur moyenne ou épaisse.

Cependant, une distance focale plus longue ne signifie pas automatiquement une meilleure coupe dans toutes les situations. Le résultat final de coupe dépend également de la puissance laser, de la densité du matériau, de la position de mise au point, de la vitesse de coupe, de l'assistance pneumatique et de l'alignement de la machine.

3. comparaison de lentille de laser de CO2: 1.5 ″, 2,0 ″, 2.5 ″, et 4,0 ″

La distance focale fait référence à la distance entre la lentille de focalisation et le point focal du faisceau laser. Il joue un rôle important dans la détermination de la taille du spot, de la profondeur de mise au point, des détails de gravure et de la capacité de coupe.

Pour de nombreuses machines de gravure et de découpe au laser CO₂, les focales courantes des lentilles comprennent 1,5 ″, 2,0 ″, 2,5 ″ et 4,0 ″.

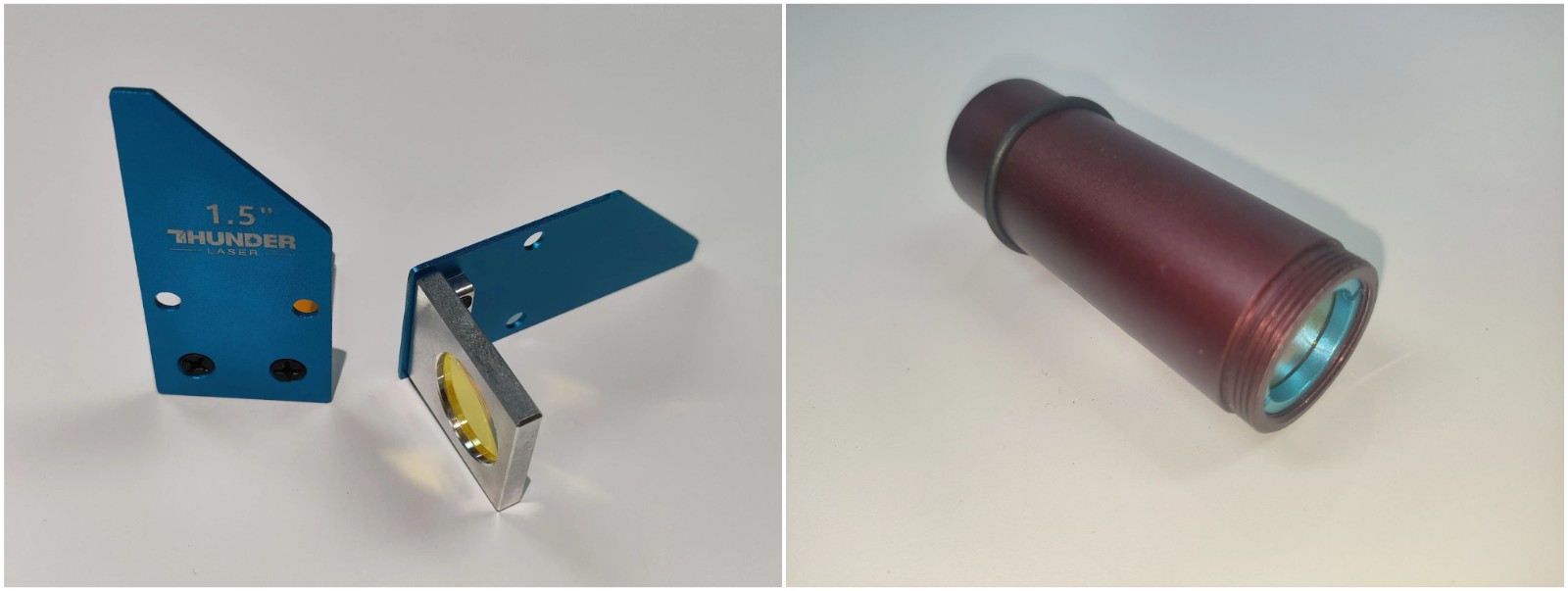

3.1 1.5 ″ Lens: Meilleur pour la gravure fine

L'objectif 1.5 ″ a une courte distance focale et produit une très petite tache focalisée. Cela le rend idéal pour les applications qui nécessitent des détails élevés et des résultats de gravure pointus.

Il est particulièrement utile pour le texte fin, la gravure de photo, les graphiques détaillés, les modèles complexes, et les petits éléments de conception. Parce que le faisceau est focalisé dans une zone plus petite, il peut produire des lignes nettes et une gravure haute résolution.

Matériaux recommandés

Papier, feuilles acryliques minces, feuille bicolore, aluminium anodisé, métaux revêtus, plastiques minces et autres matériaux nécessitant des détails de surface fins.

Meilleur pour

Gravure fine, gravure photo, petit texte, plaques signalétiques, gravure de bijoux, étiquettes et graphiques détaillés.

Avantage clé

Excellente clarté de gravure et détail fin.

Limitation

La faible profondeur de mise au point le rend moins adapté à la coupe de matériaux épais, aux matériaux déformées ou aux surfaces inégales.

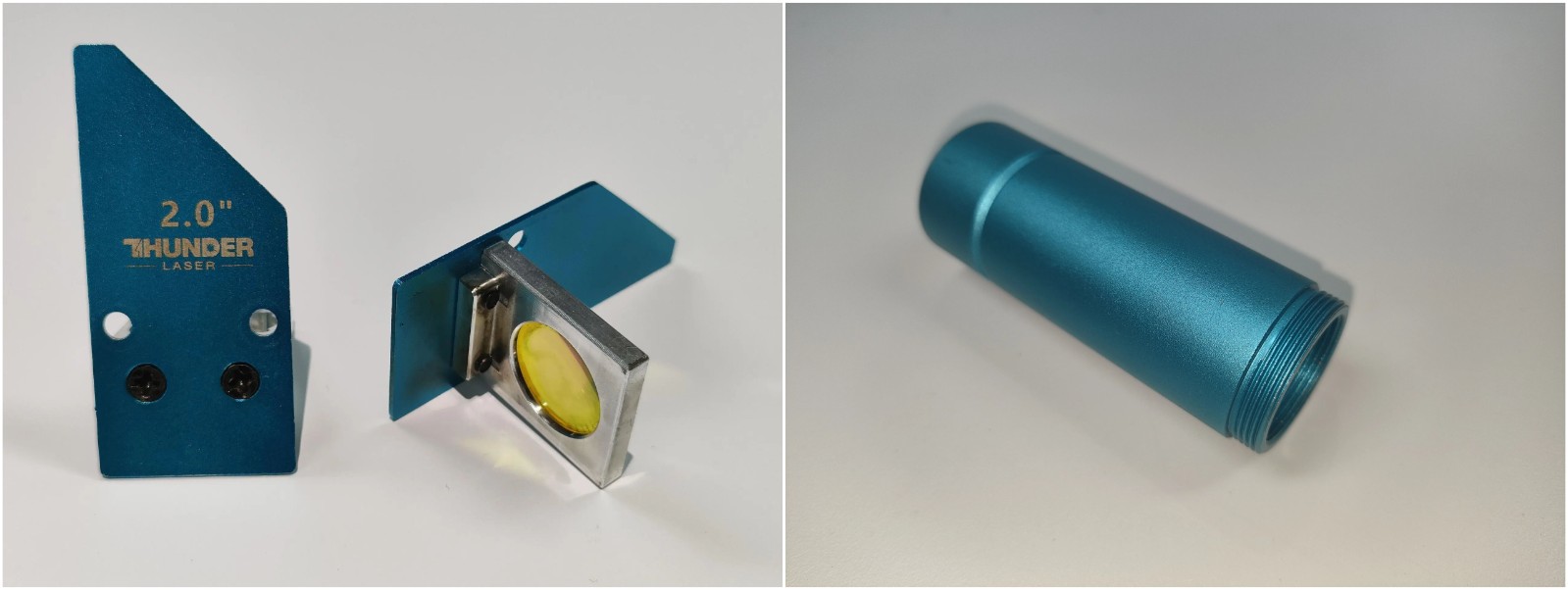

3.2 2.0 ″ Lentille: Meilleur objectif tout usage

La lentille 2.0 ″ est l'une des lentilles laser CO₂ les plus couramment utilisées, car elle offre un équilibre solide entre la qualité de gravure et la capacité de découpe.

Il peut produire de bons détails de gravure tout en étant efficace pour les tâches de coupe générales. Pour de nombreux utilisateurs, l'objectif 2.0 ″ est le choix par défaut pour le travail quotidien au laser car il fonctionne bien dans une large gamme de matériaux et d'applications.

Matériaux recommandés

Bois, acrylique, cuir, caoutchouc, tissu, papier, carton, bambou et plastiques d'épaisseur moyenne.

Meilleur pour

Gravure générale, découpe générale, fabrication de panneaux, découpe de cuir, gravure décorative, prototypage, emballage et traitement laser quotidien.

Avantage clé

Un équilibre pratique entre les détails de gravure et les performances de coupe.

Limitation

Il ne fournit pas les détails ultra-fins d'une lentille de 1,5 ″ ou la plage de mise au point plus profonde d'une lentille de 4,0 ″.

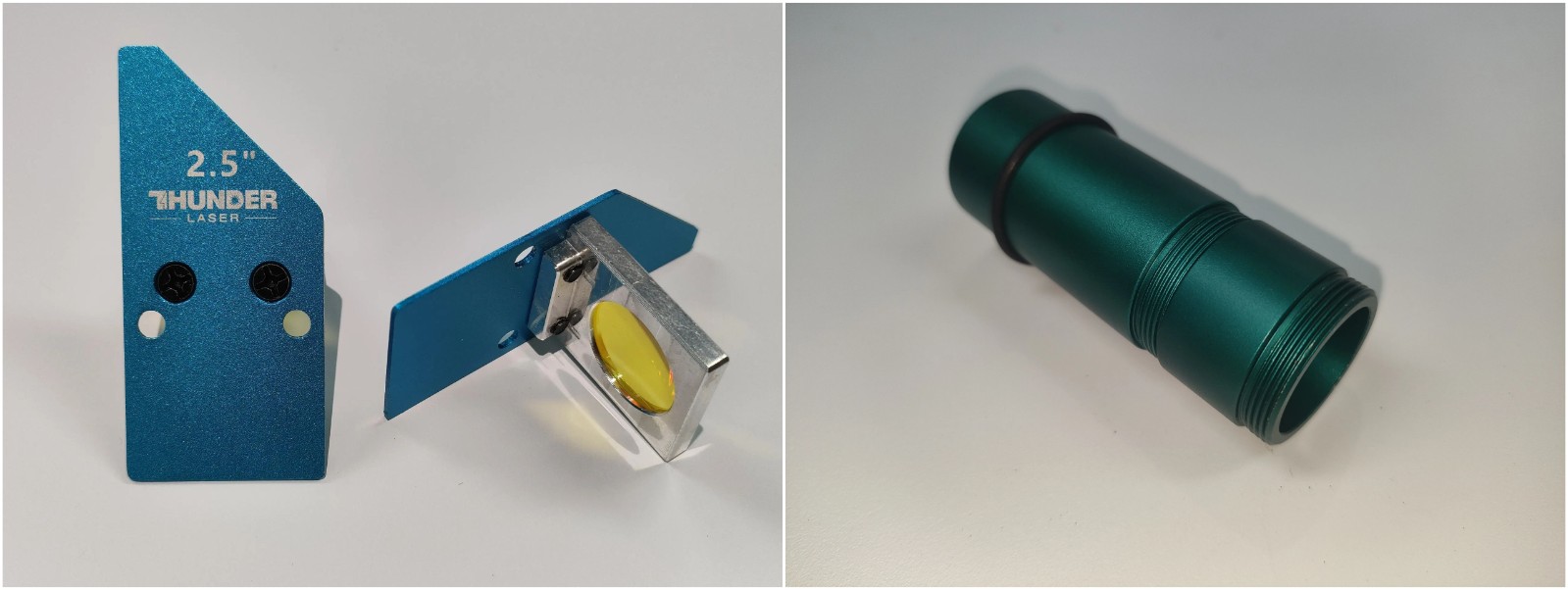

3.3 Objectif 2.5 ″: Meilleur pour les matériaux d'épaisseur moyenne

L'objectif 2.5 ″ a une distance focale plus longue que l'objectif 2.0 ″, ce qui lui donne une profondeur de mise au point plus profonde et une taille de tache légèrement plus grande. Cela le rend utile pour les utilisateurs qui ont besoin de meilleures performances de coupe tout en maintenant une qualité de gravure acceptable.

C'est souvent un bon choix pour les matériaux d'épaisseur moyenne, les panneaux de bois plus épais, l'acrylique, le MDF, le liège, le cuir, le carton et d'autres matériaux où la profondeur de coupe est plus importante que les détails de gravure extrêmement fins.

Parce que la taille du spot est légèrement plus grande, l'objectif de 2,5 "peut également aider à réduire la concentration excessive de chaleur dans certaines applications de gravure. Cela peut être utile lors de la gravure de grandes surfaces ou de matériaux qui ont tendance à se déformer sous une chaleur concentrée.

Matériaux recommandés

Bois d'épaisseur moyenne, acrylique, MDF, liège, carton, cuir, denim et carton comprimé.

Meilleur pour

Coupe d'épaisseur moyenne, coupe générale, signalisation, construction de modèles, inserts d'emballage et travail de gravure/découpe équilibré.

Avantage clé

Meilleure profondeur de coupe et une plage de mise au point plus indulgante que les lentilles plus courtes.

Limitation

Moins adapté à la gravure très fine par rapport à un objectif de 1,5 ″ ou 2,0 ″.

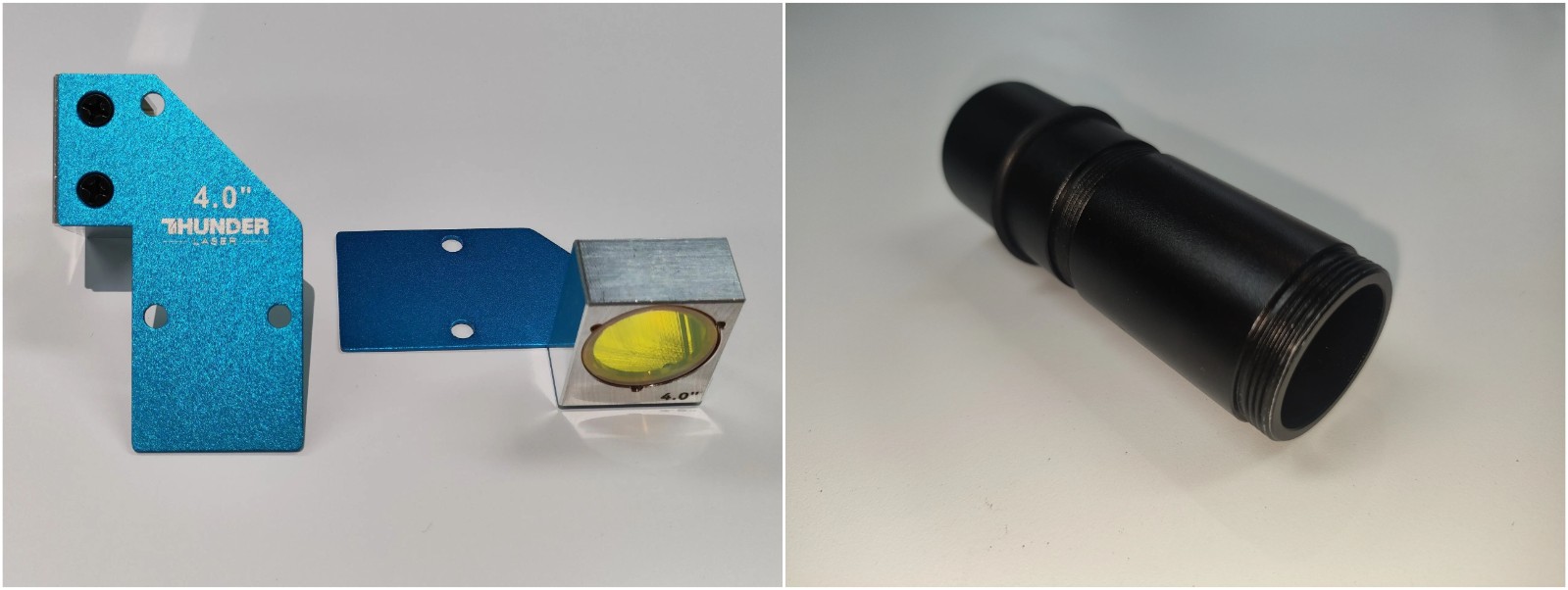

3.4 4.0 ″ Lentille: Meilleur pour les matériaux épais et les surfaces inégales

La lentille 4.0 ″ a la plus longue distance focale parmi ces options courantes. Il offre une profondeur de mise au point plus profonde, ce qui le rend plus adapté à la découpe de matériaux plus épais ou au traitement de surfaces avec variation de hauteur. Cependant, comme il produit une taille de point plus grande, ce n'est généralement pas le meilleur choix pour la gravure haute résolution ou les détails très fins.

Applications recommandées

Découpe de matériaux épais, découpe de mousse, surfaces inégales, objets courbes, gravure profonde et applications nécessitant une plus grande distance de travail.

Matériaux recommandés

Acrylique épais, bois épais, MDF de plus de 10mm, mousse EVA, mousse épaisse, matériaux empilés et surfaces inégales ou courbes.

Meilleur pour

Découpe de matériaux épais, découpe de mousse, gravure profonde, gravure de surface inégale et applications nécessitant une plage de mise au point plus profonde.

Avantage clé

Excellente profondeur de mise au point pour les matériaux épais ou inégaux.

Limitation

Pas idéal pour la gravure fine, le petit texte ou les détails haute résolution.

4. lentille recommandée de laser de CO₂ par le matériel

La meilleure lentille laser dépend du type de matériau, de l'épaisseur, de la densité et du résultat de traitement souhaité. Le tableau ci-dessous fournit un point de départ pratique pour les matériaux courants.

Guide de sélection pratique des lentilles laser CO₂ par matériau et scénario d'application.

5. Gravure vs coupe: Comment choisir la bonne lentille

Le choix d'un objectif laser CO₂ est plus facile lorsque vous définissez d'abord votre tâche principale. La gravure fine, la gravure générale, la coupe moyennement épaisse et la coupe de matériaux épais nécessitent chacune un équilibre différent entre la taille du spot et la profondeur de mise au point.

5.1 Meilleur objectif pour gravure fine

Pour la gravure fine, l'objectif 1.5 ″ est généralement le meilleur choix. Il crée une taille de spot plus petite, ce qui permet de produire des détails plus nets, des bords plus nets et une meilleure résolution.

Ceci est particulièrement utile pour la gravure photo, les petits textes, les graphiques fins, les dessins détaillés, les plaques signalétiques, la gravure sur feuille bicolore et le papier fin ou les matériaux délicats. Cependant, comme l'objectif de 1,5 "a une faible profondeur de mise au point, la surface du matériau doit être plate et bien focalisée. Il n'est pas recommandé pour la coupe de matériaux épais.

5.2 Meilleur objectif pour la gravure et la découpe générales

Pour la gravure et la découpe générales, l'objectif 2.0 ″ est généralement l'option la plus pratique. Il offre un bon équilibre entre les détails de gravure et la capacité de coupe.

Cet objectif convient aux utilisateurs qui travaillent avec de nombreux matériaux différents et ne veulent pas changer fréquemment d'objectif. C'est un choix solide pour la gravure sur bois, la gravure acrylique, la gravure et la découpe du cuir, la gravure sur caoutchouc, le traitement du papier et du carton, la fabrication de signes généraux et les tâches quotidiennes de découpe et de gravure au laser.

Pour de nombreux utilisateurs de laser CO₂, l'objectif 2.0 ″ est le meilleur objectif tout usage.

5.3 Meilleure lentille pour une coupe moyennement épaisse

Pour une coupe moyennement épaisse, la lentille 2.5 ″ est souvent un meilleur choix que la lentille 2.0 ″. Il fournit une profondeur de mise au point plus profonde, ce qui aide le laser à maintenir de meilleures performances de coupe à travers le matériau.

Il convient au contreplaqué d'épaisseur moyenne, à l'acrylique d'épaisseur moyenne, au MDF, au liège, au carton, au cuir, au denim, aux composants de modèle et aux inserts d'emballage.

L'objectif de 2,5 ″ est également utile lorsque vous souhaitez un équilibre entre profondeur de coupe et qualité de gravure acceptable.

5.4 Meilleur objectif pour la coupe épaisse ou les surfaces inégales

Pour les coupes épaisses ou les surfaces inégales, l'objectif 4.0 ″ est généralement le meilleur choix. Sa profondeur de focalisation plus profonde aide le laser à rester efficace sur une plus grande distance verticale.

Il est particulièrement utile pour les matériaux de plus de 10mm d'épaisseur, acrylique épais, bois épais, MDF épais, mousse EVA, mousse épaisse, surfaces inégales, objets incurvés, planches à roulettes, intérieurs de cuvettes et applications nécessitant plus de distance de travail.

L'objectif 4.0 ″ n'est pas idéal pour les petits textes ou la gravure fine, mais il fonctionne bien lorsque la profondeur de mise au point est plus importante que la résolution de gravure.

6. Quand devriez-vous changer ou remplacer votre lentille de laser?

Vous devrez peut-être changer votre lentille laser pour deux raisons différentes: pour correspondre à une application différente ou pour remplacer une lentille endommagée.

Vous devez passer à une distance focale différente lorsque votre objectif actuel ne correspond pas à votre projet. Par exemple, si vous passez de la gravure photo fine à la découpe acrylique épaisse, passer d'un objectif de 1,5 ″ ou 2,0 ″ à un objectif de 4,0 ″ peut donner de meilleurs résultats.

Vous devez remplacer la lentille si vous remarquez l'un des problèmes suivants:

Une lentille endommagée ou sale peut réduire la puissance du laser, affecter la qualité du faisceau et entraîner de mauvaises performances de gravure ou de coupe. Dans les cas graves, cela peut également augmenter le risque de dommages optiques supplémentaires.

Une inspection et un nettoyage réguliers peuvent prolonger la durée de vie de la lentille et aider à maintenir une performance laser stable.

Explorez notreGuide vidéo completPour des didacticiels étape par étape sur toute la gamme de produits Thunder Laser.

7. conseils de sécurité pour changer et nettoyer les lentilles laser

Changer ou nettoyer une lentille laser nécessite une manipulation minutieuse. La lentille est un composant optique, et même de petites rayures, empreintes digitales ou particules de poussière peuvent affecter les performances du laser.

7.1 Éteindre la machine avant de remplacer la lentille

Toujours éteindre la machine laser avant de remplacer ou de nettoyer l'objectif. Assurez-vous que la tête laser ne bouge pas et que la machine est dans un état sûr.

Ne tentez jamais de retirer ou d'installer un objectif pendant que le laser est en marche ou que l'appareil fonctionne. Cela peut créer des risques pour la sécurité et endommager la machine.

Avant de travailler sur l'objectif, suivez les instructions du fabricant pour désactiver le système laser en toute sécurité.

7.2 Maintenir la zone de travail propre

Une zone de travail propre aide à empêcher la poussière, les débris et les petites particules de contaminer l'objectif.

Avant de remplacer l'objectif, retirez les restes de matériau, les restes et la poussière du lit laser. Pour les machines avec une plate-forme en nid d'abeille, assurez-vous que la surface est exempte de petites particules qui pourraient tomber dans la monture d'objectif ou interférer avec le processus de remplacement.

Pour les machines de la série Nova, il est particulièrement important de garder la plate-forme en nid d'abeille claire avant de changer l'objectif. Les débris sur la plate-forme peuvent rendre le remplacement plus difficile et peuvent affecter la propreté ou l'alignement de la machine.

7.3 Évitez de perdre de petites pièces pendant le remplacement de la lentille

Certains ensembles de lentilles laser comprennent de petites vis, des rondelles, des bagues de retenue ou d'autres petites pièces. Ces composants peuvent être faciles à perdre lors du remplacement de la lentille.

Pour les machines de la série Bolt, il est recommandé de placer un chiffon propre ou un tapis doux sur la plate-forme avant le démontage. Cela aide à attraper de petites pièces et les empêche de tomber dans les lacunes de la plate-forme.

Garder toutes les pièces organisées pendant le remplacement peut prévenir les erreurs d'installation et protéger la machine contre les dommages accidentels.

7.4 Nettoyer la lentille avec les outils optiques appropriés

Utilisez des outils de nettoyage optiques appropriés lors du nettoyage de la lentille laser. Évitez de toucher la surface de l'objectif directement avec vos doigts.

Les outils de nettoyage recommandés comprennent le tissu de nettoyage de la lentille, un chiffon optique non pelucheux, une solution de nettoyage de la lentille appropriée, un souffleur d'air ou un dépoussiéreur d'air propre et des gants propres.

Tout d'abord, retirez la poussière en vrac avec un souffleur d'air. Appliquez ensuite une petite quantité de solution de nettoyage de lentille sur le tissu de la lentille ou le tissu optique. Essuyez doucement l'objectif sans appliquer de pression excessive.

N'utilisez pas de produits chimiques agressifs, de tissu rugueux, d'essuie-tout ou de matériaux abrasifs. Ceux-ci peuvent rayer le revêtement de la lentille et réduire les performances optiques.

8. Conclusion

Choisir la bonne distance focale de la lentille laser CO₂ peut faire une différence majeure dans la qualité de la gravure, la profondeur de coupe, la finition des bords et la stabilité globale du traitement.

Un objectif de 1,5 ″ est le meilleur pour la gravure fine et les détails haute résolution. Une lentille 2.0 ″ est la meilleure option polyvalente pour la gravure et la découpe générales. Une lentille de 2,5 ″ est meilleure pour les matériaux d'épaisseur moyenne et les performances de coupe équilibrées. Une lentille 4.0 ″ est idéale pour les matériaux épais, les surfaces inégales et les applications qui nécessitent une profondeur de mise au point plus profonde.

La bonne lentille dépend de votre matériau, de l'épaisseur, de l'état de surface et du résultat souhaité. En comprenant la relation entre la longueur focale, la taille du point et la profondeur de mise au point, vous pouvez choisir l'objectif laser le plus approprié pour chaque projet et obtenir des résultats plus propres et plus cohérents.
