Use Air Assist to Enhance Laser Engraving and Cutting Quality A Practical Guide

Air assist est un élément crucial de la gravure et de la découpe au laser. Il affecte directement la qualité de traitement, la finition du matériau et la sécurité en contrôlant le flux d'air autour de la zone de traitement au laser. Avec le réglage de l'air assist approprié, vous pouvez éliminer les débris, réduire la surchauffe, protéger les composants optiques et obtenir des résultats plus propres et plus précis.

Dans cet article, nous expliquerons comment fonctionne l'assistance à l'air, comment la direction du flux d'air et le diamètre de la buse affectent le traitement au laser et comment optimiser les réglages d'assistance à l'air pour différents matériaux et méthodes de traitement.

1. le rôle de Air Assist dans la gravure et la découpe au laser

LeSystème d'assistance à l'airJoue un rôle essentiel dans la gravure et la découpe au laser. Il aide à prévenir l'accumulation de fumée et de débris, protège les lentilles optiques de la contamination, réduit l'accumulation de chaleur et minimise le risque d'incendie. En conséquence, l'aide d'air améliore la qualité de traitement et la sécurité opérationnelle.

ASystème d'assistance d'air correctement ajustéÉlimine les particules et les fumées générées pendant la gravure ou la découpe au laser. Cela empêche les résidus de se déposer sur la surface du matériau et aide à produire une finition plus propre et de meilleure qualité.

Sans assistance d'air adéquate, les contaminants peuvent s'accumuler sur la lentille de mise au point, réduisant l'efficacité du laser et endommageant potentiellement l'optique. L'accumulation de fumée et de chaleur peut également augmenter le risque d'incendie. Pour cette raison, l'optimisation de l'assistance aérienne est essentielle pour obtenir des résultats cohérents et maintenir des conditions de travail sûres dans les applications laser.

2. Comprendre la direction d'assistance aérienne: directe vs inclinée

La direction de l'air assist joue un rôle crucial dans les résultats de traitement au laser. Les deux configurations principales sont le flux d'air direct et le flux d'air incliné. Chaque direction de flux d'air prend en charge différents besoins de traitement.

2.1 Flux d'air direct pour la découpe laser

Le flux d'air direct pousse l'air directement dans le chemin de découpe laser. Cela aide à éliminer la fumée et les débris du trait de coupe et empêche les particules de se refixer à la surface du matériau.

Cette direction du flux d'air est particulièrement utile pour la découpe au laser car elle aide à maintenir la précision de coupe, réduit l'accumulation de résidus et soutient des bords de coupe plus propres. Par exemple, la série Nova utilise un flux d'air direct, ce qui la rend bien adaptée aux applications de coupe.

2.2 Flux d'air en angle pour la gravure au laser

Le flux d'air incliné redirige le matériau vaporisé loin de la zone de gravure. Cela aide à réduire la redéposition et maintient les motifs gravés plus clairs et plus propres.

Pendant la gravure, les particules fines et le matériau vaporisé peuvent facilement se déposer sur la surface. Le flux d'air en angle aide à éloigner ces particules de la zone de conception, améliorant la clarté de la gravure et la finition de surface.

Une comparaison du flux d'air direct et du flux d'air incliné dans le traitement au laser.

3. Impact du diamètre de la buse sur Air Assist

Le choix du diamètre de la buse joue un rôle essentiel dans l'efficacité de l'assistance à l'air lors de la gravure et de la découpe laser. La taille de la buse détermine la concentration du flux d'air, affectant directement le résultat du traitement.

3.1 Buses étroites

Les buses étroites sont idéales pour les applications de découpe laser car elles créent un flux d'air concentré. Ce flux d'air concentré élimine rapidement les débris du trait de coupe, améliorant ainsi l'efficacité et la précision.

Les buses étroites sont particulièrement efficaces pour couper des matériaux plus épais, car elles aident à prévenir l'accumulation de résidus et à soutenir des arêtes vives et propres.

3.2 Buses larges

Les buses larges produisent un flux d'air plus doux, ce qui les rend mieux adaptées à la gravure au laser et à la découpe acrylique. Ils aident à éviter un refroidissement rapide pendant le traitement, ce qui peut sinon conduire à un effet givré ou trouble sur les surfaces acryliques.

Le flux d'air plus doux d'une buse large permet au matériau de refroidir plus progressivement, aidant à préserver la clarté des bords acryliques découpés au laser.

3.3 Effet givrage dans la coupe acrylique

L'effet de givrage se produit généralement lors de la découpe au laser acrylique. Avec une buse étroite, un flux d'air concentré intense peut refroidir le bord acrylique trop rapidement, ce qui donne un bord givré. En revanche, une buse large délivre un courant d'air plus doux, permettant un refroidissement plus lent et aidant à maintenir une finition claire et polie.

Lors de la gravure au laser, les buses larges sont généralement préférées. La gravure produit plus de particules vaporisées que la coupe, et un fort flux d'air provenant d'une buse étroite peut renvoyer ces particules sur la surface du matériau, contaminant ainsi la conception. Une buse large fournit une pression d'air instantanée inférieure, aidant à minimiser la redéposition et à produire des résultats de gravure plus propres.

3.4 Conception de la buse sur les machines laser Thunder

Le coupeur de laser de série de nova emploie les buses coniques larges et étroites pour répondre à différents besoins de traitement. Une buse étroite est utilisée pour la découpe laser, tandis qu'une buse large est utilisée pour la gravure laser et la découpe laser acrylique.

En revanche, la série Thunder Bolt présente une conception structurelle différente et n'utilise pas de fixations de buses coniques.

Comparaison des buses étroites et larges pour l'assistance d'air laser.

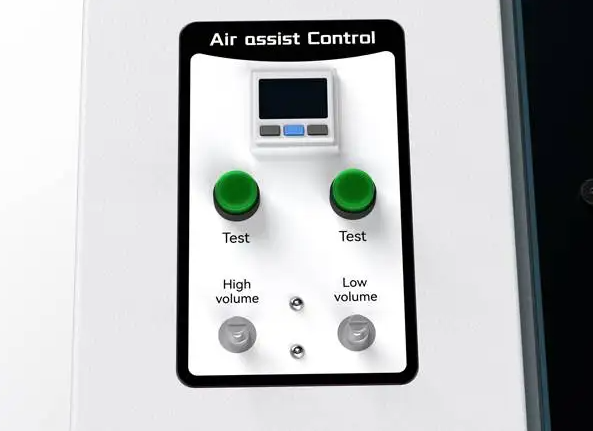

4. réglage de l'Air Assist pour Laser Gravure et Découpe

L'intensité de l'aide d'air influence de manière significative la qualité de traitement laser. Pour obtenir des performances optimales, il doit être ajusté en fonction de la méthode de traitement et du matériau utilisé.

4.1 Ajustement par type de traitement au laser

La pression d'air requise varie selon que la tâche est la gravure laser ou la découpe laser.

4.1.1 Gravure laser: Basse pression, 0.3-1 psi

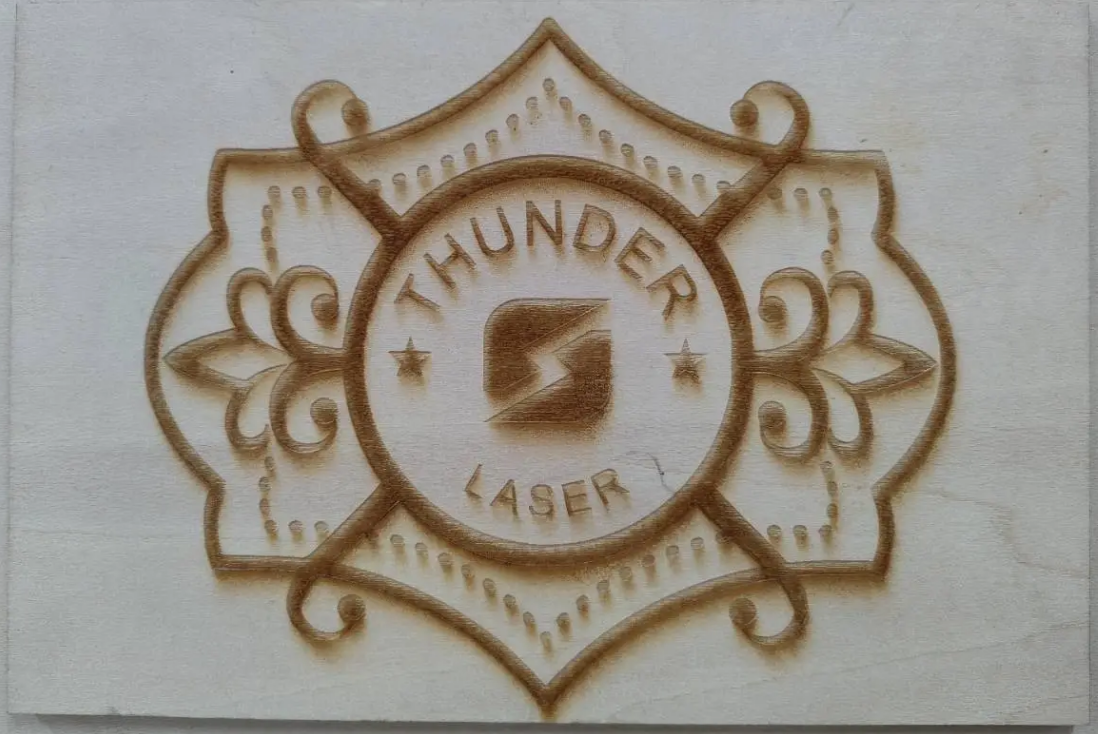

La gravure laser a tendance à produire des résidus vaporisés difficiles à disperser. L'application d'une pression d'air élevée peut forcer ces résidus à revenir sur la surface, où ils peuvent se condenser à nouveau et tacher la zone gravée.

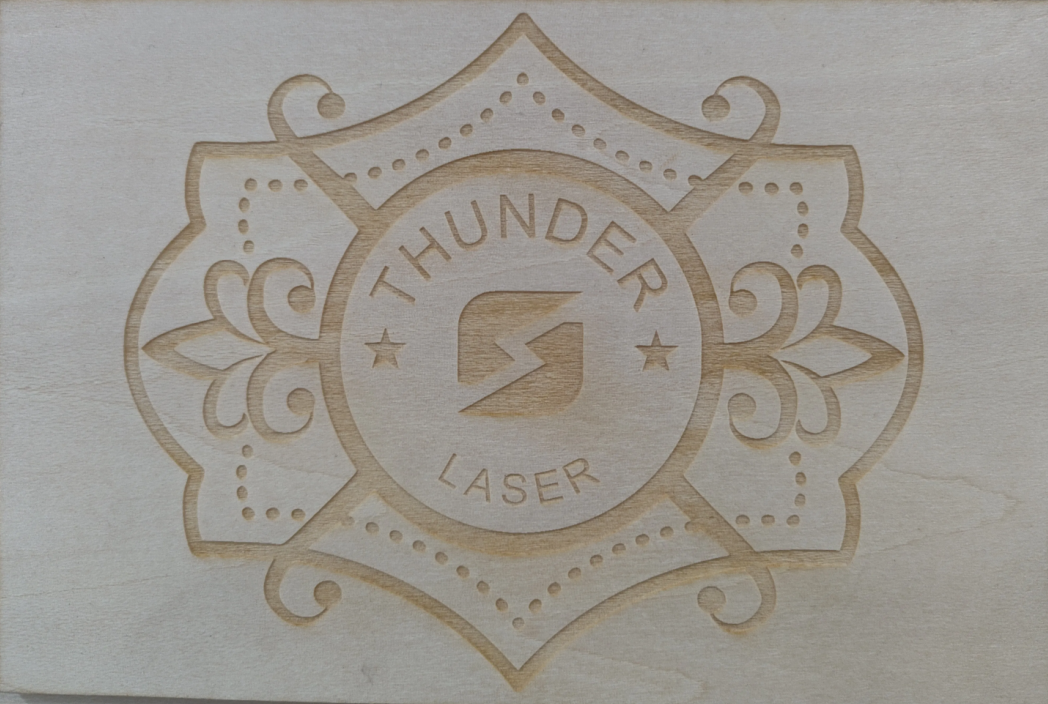

En revanche, une faible pression d'air permet aux vapeurs de se dissiper plus naturellement, en gardant la zone de gravure propre et précise. Un réglage par défaut de 0,3 psi est généralement suffisant. De légères augmentations peuvent être faites pour des applications spécifiques, mais il est généralement conseillé de ne pas dépasser 1 psi pour les travaux de gravure standard.

4.1.2 Découpe au laser: Haute pression, 7-8 psi

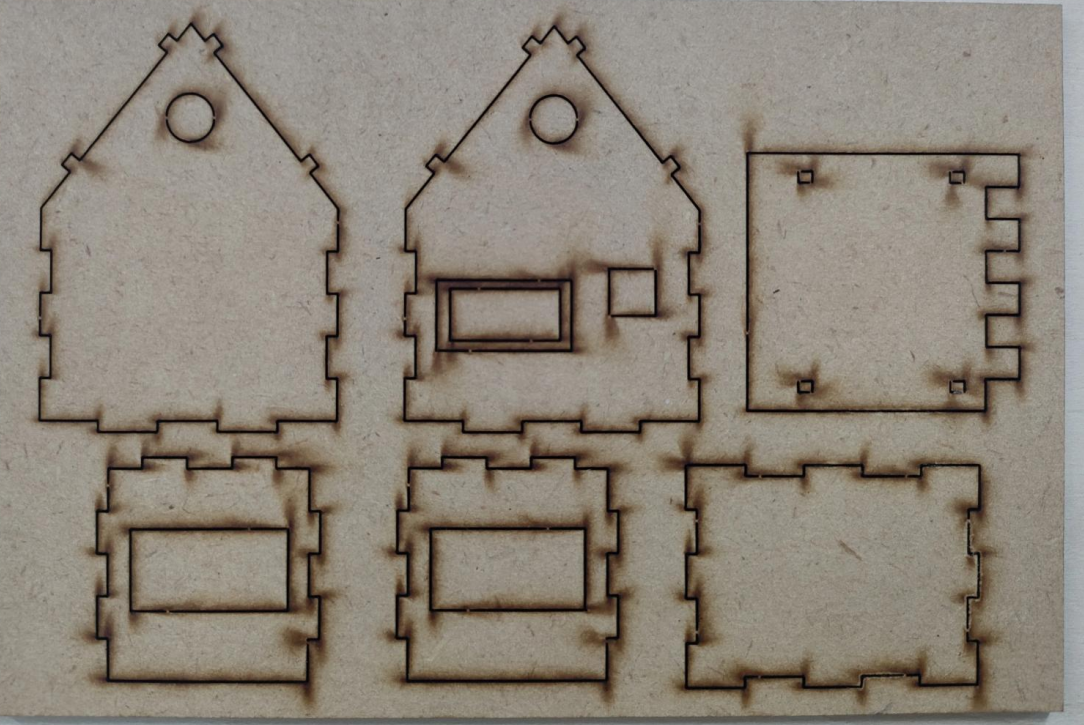

La découpe au laser implique une production d'énergie plus élevée, ce qui peut provoquer une accumulation de chaleur localisée ou même une combustion. Une forte pression d'air aide à contrôler la température et à réduire le risque de brûlure.

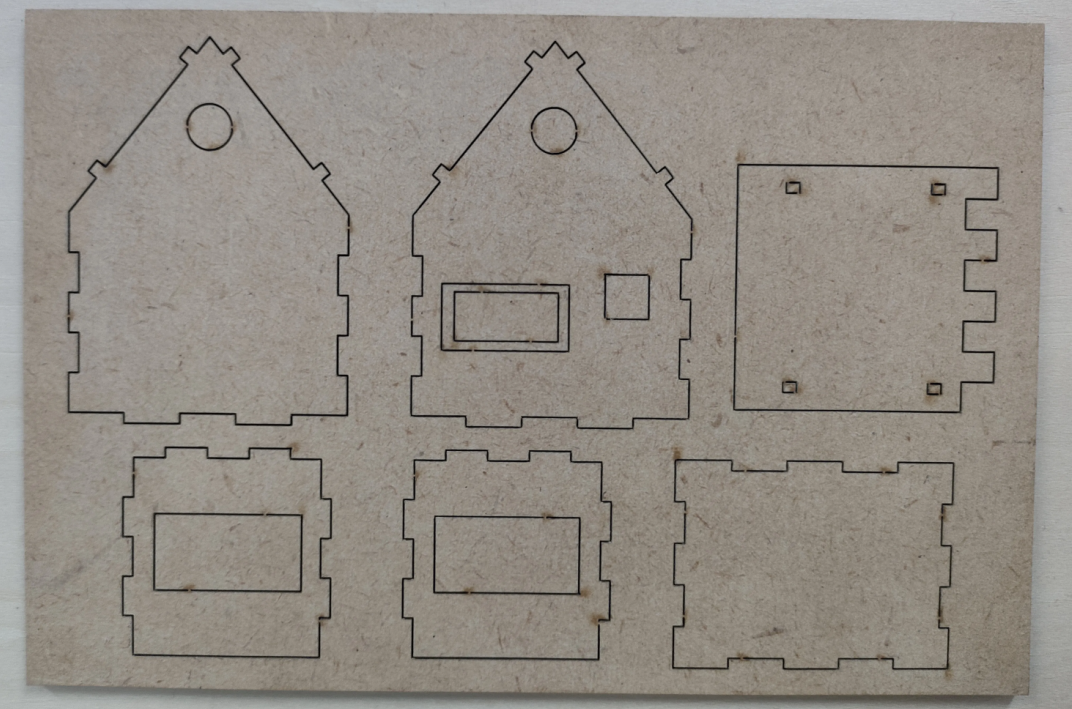

La pression atmosphérique élevée dégage également efficacement les débris vaporisés du chemin de coupe, empêchant les résidus d'adhérer à la surface. Il en résulte des bords plus propres et une finition plus lisse.

4.2 Ajustement par type de matériau

Les matériaux réagissent différemment à la pression de l'air, un contrôle précis est donc essentiel pour maintenir la qualité du traitement laser.

4.2.1 Acrylique

L'aide d'air élevée pendant la coupe acrylique de laser peut causer le refroidissement rapide, menant à un aspect givré ou nuageux sur les bords. Une pression d'air inférieure permet un refroidissement plus lent, aidant à préserver la clarté et la douceur de l'acrylique. La pression d'air doit être ajustée en fonction de l'effet visuel souhaité.

4.2.2 Caoutchouc, silicone et pierre

Le caoutchouc, le silicone et la pierre génèrent une grande quantité de poussière lors de la gravure au laser. Si la poussière n'est pas éliminée rapidement, elle peut s'accumuler et se solidifier à la surface, entraînant des motifs flous ou déformés.

Pour obtenir des résultats clairs, une pression d'air plus forte peut être nécessaire à la fois pour la gravure et la découpe au laser afin que les débris soient emportés de la zone de travail.

4.2.3 carreaux de céramique de zircone

La gravure au laser de carreaux de céramique de zircone nécessite une pression d'air stable dans la plage de 7-8 psi. Une pression d'air inadéquate peut entraîner un refroidissement insuffisant et provoquer la fissuration du matériau.

Cependant, une pression excessive peut refroidir la surface trop rapidement et affecter la qualité de la gravure. Un réglage stable, modérément haute pression est important pour obtenir des résultats propres sans endommager le carreau.

4.2.4 Papier

Le papier est léger et délicat, ce qui le rend enclin à se déplacer sous une pression d'air élevée. Cependant, une faible pression d'air peut entraîner des bords brûlés. Pour résoudre ce problème, une forte pression d'air peut être utilisée avec du ruban adhésif ou une table à vide pour maintenir le papier en place.

Cette approche permet de maintenir à la fois la qualité des bords et la stabilité du matériau pendant la découpe au laser.

Recommandations sur l'assistance aérienne par méthode de traitement et type de matériau.

5. Comment déterminer le meilleur réglage Air Assist

Dans le traitement au laser, il n'y a pas de réglage de l'aide à l'air unique. Le niveau optimal doit être ajusté dynamiquement en fonction des conditions de découpe ou de gravure en temps réel. Lorsque les réglages par défaut produisent des résultats sous-optimaux ou anormaux, utilisez les directives suivantes pour affiner l'assistance aérienne.

5.1 Manipulation de l'allumage pendant le traitement au laser

Si l'allumage se produit, augmentez immédiatement l'aide d'air jusqu'à ce que la flamme soit supprimée. Si l'assistance à air plein ne parvient pas à éteindre le feu, utilisez un souffleur d'air auxiliaire ou passez à un matériau plus résistant au feu pour assurer un traitement sûr.

5.2 Traiter les résidus ou la coloration près des lignes de coupe

Si des résidus ou des taches apparaissent près des lignes de coupe, augmentez progressivement l'aide à l'air jusqu'à ce que la zone de coupe soit propre et exempte de dépôts. Ces taches sont généralement causées par des particules vaporisées qui n'ont pas été complètement éliminées pendant la coupe.

5.3 Réduction des taches de poussière en forme d'éventail autour des zones gravées

Les taches de poussière en forme d'éventail autour des zones gravées peuvent généralement être effacées, mais l'apparence fréquente indique souvent une assistance aérienne excessive. Dans ce cas, réduisez progressivement l'intensité de l'aide à l'air jusqu'à ce que la surface gravée reste propre et nette sans contamination visible.

5.4 Meilleures pratiques pour le réglage de la pression atmosphérique

Lorsque vous ajustez la pression d'air, ajustez par incréments de 0,5 psi et observez le résultat à chaque étape jusqu'à ce que le résultat souhaité soit atteint.

Il est essentiel de veiller à ce que la pression de l'air ne baisse jamais au point de compromettre la sécurité, en particulier en permettant des flambées ou des brûlures. Le maintien d'une pression minimale sûre est essentiel pour un fonctionnement stable et fiable.

6. Conclusion

Que vous graviez des céramiques délicates au laser ou que vous couchiez de l'acrylique épais, les bons réglages de l'air peuvent faire une différence significative. En comprenant comment la direction du flux d'air, la taille de buse et la pression d'air interagissent avec des matériaux spécifiques, vous pouvez réduire les défauts, améliorer la qualité de sortie et réduire le risque d'incendie ou de contamination.

Avec un réglage minutieux et une observation cohérente, l'air assist devient un outil puissant pour optimiser votre flux de travail laser.
