Common Laser Engraving Fill Modes You Should Know

Un mode de remplissage, également appelé motif de remplissage, contrôle la façon dont le laser grave les zones solides à l'intérieur d'une conception. Il détermine si le laser scanne en lignes droites, se croise en angles ou suit le contour de la forme. Le choix que vous faites peut doubler votre temps de gravure ou le couper en deux. Il peut également transformer une texture lisse et uniforme en une bande ou inégale.

Si vos gravures semblent inégales, prennent trop de temps ou montrent des lignes de balayage visibles, il y a de fortes chances que le problème ne soit pas votre puissance ou votre vitesse. C'est peut-être la façon dont vous définissez votre mode de remplissage de gravure laser. Apprendre à sélectionner et affiner ce réglage est l'un des moyens les plus faciles de débloquer des résultats de gravure plus rapides, plus propres et plus professionnels.

1. Pourquoi les modes de remplissage comptent dans la gravure laser

Tous les modèles de remplissage ne sont pas créés égaux, et votre choix peut faire la différence entre un design qui a l'air professionnel et un autre qui ne le fait pas. Différents motifs créent différents effets de surface. Le mode de remplissage de gravure laser que vous utilisez définit comment votre laser se déplace, comment la chaleur se propage et comment chaque détail de votre gravure prend forme.

Un chemin de remplissage bien optimisé peut réduire considérablement le temps de gravure tout en gardant les bords nets et uniformes. En revanche, un mode de remplissage mal choisi peut entraîner un ombrage inégal, un désalignement ou des vibrations mécaniques, en particulier sur les systèmes à portique lourds.

En bref, le mode de remplissage de gravure au laser façonne directement votre résultat final de gravure. Choisir le bon n'est pas seulement une question d'efficacité. Il s'agit d'obtenir le look que vous voulez sans essais et erreurs supplémentaires.

2. types communs de modes de remplissage de gravure laser

Choisir le bon mode de remplissage de gravure laser peut faire la différence entre une gravure lisse et professionnelle et un résultat inégale et frustrant. Voici les principaux types de modes de remplissage utilisés dans la gravure laser, ainsi que leurs caractéristiques, avantages et inconvénients potentiels.

2.1 Remplir une seule direction

Comment ça marche:Le laser scanne dans une seule direction. Après avoir terminé une ligne, il revient rapidement pour commencer la ligne suivante.

Avantages:

• Vitesse de traitement rapide.
• Distorsion thermique minimale.
• Texture de surface cohérente.

Inconvénients:

• Plus de déplacements au ralenti.
• Les coins peuvent surchauffer.

2.2 Remplissage directionnel à

Comment ça marche:Le laser est gravé dans un mouvement de balayage latéral, gravant dans les deux sens, de gauche à droite et de droite à gauche, lors de chaque passage.

Avantages:

• Efficacité accrue grâce à la réduction du temps de trajet au ralenti.
• Le temps de gravure peut être réduit d'environ 50% par rapport au remplissage à une seule direction.

Inconvénients:

• Accumulation de chaleur accrue, ce qui peut affecter les propriétés du matériau.
• Les passes en avant et en arrière peuvent créer des différences de texture.

2.3 Crosshatch

Comment ça marche:Le laser remplit le long d'une direction d'abord, puis effectue un second passage perpendiculaire à la première, créant un motif entrecroisé.

Avantages:

• Crée des surfaces extrêmement uniformes avec une texture très cohérente.
• Fournit un contrôle précis de la profondeur sur la zone gravée.
• Réduit le biais directionnel, donnant un résultat uniforme quelle que soit l'orientation.

Inconvénients:

• Prend beaucoup plus de temps que le remplissage à une seule direction, environ deux fois le temps.
• Un mouvement plus complexe peut légèrement augmenter l'usure de la machine sur de longues courses.

2.4 Remplissage en spirale

Comment ça marche:Le laser commence au centre et se déplace vers l'extérieur dans un chemin en spirale.

Avantages:

• Même la distribution de la chaleur.
• Minimise le gauchissement des bords du matériau.
• Haute précision au centre.

Inconvénients:

• La trajectoire de déplacement est complexe, de sorte que la distorsion du motif peut se produire si la précision de la machine est insuffisante.

A comparison table of common laser engraving fill modes.

3. Conseils pour optimiser les paramètres du mode de remplissage de gravure laser

L'optimisation de votre mode de remplissage de gravure laser peut faire une différence notable dans la vitesse de gravure et la qualité de la gravure. Les conseils suivants se concentrent sur les ajustements pratiques que vous pouvez faire tout de suite pour obtenir de meilleurs résultats de votre machine laser.

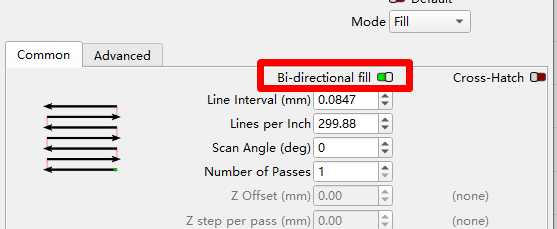

3.1 Activer le remplissage bidirectionnel pour une plus grande efficacité

L'utilisation du mode de remplissage bidirectionnel permet au laser de graver en continu dans les deux sens, de gauche à droite et de droite à gauche, sans revenir au début de chaque ligne. Ce réglage simple peut réduire considérablement le voyage au ralenti et réduire le temps de gravure de près de moitié, en particulier sur les conceptions grandes ou simples.

Bien que le remplissage bidirectionnel soit généralement efficace, certains matériaux ou conceptions très détaillées peuvent encore bénéficier d'un remplissage monodirectionnel pour maintenir une texture plus uniforme.

3.2 Activer le décalage bidirectionnel pour améliorer les résultats de gravure

Lors de la gravure en mode de remplissage bidirectionnel, la tête laser balaye à la fois de gauche à droite et de droite à gauche pour accélérer la production. Cependant, de légers retards mécaniques ou différences de temps entre les deux directions peuvent provoquer un décalage bidirectionnel, où les lignes gravées ne s'alignent pas parfaitement.

Cela apparaît souvent sous forme d'ombres ou de doubles bords, en particulier dans les petits textes ou les graphiques fins. Pour corriger cela, activez la fonction de compensation de décalage bidirectionnel dans votre logiciel et affinez la valeur de décalage, généralement entre 0,02mm et 0,05mm, jusqu'à ce que les deux directions de balayage s'alignent précisément.

Ce réglage simple peut sensiblement affiner la définition des bords et améliorer la clarté globale de la gravure.

3.3 Éviter d'utiliser Crosshatch avec un système de portique

Sur la plupart des machines laser à portique CO2, l'axe Y doit déplacer tout le portique, qui est lourd et présente une inertie élevée. Le mouvement répété à grande vitesse de l'axe Y peut provoquer un choc mécanique, réduire la précision de positionnement, raccourcir la durée de vie de la machine et augmenter la résonance.

De plus, alors que la plupart des machines compensent les décalages de balayage sur l'axe X, l'axe Y peut manquer de cette fonctionnalité, ce qui peut entraîner un désalignement sur les bords. Pour ces raisons, la hachure croisée ne convient pas à toutes les machines laser, en particulier les machines équipées d'un système à portique, et ne doit être utilisée sélectivement que lorsque l'uniformité est critique.

Lecture connexe:Meilleures pratiques pour la gravure de la couche de remplissage et les paramètres à surveiller

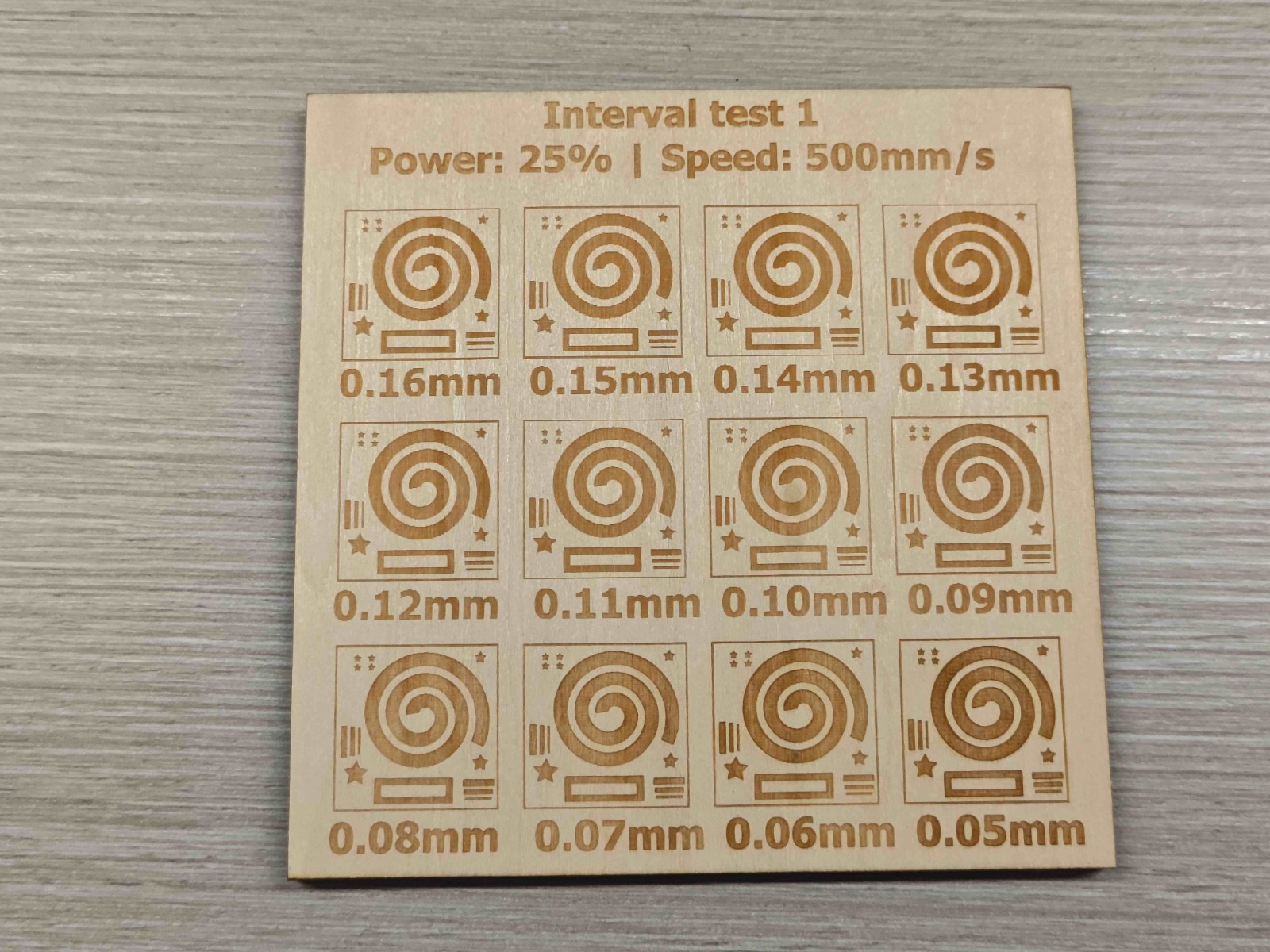

3.4 Ajuster l'intervalle de ligne pour équilibrer les détails et la vitesse

Une fois que vous avez choisi un mode de remplissage de gravure laser approprié, tel que le remplissage unidirectionnel ou bidirectionnel, l'étape suivante consiste à affiner son paramètre clé: intervalle de ligne.

L'intervalle de ligne, l'espacement entre les lignes gravées, est l'un des paramètres les plus simples mais les plus percutants à ajuster. Les intervalles étroits fournissent des détails plus fins et des surfaces plus lisses, mais ils augmentent naturellement le temps de gravure. Des intervalles plus larges accélèrent la production mais peuvent réduire les détails subtils.

Expérimenter différents intervalles pour chaque matériau et type de projet vous aidera à trouver l'équilibre optimal entre qualité et efficacité.

3.5 Ajuster l'angle de balayage pour un mouvement cohérent

Après avoir choisi un mode de remplissage de gravure laser approprié, il est tout aussi important de définir un angle de balayage approprié. L'angle de balayage détermine la direction dans laquelle le laser remplit chaque ligne, et il affecte directement la stabilité mécanique et l'uniformité de gravure.

Le réglage de l'angle de balayage à 0 ° ou 180 ° permet de garantir que la tête laser se déplace uniformément dans une direction horizontale, minimisant ainsi les contraintes mécaniques inutiles. Évitez les angles non standard lorsque cela est possible, car ceux-ci peuvent introduire une complexité de mouvement supplémentaire, réduire la précision et augmenter l'usure des composants mécaniques au fil du temps.

L'alignement correct de l'angle de balayage complète d'autres paramètres de remplissage pour maintenir la précision et la cohérence.

3.6 Optimiser le regroupement de remplissage pour réduire le mouvement au ralenti

Alors que le mode de remplissage contrôle la manière dont chaque zone individuelle est gravée, le regroupement de remplissage détermine l'ordre et le chemin entre plusieurs zones gravées. Ensemble, ils définissent le rythme de gravure global.

Un regroupement approprié minimise les mouvements inutiles et assure un alignement cohérent, en particulier pour les conceptions complexes ou multi-éléments. Le test de différentes stratégies de regroupement vous permet d'obtenir un flux de travail plus fluide et des cycles de gravure plus courts sans compromettre la précision.

4. Conclusion

L'optimisation du mode de remplissage de la gravure laser est essentielle pour obtenir une qualité de gravure constante et un flux de travail efficace. Le choix du mode, qu'il soit unidirectionnel, bidirectionnel, croisé ou autre, affecte directement la stratégie de balayage, l'alignement des lignes, la texture de la surface et la précision globale.

Comprendre comment le mode de remplissage de gravure au laser influence le mouvement du laser vous permet d'effectuer des ajustements éclairés pour des résultats de gravure plus fluides, plus rapides et plus fiables.
