How to Set Laser Offset Properly? A Practical Guide for Accurate Cuts

Ethan a passé des heures à concevoir une boîte de rangement en bois pour le vin. Chaque fente et onglet aligné parfaitement dans sa conception. Mais lorsque le laser a fini de couper, les pièces ne correspondaient pas. Certains joints étaient trop serrés, tandis que d'autres étaient trop lâches. Il a vérifié le fichier encore et encore, mais tout semblait correct.

C'est l'une des frustrations les plus courantes dans les projets de découpe au laser, en particulier lors de la création de conceptions imbriquées telles que des boîtes, des modèles ou des pièces mécaniques. Le problème n'est pas toujours le design lui-même. Souvent, il vient de laser offset.

Dans ce guide, nous expliquerons ce qu'est le décalage laser, pourquoi il est important, comment le mesurer correctement et comment appliquer le bon décalage dans votre flux de travail de découpe pour obtenir des ajustements précis de manière plus cohérente.

1. qu'est-ce que le décalage laser dans la découpe laser?

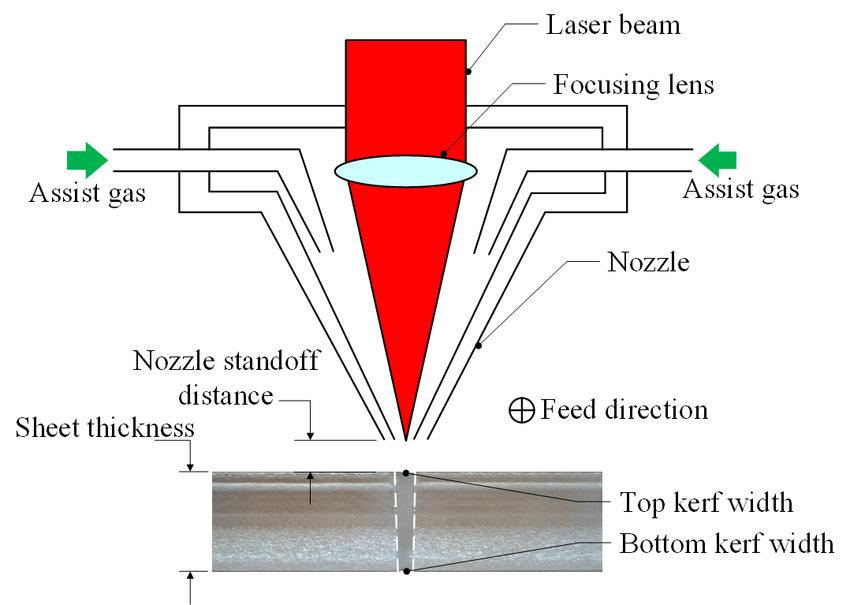

Chaque faisceau laser a une largeur finie. Comme il coupe, il vaporise une bande étroite de matériau connu sous le nom de kerf. Si cette saignée n'est pas correctement prise en compte, la pièce finale peut devenir légèrement plus petite ou plus grande que la conception originale, et les pièces peuvent ne pas s'emboîtent correctement.

Le décalage de laser, également appelé compensation de kerf, est le petit ajustement fait au chemin de coupe pour s'assurer que la pièce finale assortit les dimensions prévues de conception aussi étroitement que possible.

Source de l'image: Amélioration de la qualité de la découpe au laser de la feuille de polyméthacrylate de méthyle: investigation expérimentale et optimisation.

Par exemple, si vous concevez une fente de 10mm de large mais que le laser enlève 0,2mm de matériau le long de chaque bord, la largeur réelle de la fente sera de 9,8mm Sans appliquer de décalage laser, cette différence peut s'accumulerCoupes multiplesCe qui entraîne des joints trop serrés ou trop lâches.

Le décalage laser est appliqué différemment selon le type de coupe:

• Contours extérieurs: Le décalage est appliqué vers l'intérieur afin que la pièce ne devienne pas surdimensionnée.
• Contours intérieurs: Le décalage est appliqué vers l'extérieur pour éviter que la découpe ne soit trop petite.

En bref, le décalage laser comble le fossé entre votre conception numérique et la coupe du monde réel, aidant les pièces finies à correspondre plus précisément aux dimensions prévues.

2. Pourquoi offset laser est important dans la découpe laser

Même la conception la plus précise peut échouer si le décalage du laser n'est pas réglé correctement. Dans la découpe au laser, le faisceau enlève toujours une petite quantité de matériau le long de son trajet. Sans compensation de cette perte matérielle, les dimensions réelles de la pièce ne correspondent pas parfaitement au fichier numérique.

Cette petite différence peut avoir un grand impact. Pour les projets tels que les boîtes d'ajustement à pression, les modèles mécaniques ou les modèles de précision, un décalage inexact peut entraîner des pièces qui ne s'alignent pas, des joints qui se brisent ou des bords qui présentent des espaces non désirés.

En production, ces erreurs peuvent entraîner un gaspillage de matériaux, un temps d'installation plus long et des résultats incohérents entre les lots.

Le calibrage approprié de décalage de laser améliore l'exactitude dimensionnelle et la répétabilité. Une fois le décalage correct défini pour un matériau et une configuration de machine spécifiques, chaque coupe peut reproduire la même géométrie de manière plus cohérente. Cela améliore l'ajustement et la finition de vos pièces tout en réduisant les essais, en économisant du temps et en améliorant l'efficacité du flux de travail.

3. Comment estimer et calibrer le décalage laser

Il n'y a pas de valeur universelle de décalage de laser qui fonctionne pour chaque travail. La valeur correcte dépend de plusieurs variables, y compris le type de laser, le système de mouvement, le logiciel de contrôle, le matériau, l'épaisseur et les exigences du processus.

Cependant, vous pouvez estimer et calibrer le décalage laser en tenant compte de deux facteurs clés:

• Taille de tache: la taille minimum de tache après focalisation, influencée par la longueur d'onde de laser, qualité de poutre, etLongueur focale de la lentille.
• Largeur de la zone affectée par la chaleur: région où le matériau fond, se vaporise ou brûle sous l'énergie laser.

La zone affectée par la chaleur dépend de plusieurs conditions:

• Type de matériau: le bois, l'acrylique et le métal conduisent la chaleur différemment et produisent donc différentes largeurs de kerf.
• Épaisseur du matériau: des feuilles plus épaisses créent généralement des kerfs plus larges.
• Puissance et vitesse du laser: une puissance plus élevée ou une vitesse plus lente augmente l'apport de chaleur et peut élargir la coupe.
• Élasticité du matériau: les matériaux élastiques tels que le bois peuvent tolérer des décalages légèrement plus serrés, tandis que les matériaux fragiles tels que l'acrylique ont moins de tolérance et peuvent se fissurer si l'ajustement est trop serré.

Vous pouvez mesurer la largeur réelle du kerf en utilisant une méthode de test simple.

3.1 Étape 1: Préparer le dossier de test

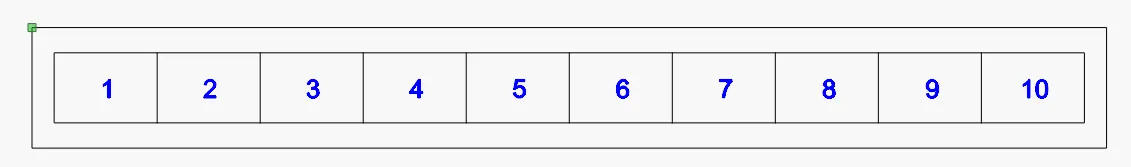

Créez une rangée de carrés identiques avec des dimensions exactes, telles que 20 × 20mm, placés consécutivement à l'intérieur d'un cadre rectangulaire dans votre logiciel laser. Dans l'exemple ci-dessous, le nombre de carrés est n = 10.

3.2 Étape 2: Couper le motif

Utilisez le même matériau, l'épaisseur et les paramètres que vous prévoyez d'utiliser pour le projet réel, y comprisPuissance laser, Vitesse de traitement laser, Focus, EtAir aider.

N'appliquez aucun décalage à ce stade. Ce test est utilisé pour déterminer ce que le décalage devrait être.

3.3 Étape 3: Mesurer la largeur de Kerf

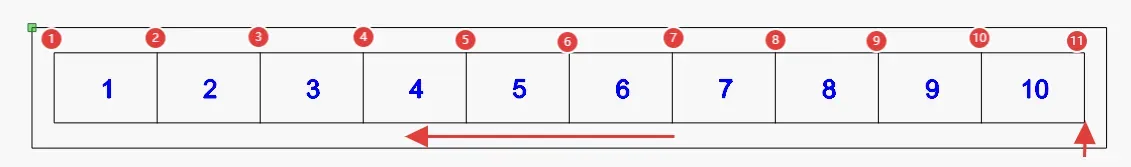

Après la coupe, replacez les carrés dans le cadre rectangulaire dans leur ordre d'origine. Poussez tous les carrés fermement contre une paroi intérieure du cadre, comme le côté gauche. Cela laissera un espace visible sur le côté opposé.

Utilisez un étrier pour mesurer cet écart, marqué L, aussi précisément que possible. Répétez la mesure plusieurs fois et prenez la moyenne pour réduire l'erreur aléatoire. Vous pouvez également exécuter plusieurs tests identiques et faire la moyenne des résultats pour une meilleure fiabilité.

3.4 Étape 4: Calculer le décalage initial

Calmutez le kerf moyen pour la coupe en utilisant:

Parce que la coupe de n carrés crée n 1 lignes de kerf, la division par n 1 donne le kerf moyen par coupe.

Le décalage par arête est généralement la moitié du kerf:

3.5 Étape 5: Ajuster la tolérance du matériau

Si la tolérance dimensionnelle est importante, mesurez l'épaisseur réelle du matériau et comparez-la à l'épaisseur nominale de conception. Soit T représente l'écart par rapport à l'épaisseur nominale, positif ou négatif.

Appliquer cette correction:

Ensuite, le décalage final par côté est K/2.

3.6 Étape 6: Valider et affiner

Coupez à nouveau le même motif de test, en appliquant cette fois le décalage calculé dans votre logiciel. Mesurez le résultat et vérifiez si les dimensions correspondent à la tolérance requise.

Si le résultat est toujours éteint, ajustez le décalage par petites étapes, telles que ± 0,01-0,05mm, et testez à nouveau jusqu'à ce que l'ajustement soit acceptable.

3.7 Étape 7: Documentez vos paramètres

Enregistrez les valeurs de décalage vérifiées avec le type de matériau, l'épaisseur du matériau, la puissance du laser, la vitesse, la mise au point, l'aide à l'air et les informations sur la lentille.

Construire une base de données offset laser permet d'assurer des résultats cohérents dans les projets futurs et réduit le besoin d'étalonnage répété.

4. réglage du décalage laser pour différentes applications

Une fois que vous avez mesuré la largeur de trait de base et pris en compte la tolérance du matériau, vous pouvez appliquer le décalage laser approprié en fonction du type d'assemblage ou de projet.

Toutes les coupes ne nécessitent pas de compensation, et la façon dont vous ajustez le décalage dépend de la façon dont les pièces sont censées s'emboîter.

4.1 Coupes simples sans assemblage

Pour les coupes décoratives simples ou les formes d'une seule pièce qui n'impliquent pas de pièces imbriquées, le décalage laser est généralement inutile. La petite différence de kerf peut ne pas affecter le résultat visuel ou la fonction de la pièce.

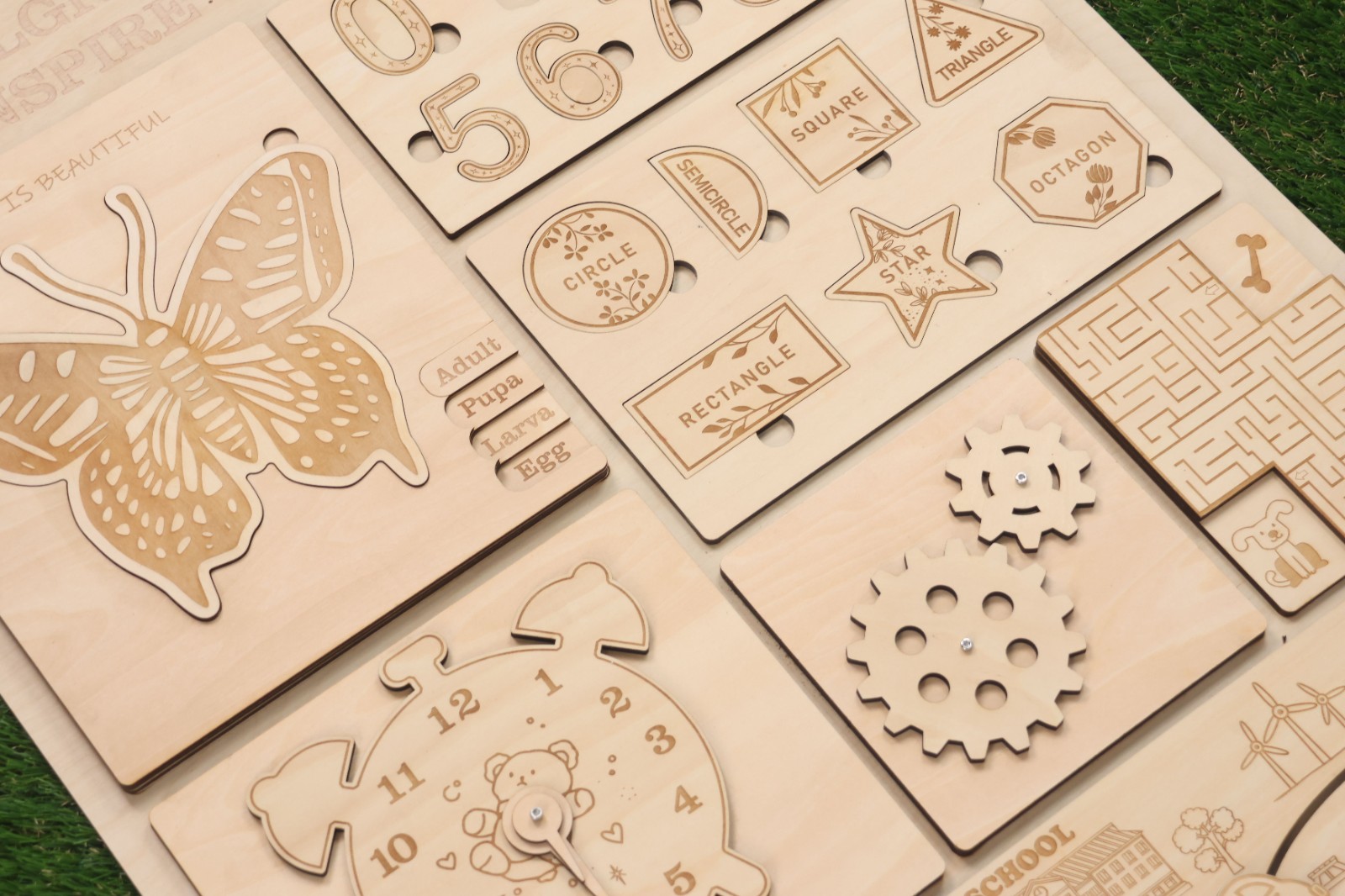

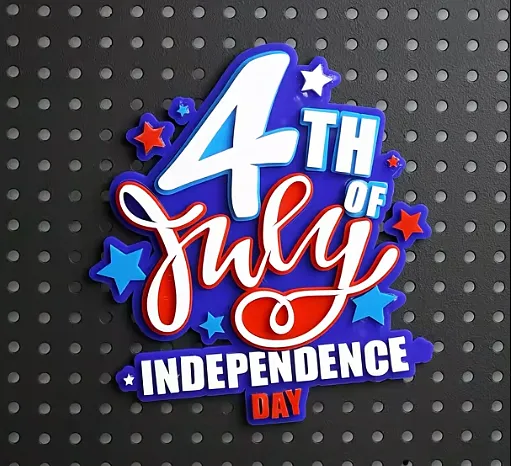

4.2 Assemblages plats et incrustations

Pour les joints plans, les puzzles et les structures d'incrustation, le décalage de saignée de base est généralement suffisant. L'application du décalage correct aide les pièces à être bien ajustées sans lacunes évidentes ni relâchement excessif.

Parce que ces structures se trouvent dans un seul plan, la tolérance d'épaisseur du matériau a généralement moins d'impact, sauf si la conception nécessite une tolérance extrêmement serrée.

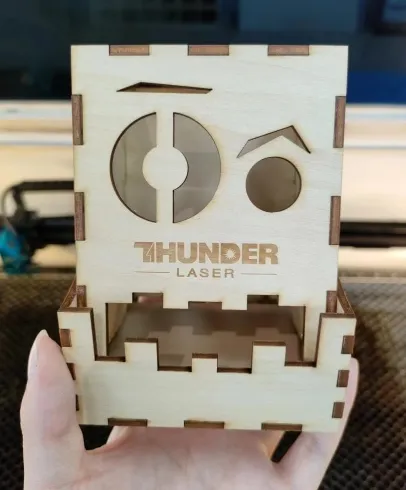

4.3 Joints tridimensionnels

Pour les assemblages 3D tels que les boîtes, les modèles à emboîtement ou les joints complexes, le décalage final est généralement calculé comme suit:

Ici, T représente la variation d'épaisseur du matériau ou la tolérance de fabrication. L'application appropriée de K aide le joint à s'ajuster solidement tout en restant assez facile à assembler.

Selon que la pièce est la partie saillante ou la fente de réception, la direction de décalage doit être ajustée pour créer l'ajustement souhaité.

4.3.1 Pièces en saillie, telles que des tenons

Pour les parties saillantes, appliquez le décalage vers l'extérieur pour agrandir légèrement la partie saillante. Cela aide à créer un ajustement serré lorsqu'il est inséré dans la fente correspondante.

Cependant, un élargissement excessif peut rendre le montage difficile. Des ajustements fins de ± 0,01-0,05mm sont recommandés en fonction des coupes d'essai.

4.3.2 Pièces de fente, telles que des mortaises

Pour les pièces de fente, appliquez le décalage vers l'intérieur pour réduire légèrement la taille de fente. Cela augmente la friction et améliore la stabilité des articulations, aidant les pièces à rester fermement connectées.

Si la fente devient trop serrée, le matériau peut se fissurer, en particulier avec de l'acrylique ou d'autres matériaux fragiles. Toujours tester et ajuster progressivement.

4.4 Conseils pratiques

• Validez toujours votre offset avec une coupe de test avant la production complète.
• Conservez une table de kerf et de décalage pour chaque matériau, épaisseur et combinaison de paramètres laser.
• Lors de la conception des assemblages, déterminez si le joint sera collé, ajusté à la presse ou en ajustement libre, et ajustez les décalages en conséquence.

5. Comment appliquer le décalage de laser dans le logiciel

Une fois que vous avez déterminé le décalage laser correct pour votre application, l'étape suivante consiste à l'appliquer dans votre logiciel de découpe laser. Le processus est similaire dans différents programmes, mais les noms des paramètres peuvent varier.

Vous trouverez ci-dessous des workflows pratiques pour LaserMaker et LightBurn.

5.1 Comment appliquer un décalage laser dans LaserMaker

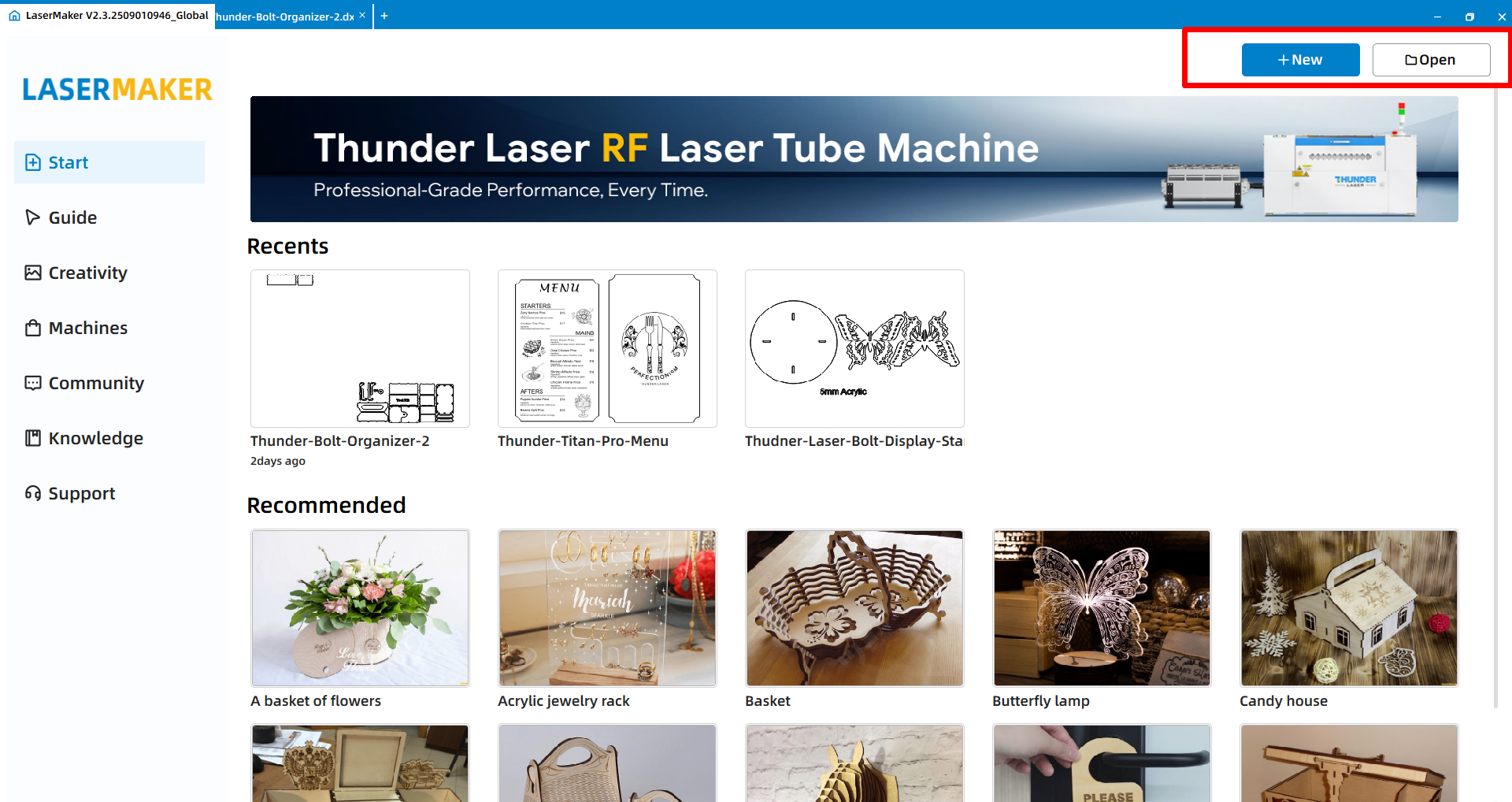

5.1.1 Étape 1: Ouvrez votre fichier

Lancez LaserMaker et importez votre fichier de découpe.

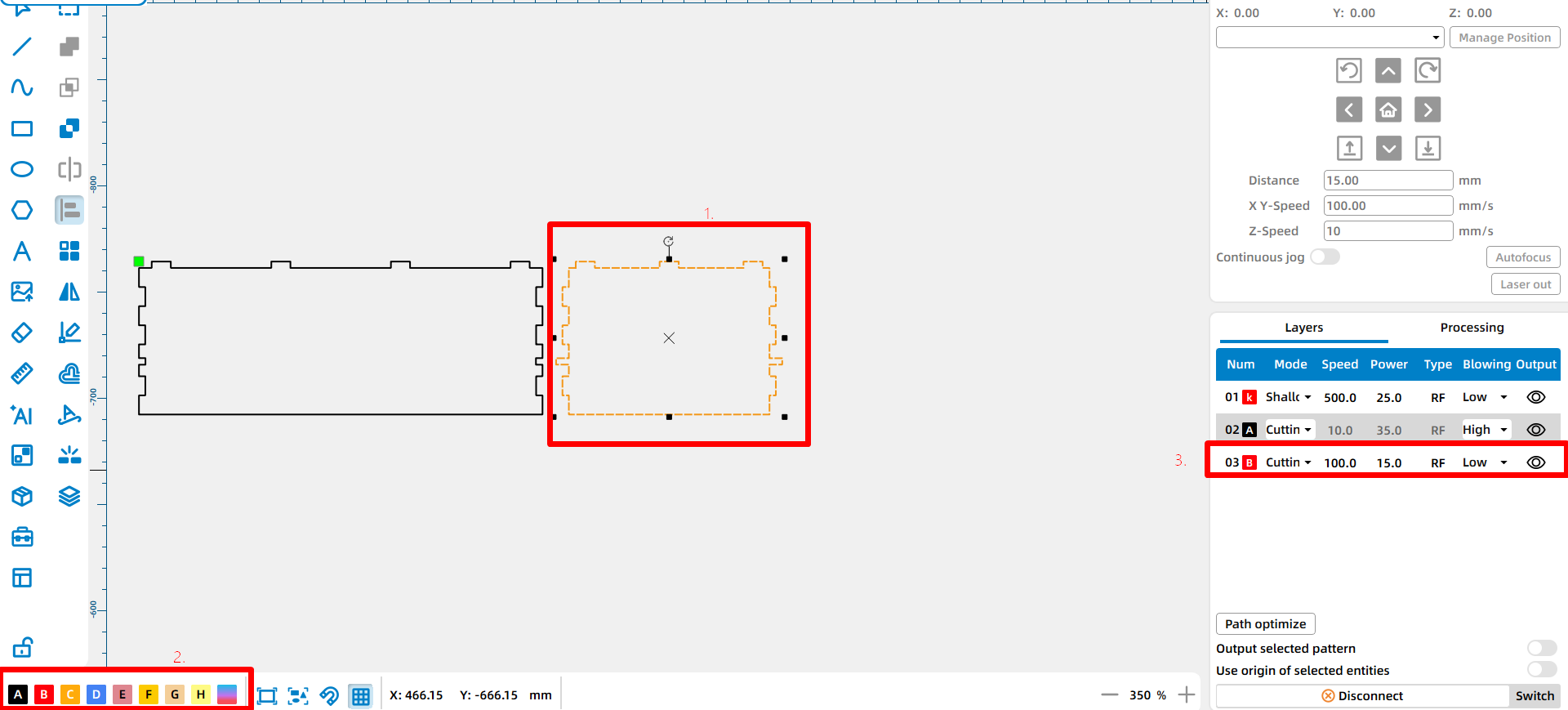

5.1.2 Étape 2: Attribuer des formes aux calques

Regrouper et assigner des formes par fonction. Par exemple, placez toutes les parties en saillie, telles que les tenons, sur la couche A, et toutes les parties de fente, telles que les mortaises, sur la couche B.

L'utilisation de couches dédiées facilite l'application de différents décalages à différents types de pièces. Ensuite, double-cliquez sur la couche que vous souhaitez modifier et définissez les paramètres dans le panneau de couche inférieur droit.

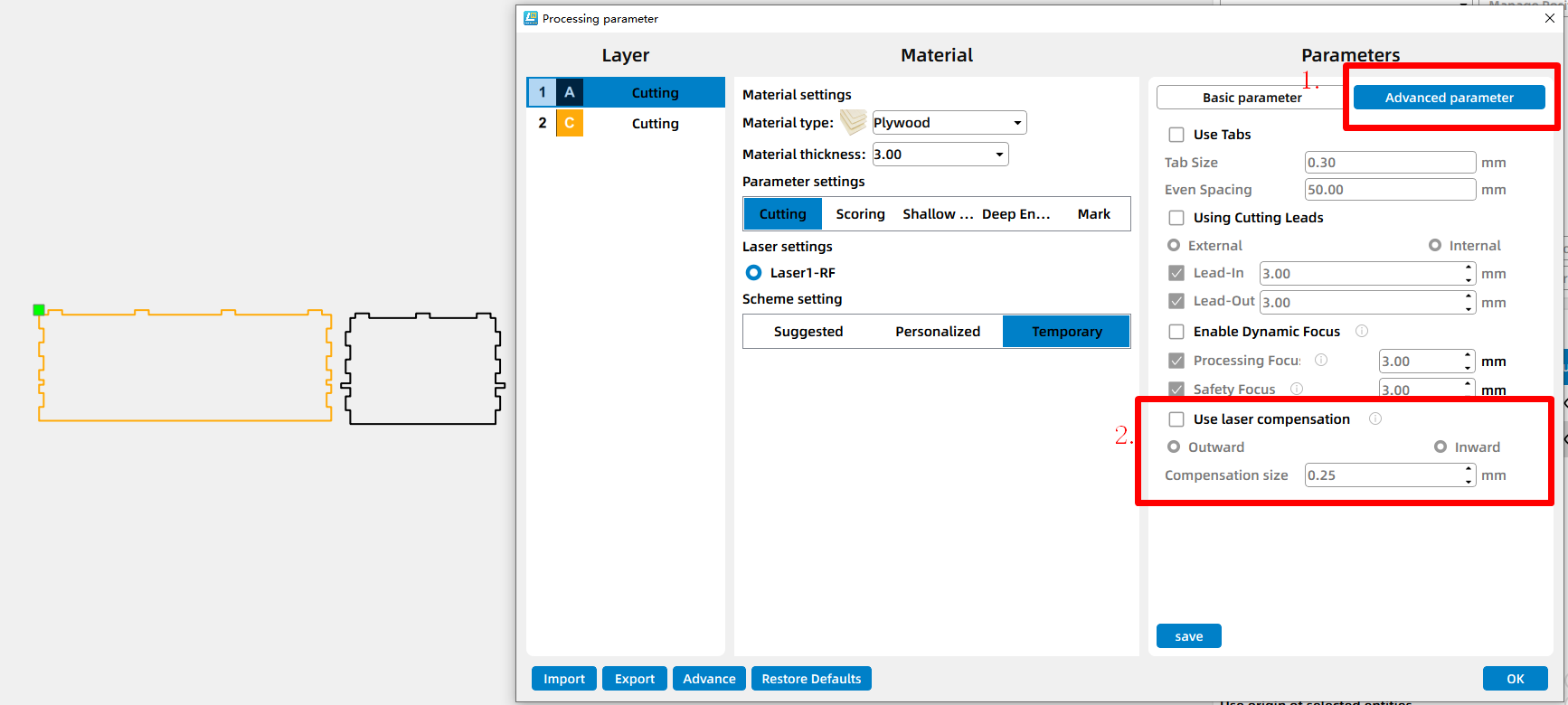

5.1.3 Étape 3: Trouver les paramètres avancés et le décalage laser

Dans la boîte de dialogue des paramètres de la couche, ouvrez le paramètre avancé et localisez le décalage laser, également appelé compensation laser.

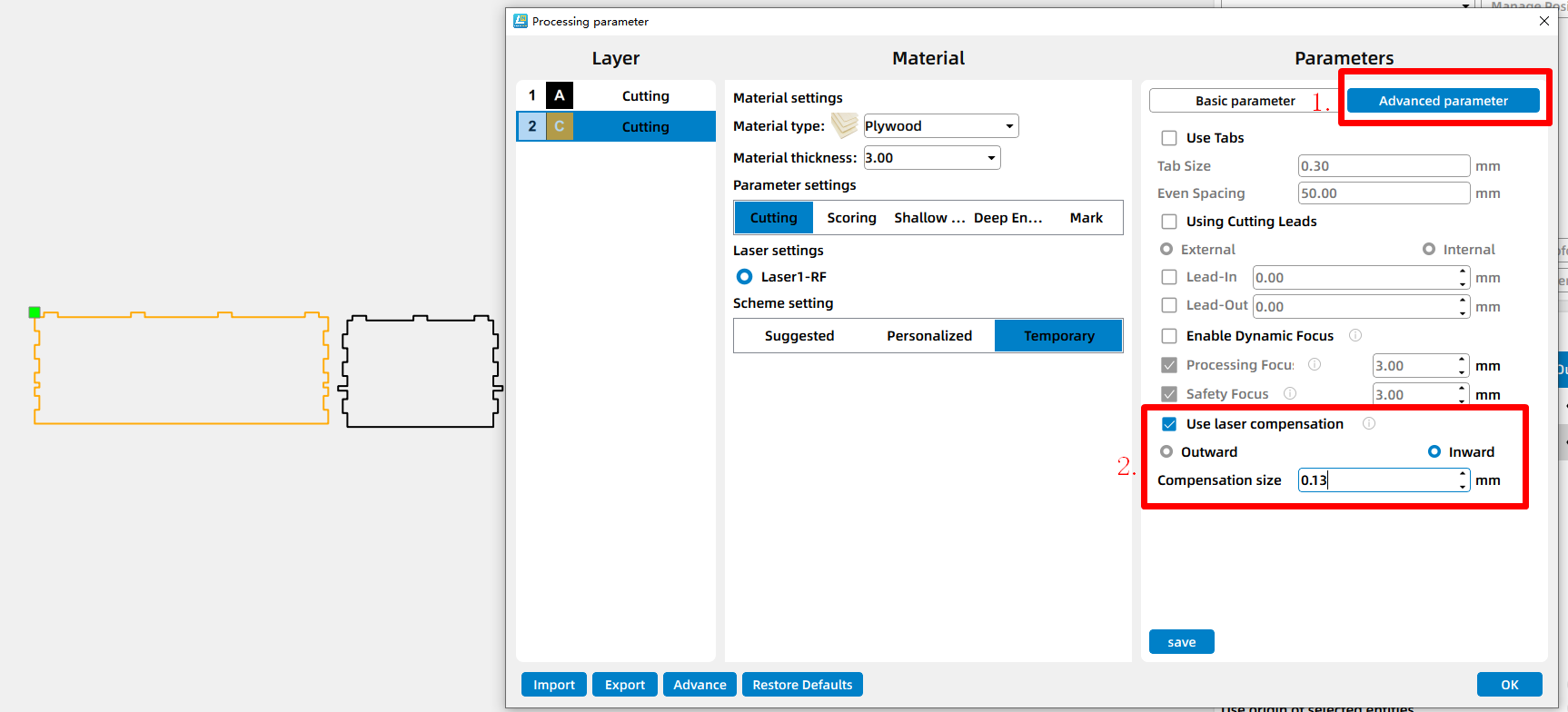

5.1.4 Étape 4: définir la direction et la valeur correctement

Réglez la valeur de décalage avec soin et assurez-vous que la direction de décalage correspond à votre ajustement prévu. Utilisez des couches séparées lorsque les saillies et les fentes nécessitent des directions de décalage différentes.

5.1.5 Étape 5: Confirmer et sauvegarder

Une fois confirmé, cliquez sur OK et enregistrez le fichier. Vous pouvez le renommer, par exemple «test_offset_0.1», pour le distinguer de la version originale.

5.2 Comment appliquer un décalage laser dans LightBurn

5.2.1 Étape 1: Ouvrez votre fichier

Lancez LightBurn et importez votre fichier de découpe.

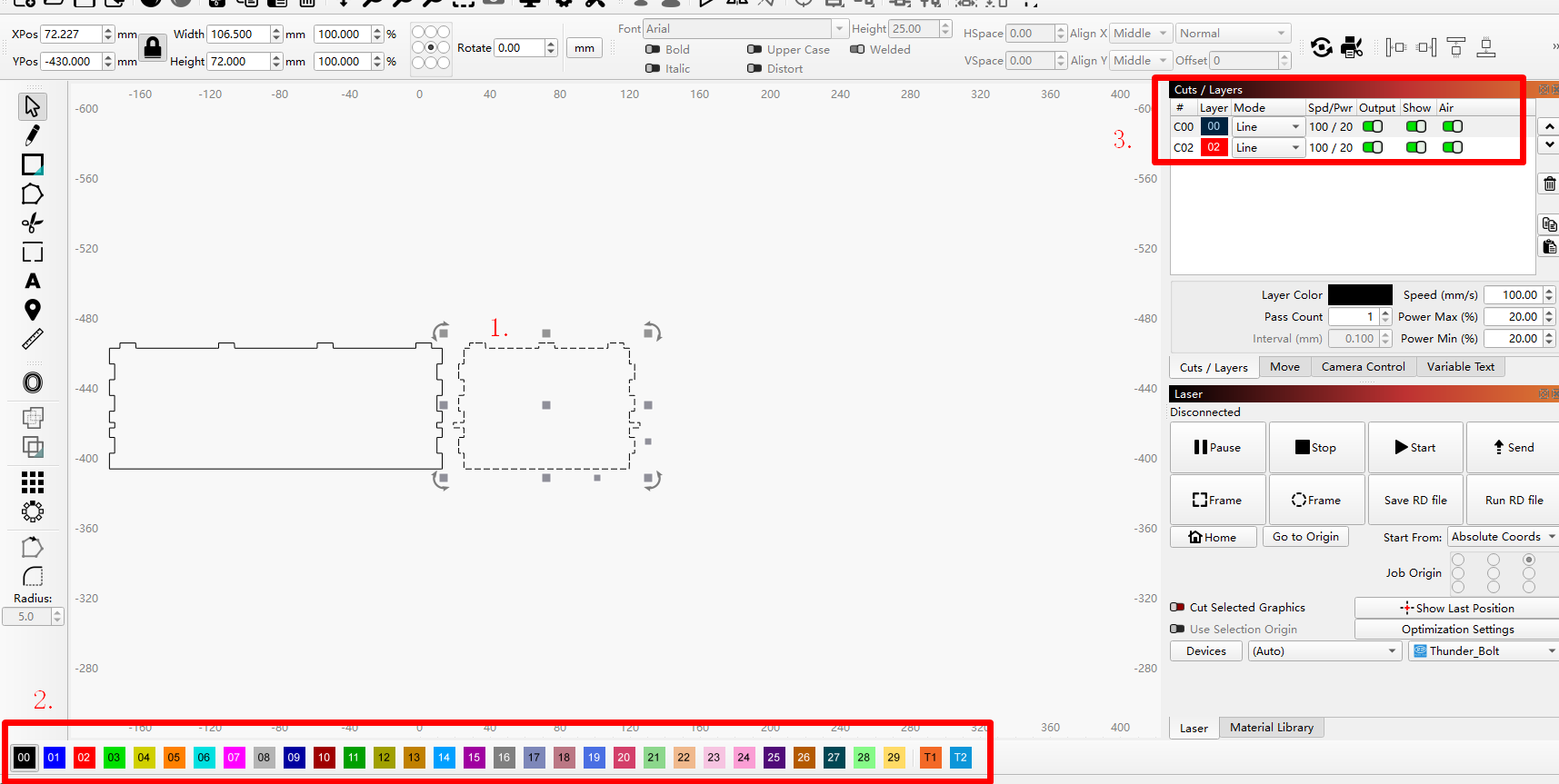

5.2.2 Étape 2: Attribuer des formes aux calques

Regrouper et assigner des formes par fonction. Par exemple, placez toutes les pièces de saillie sur la couche A et toutes les pièces de fente sur la couche B. L'utilisation de couches dédiées facilite l'application de décalages différents par type de pièce.

Double-cliquez ensuite sur la couche que vous souhaitez modifier et définissez les paramètres dans le panneau des couches.

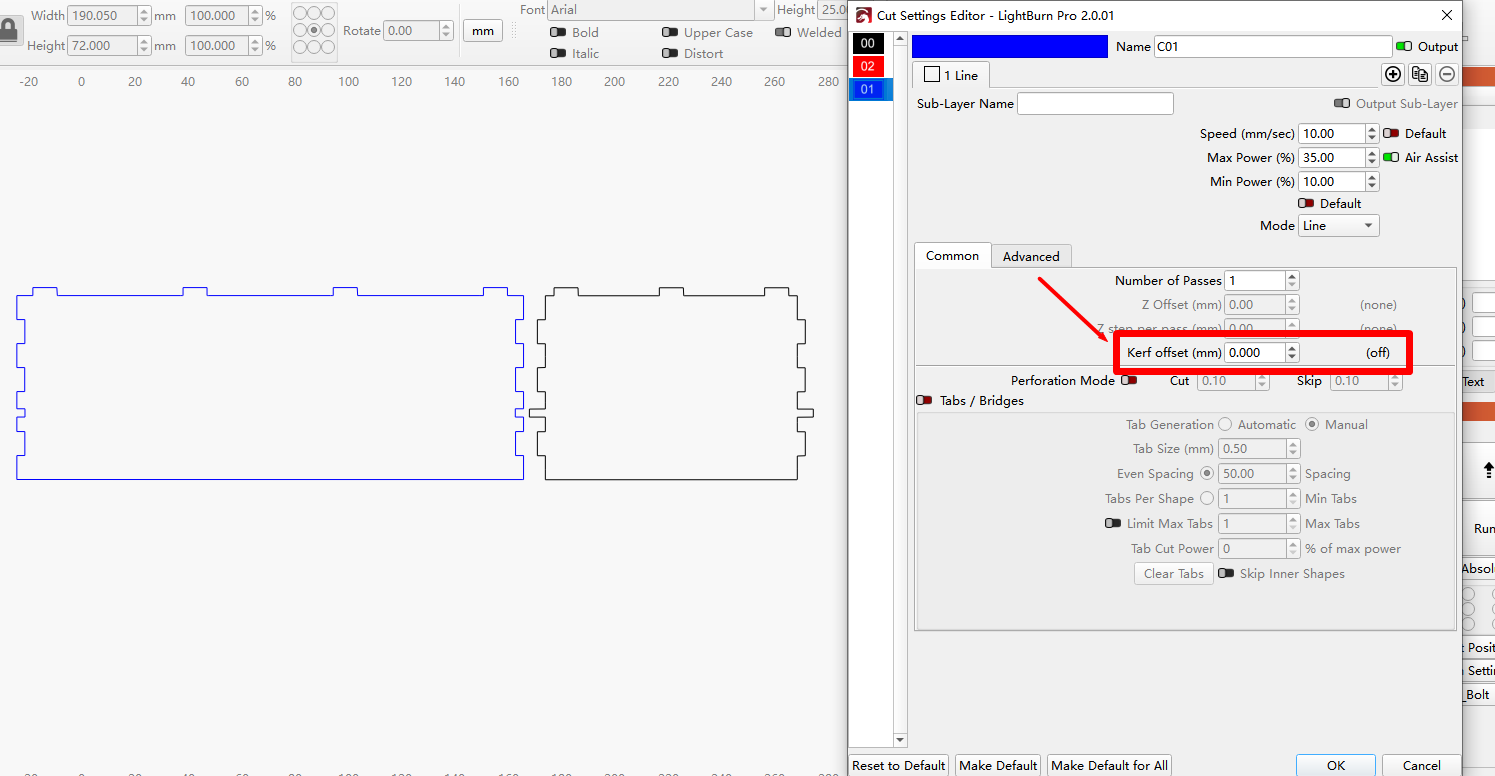

5.2.3 Étape 3: Trouver les paramètres communs et le décalage de Kerf

Dans la boîte de dialogue des paramètres de couche, localisez le décalage de Kerf, également appelé décalage laser ou compensation de kerf.

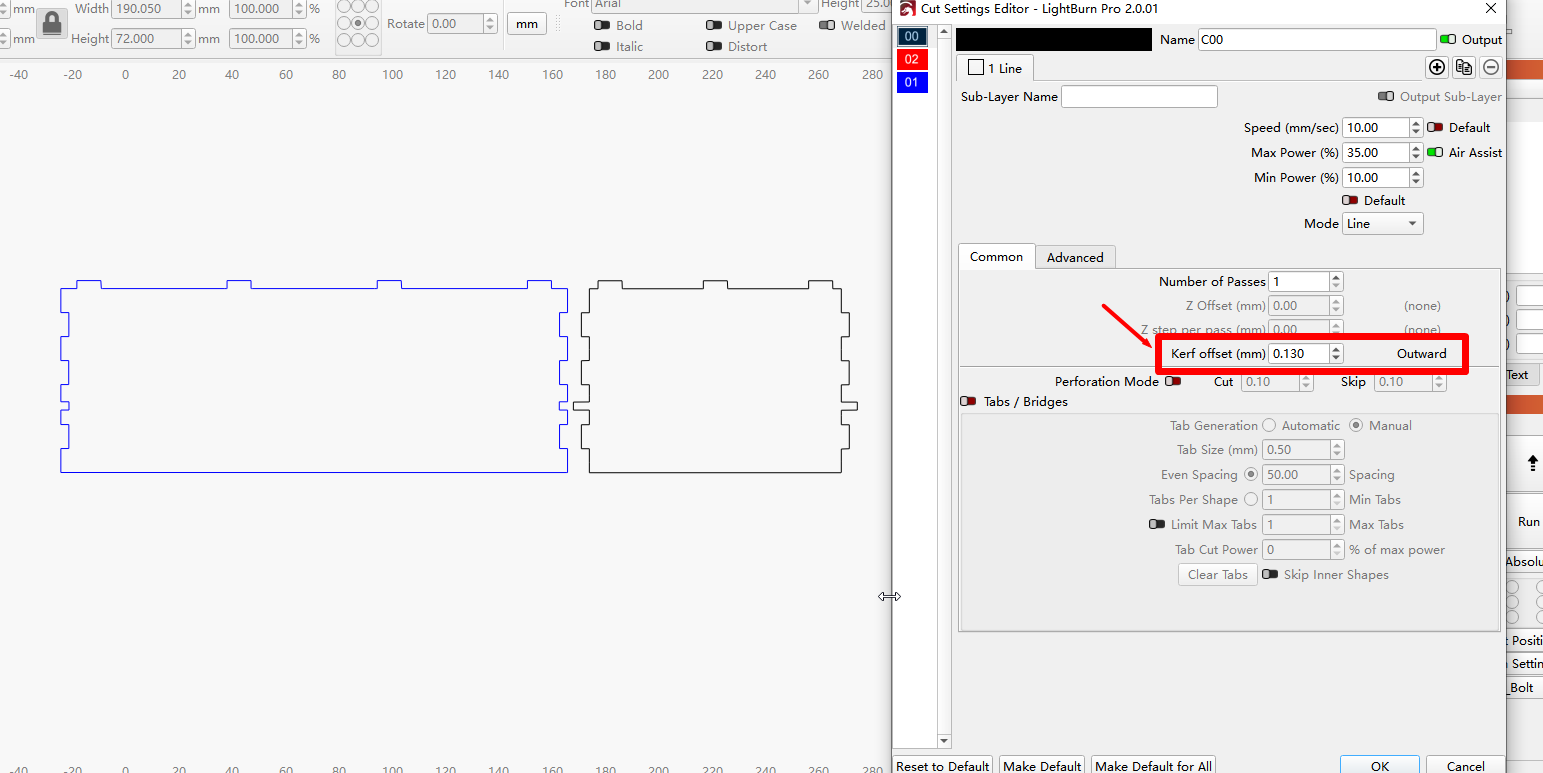

5.2.4 Étape 4: définir correctement la direction et la valeur

Réglez la valeur avec soin et assurez-vous que la direction de décalage correspond à vos attentes de conception. Dans LightBurn, les valeurs positives et négatives sont couramment utilisées pour contrôler la direction de décalage.

Entrez une valeur positive pour le décalage vers l'extérieur, qui est souvent utilisé pour les pièces en saillie. Entrez une valeur négative pour le décalage vers l'intérieur, qui est souvent utilisé pour les fentes ou les trous. Vérifiez toujours le résultat réel avec une coupe de test.

5.2.5 Étape 5: Confirmer et sauvegarder

Une fois confirmé, cliquez sur OK et enregistrez le fichier. Vous pouvez le renommer, par exemple «test_offset_0.1», pour le distinguer de la version originale.

6. Conclusion

Obtenir un bon décalage laser est la clé pour passer de «suffisamment près» à un ajustement vraiment précis. Une fois que vous comprenez le fonctionnement du kerf, que vous le mesurez avec précision et que vous appliquez le décalage approprié dans votre logiciel, vos joints peuvent s'aligner de manière plus fiable avec moins de ponçage, de forçage ou de conjectures.

Enregistrez les meilleures valeurs de décalage pour chaque matériau et épaisseur, et au fil du temps, vous construirez une configuration de coupe fiable qui offre des résultats plus cohérents et professionnels.
