Laser Engraving Guide Everything You Need to Know

La gravure laser est devenue une technique essentielle pour la personnalisation et la fabrication, offrant une haute précision, flexibilité et efficacité. Que vous travailliez sur des projets personnels, des produits créatifs ou des applications industrielles, la compréhension des principes de base, des méthodes de gravure, des matériaux et des paramètres peut grandement améliorer vos résultats.

Ce guide de gravure au laser fournit un aperçu clair des connaissances clés dont vous avez besoin pour démarrer et optimiser votre travail de gravure, des différences entre la gravure, la découpe et le marquage aux technologies de gravure courantes, aux applications industrielles et aux conseils pratiques d'optimisation.

1. Différences entre la gravure, la découpe et le marquage au laser

Gravure laser,Découpe laser, Et le marquage laser sont souvent mentionnés ensemble, mais ils ne sont pas le même processus. Chaque méthode utilise différents objectifs de traitement, stratégies de mouvement et paramètres.

La gravure au laser fonctionne généralement à une vitesse de traitement élevée avec une puissance laser relativement faible. Il utilise des paramètres tels queDPI, Méthodes de remplissage, Puissance laser, Vitesse, EtAir aider. La tête laser peut se déplacer en lignes droites de balayage ou suivre le chemin de conception, ce qui rend la gravure idéale pour les logos, les textes, les photos, les motifs décoratifs et les illustrations détaillées.

La découpe laser nécessite une puissance laser plus élevée et une aide à l'air plus forte pour couper les matériaux. Il se déplace le long du contour de conception et implique souvent des paramètres clés tels queOffset laser, Points de perçage, puissance, vitesse et assistance aérienne. Ce processus est principalement utilisé pour couper les contours, créer des motifs creux et séparer les pièces des matériaux en feuille.

Le marquage au laser utilise généralement une puissance laser inférieure et une intensité d'assistance à l'air inférieure. Sa vitesse de traitement est plus rapide que la coupe mais généralement plus lente que la gravure. Les paramètres clés comprennent la puissance, en particulier la puissance minimale, la vitesse et l'assistance aérienne. La tête laser se déplace le long du chemin de conception, ce qui rend le marquage laser approprié pour le dessin au trait, les contours, les numéros de série et l'amélioration des bords de conception vectorielle.

Comparaison de la gravure au laser, de la découpe au laser et du marquage au laser.

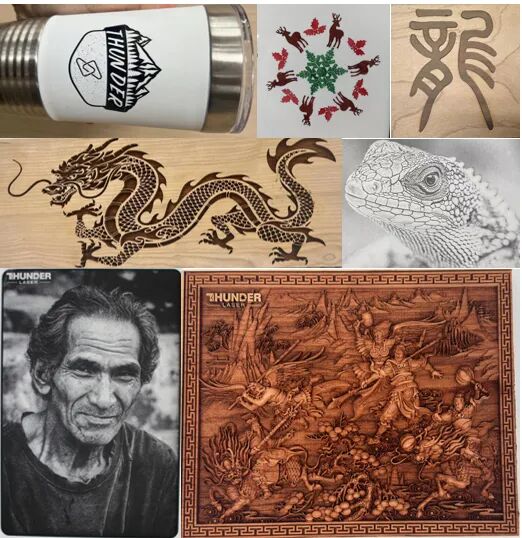

2. 7 types de technologie de gravure laser

La gravure laser est connue pour sa précision et sa polyvalence. Il joue un rôle de plus en plus important dans la personnalisation et la production industrielle. Cependant, derrière ce processus apparemment simple, il existe plusieurs techniques de gravure différentes.

Ces catégories ne sont pas mutuellement exclusives. Ils sont classés en fonction de différents critères, tels que la profondeur de gravure, l'effet visuel, le type de motif et la zone exposée au laser. Une seule pièce gravée au laser peut comporter plusieurs caractéristiques techniques à la fois.

Avant d'explorer ces sept techniques de gravure laser en détail, il est important de comprendre qu'elles sont différenciées selon trois facteurs principaux: la profondeur et l'effet de gravure, le type de motif et la zone d'exposition au laser.

Par exemple, un tampon en bois peut être à la fois une gravure en retrait et une gravure profonde, tout en étant basé sur un motif vectoriel. Dans les sections suivantes, nous expliquerons les sept types courants de gravure au laser, un par un.

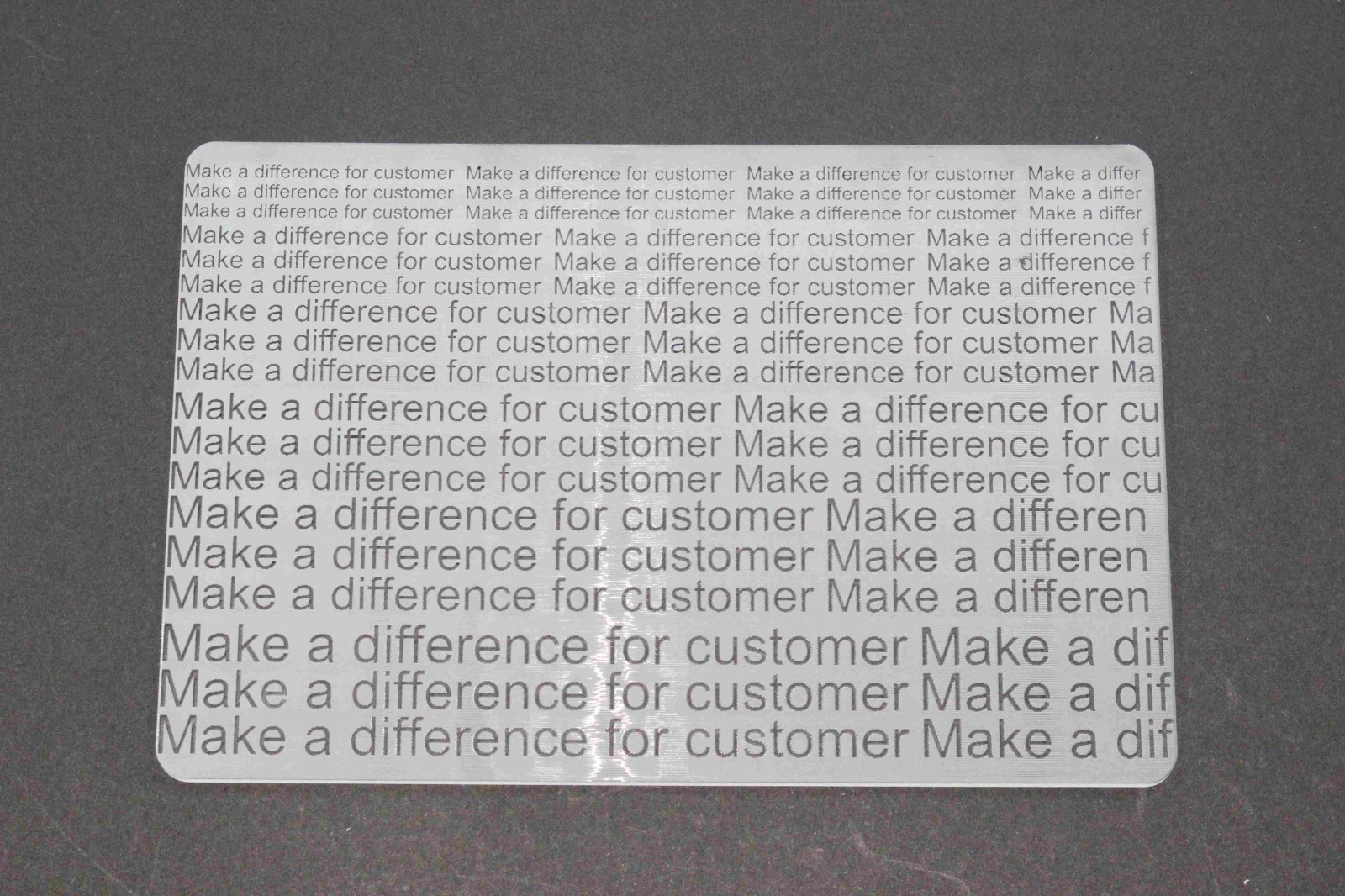

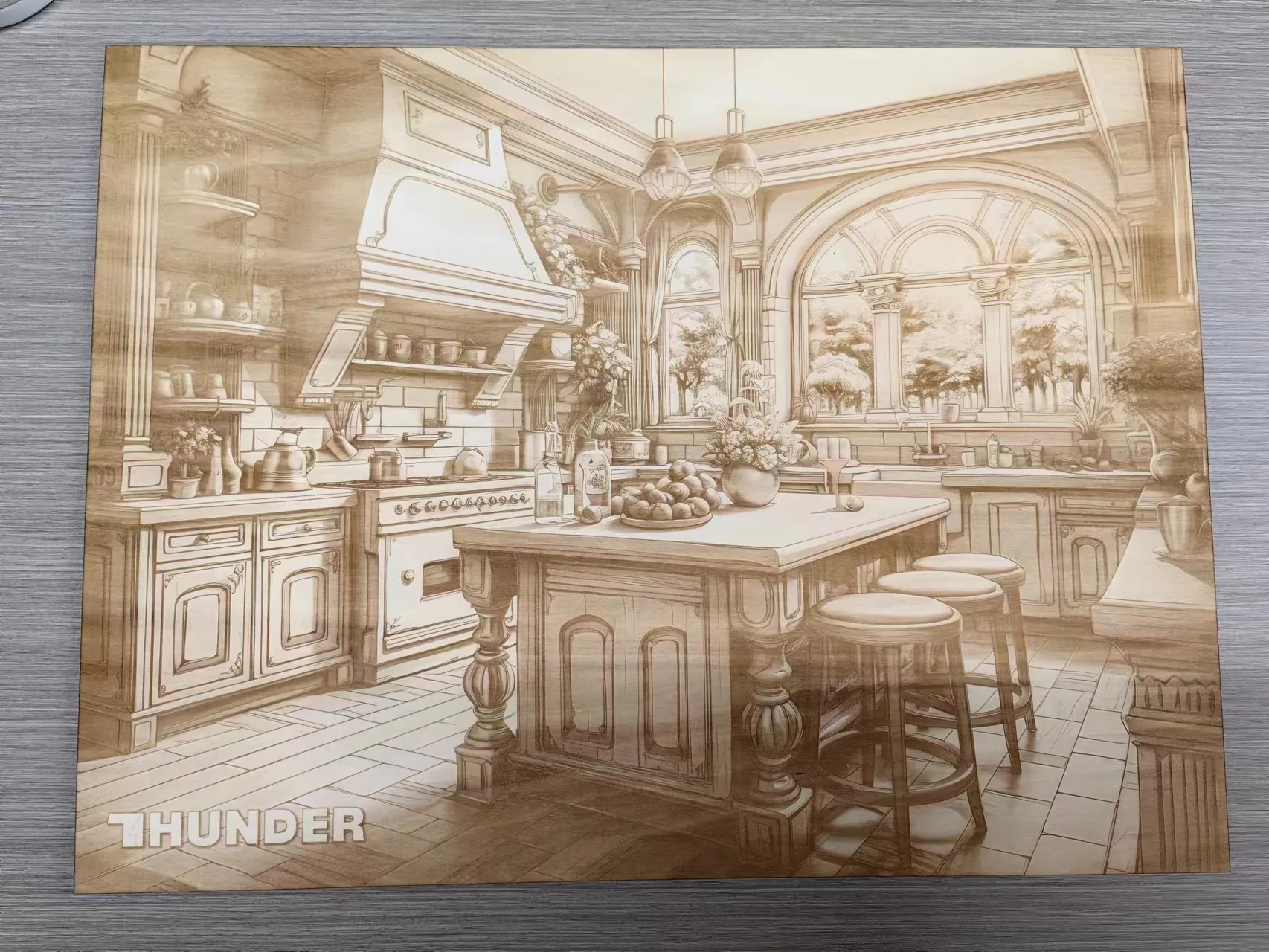

2.1 Gravure peu profonde

La gravure peu profonde se réfère à la gravure laser avec une profondeur relativement minimale, généralement inférieure à 0,5mm. Elle nécessite généralement une puissance laser inférieure à celle de la gravure profonde. Parce que l'intensité du laser est plus faible, les marques résultantes sont généralement de couleur plus claire.

La plupart des matériaux adaptés à la gravure au laser peuvent subir une gravure peu profonde. En raison de leur épaisseur limitée, certains matériaux minces ne peuvent supporter que la gravure peu profonde.

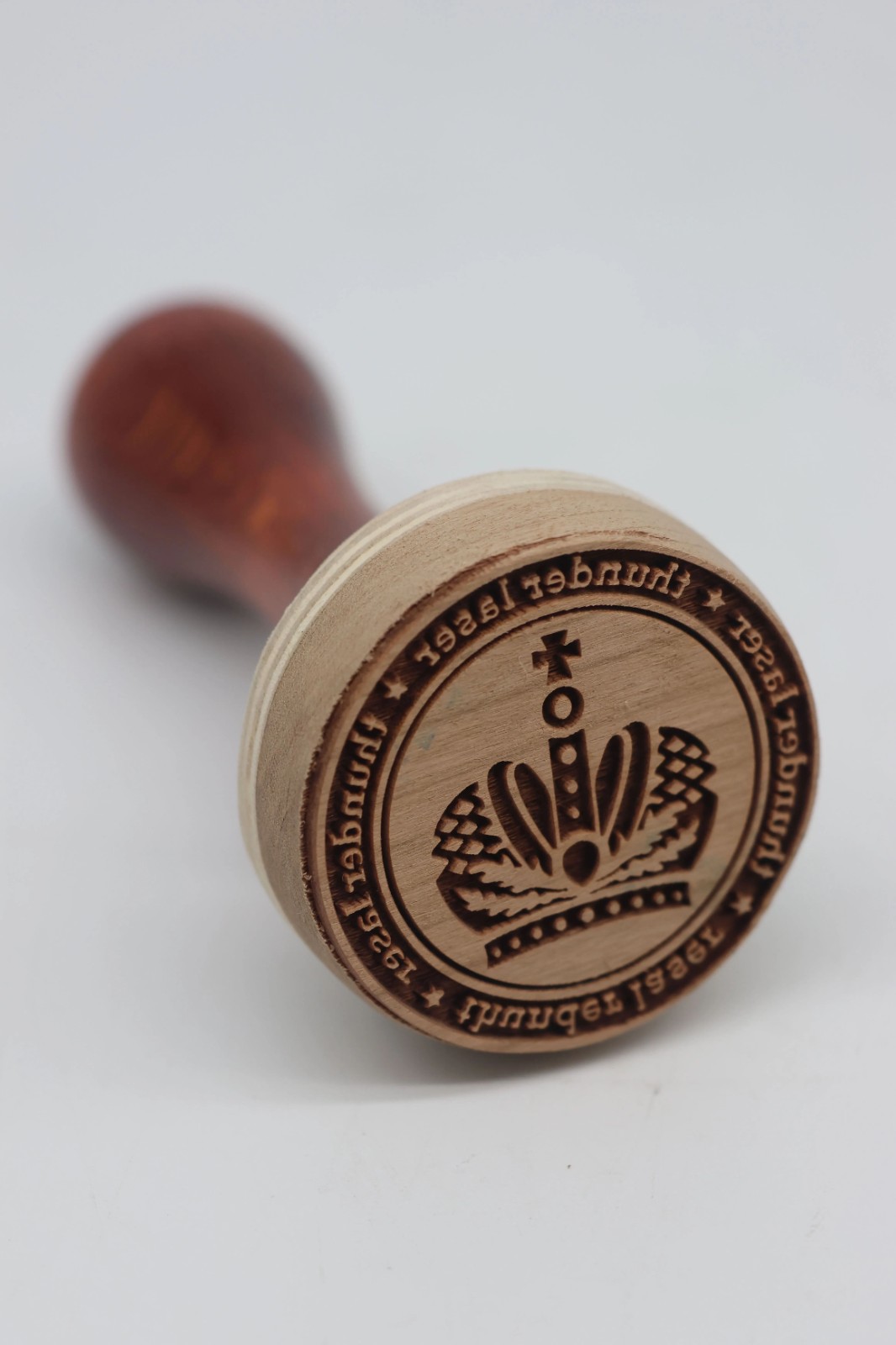

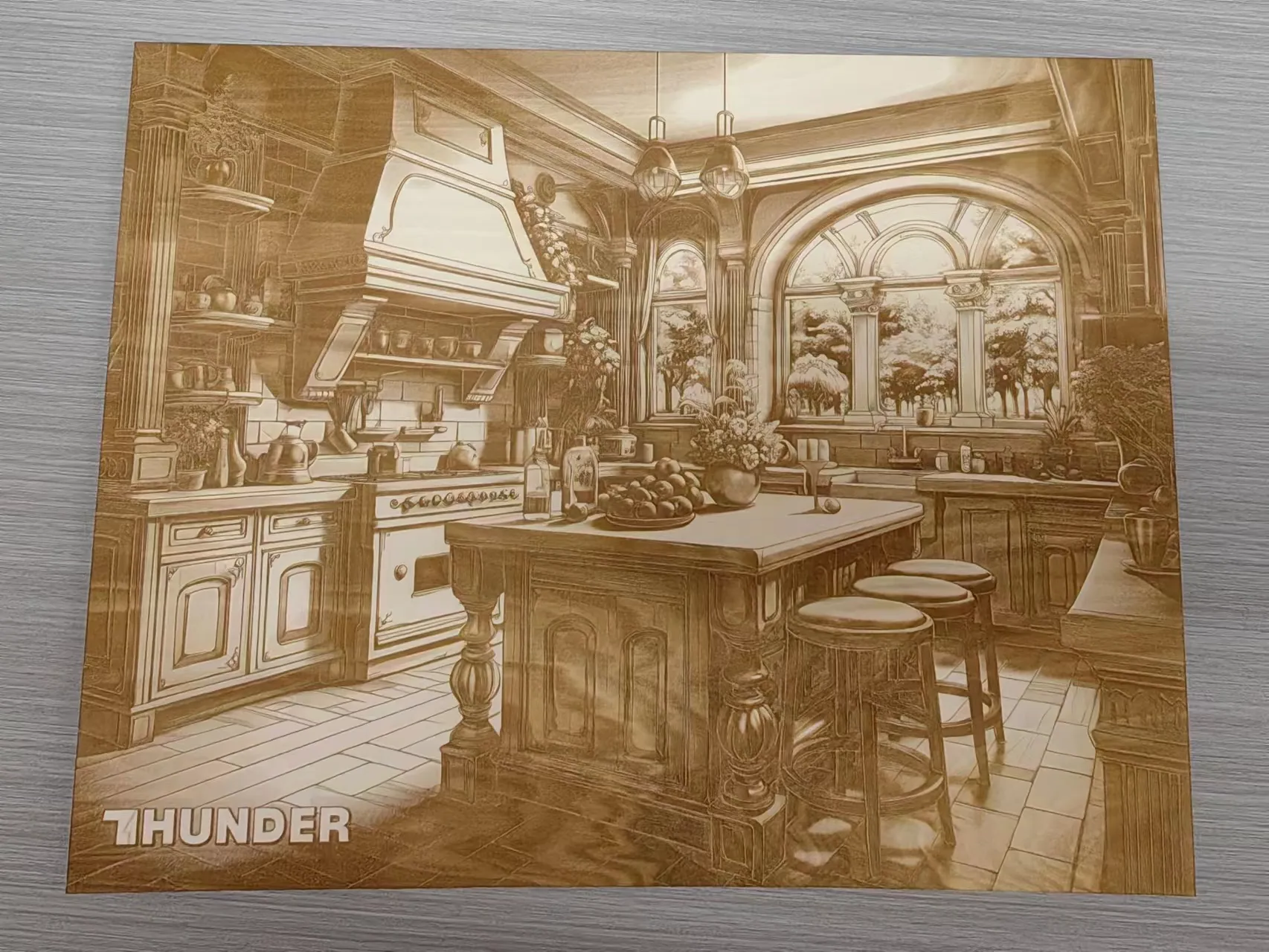

2.2 Gravure profonde

Gravure profonde se réfère à la gravure laser avec une plus grande profondeur, généralement plus de 0,5mm. Il nécessite généralement une puissance laser plus élevée que la gravure peu profonde. La puissance accrue améliore non seulement la profondeur de gravure, mais intensifie également l'impact du laser sur le matériau, entraînant souvent des marques plus sombres et un contraste visuel plus fort.

La gravure en profondeur convient aux applications qui nécessitent plus que des détails au niveau de la surface, telles que la fabrication de tampons, le remplissage de pigments, l'incrustation d'éléments décoratifs ou la création d'espace pour les composants intégrés.

Les matériaux d'une épaisseur d'au moins 2mm sont généralement mieux adaptés à la gravure en profondeur. Il n'est pas recommandé pour les matériaux plus minces que 1mm parce que le processus peut endommager leur intégrité structurelle.

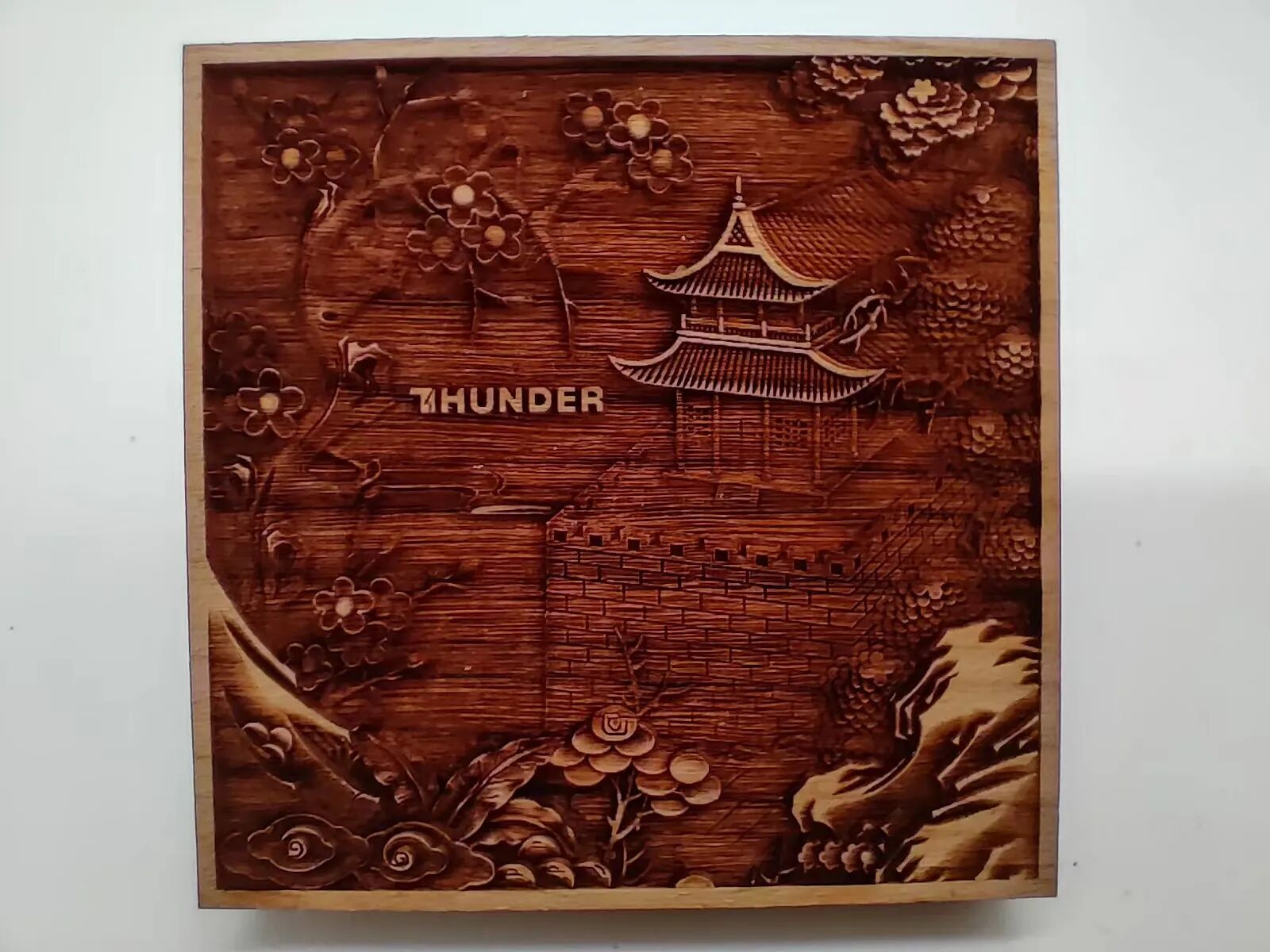

2.3 Gravure en relief

Contrairement à la gravure peu profonde ou profonde, qui produit généralement une surface relativement plane avec une profondeur plus uniforme, la gravure en relief crée un effet tridimensionnel. La profondeur de gravure varie sensiblement à travers la conception, donnant à la pièce finie un aspect sculptural.

Cet effet est généralement obtenu en utilisant un type d'image spécial appelé carte de profondeur pendant le processus de conception. La gravure en relief nécessite des matériaux plus épais pour s'adapter aux variations importantes de profondeur de gravure. Plus la plage de profondeur est grande, plus l'effet tridimensionnel final sera prononcé.

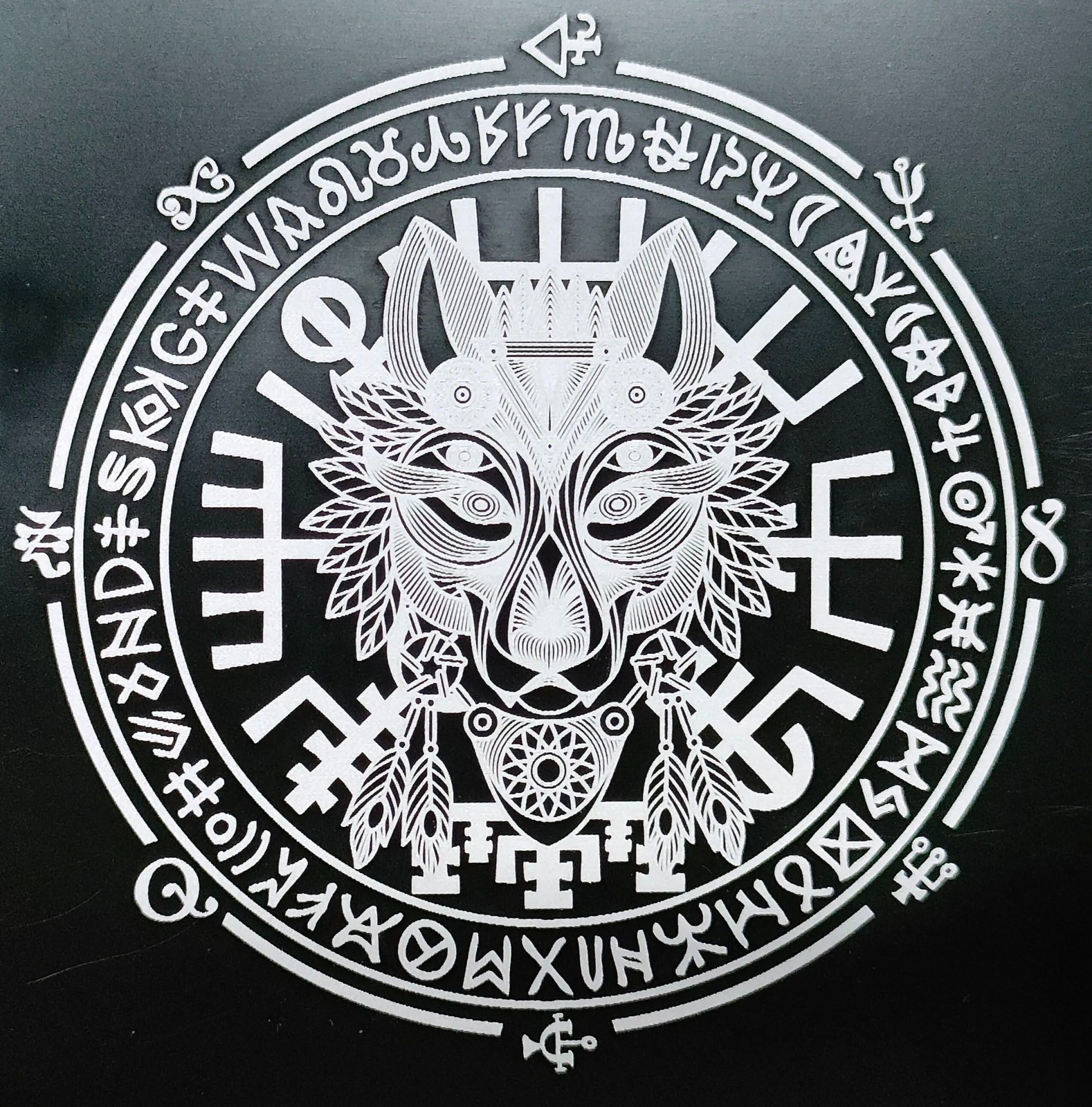

2.4 Gravure de vecteur

La gravure vectorielle fait référence à la gravure laser basée sur des graphiques vectoriels, qui sont des images composées de points, de lignes et de courbes définies par des chemins mathématiques. Contrairement aux images raster, qui reposent sur des pixels, les fichiers vectoriels conservent leur clarté quelle que soit leur taille et sont idéaux pour un travail de précision.

Les dessins vectoriels peuvent être dessinés à l'aide d'outils numériques ou importés directement à partir d'un logiciel vectoriel. Puisque le laser suit les chemins exacts des lignes vectorielles, la gravure vectorielle est particulièrement utile pour décrire des formes, créer des dessins au trait et produire des motifs propres et détaillés avec une précision et une vitesse élevées.

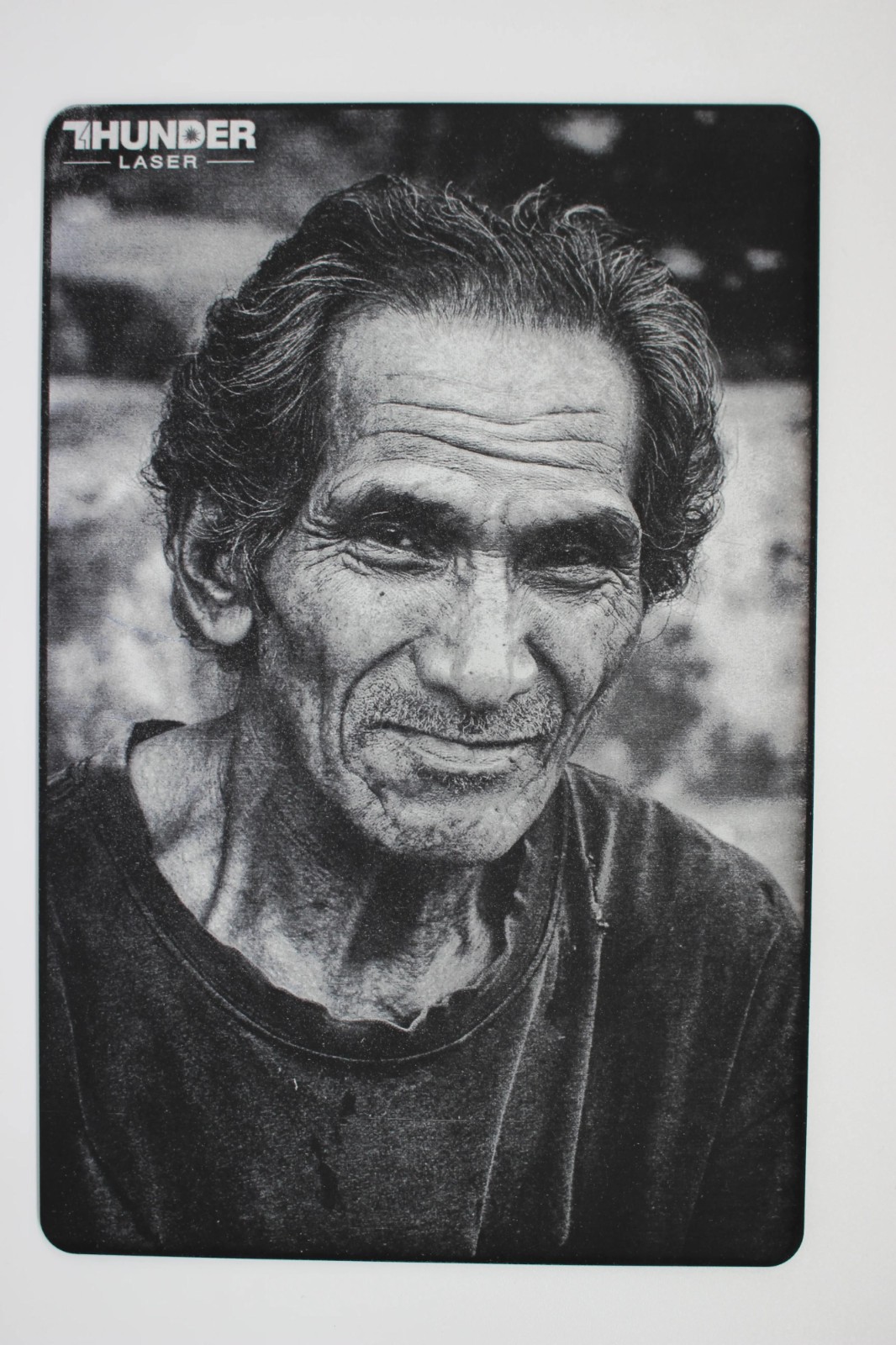

2.5 Photo Gravure

La gravure photo est le processus de gravure d'une image basée sur une photographie. Cependant, toutes les photos ne conviennent pas à la gravure au laser. L'utilisation d'une photo non traitée ou sélectionnée au hasard conduit souvent à de mauvais résultats de gravure.

Pour obtenir une gravure photo de haute qualité, commencez par une image haute résolution qui a un sujet clair et une bonne luminosité globale. Après avoir sélectionné une photo appropriée, un traitement d'image supplémentaire est généralement nécessaire. Cela peut inclure des ajustements de composition, d'exposition, de contraste et d'affûtage pour améliorer les détails du résultat final gravé.

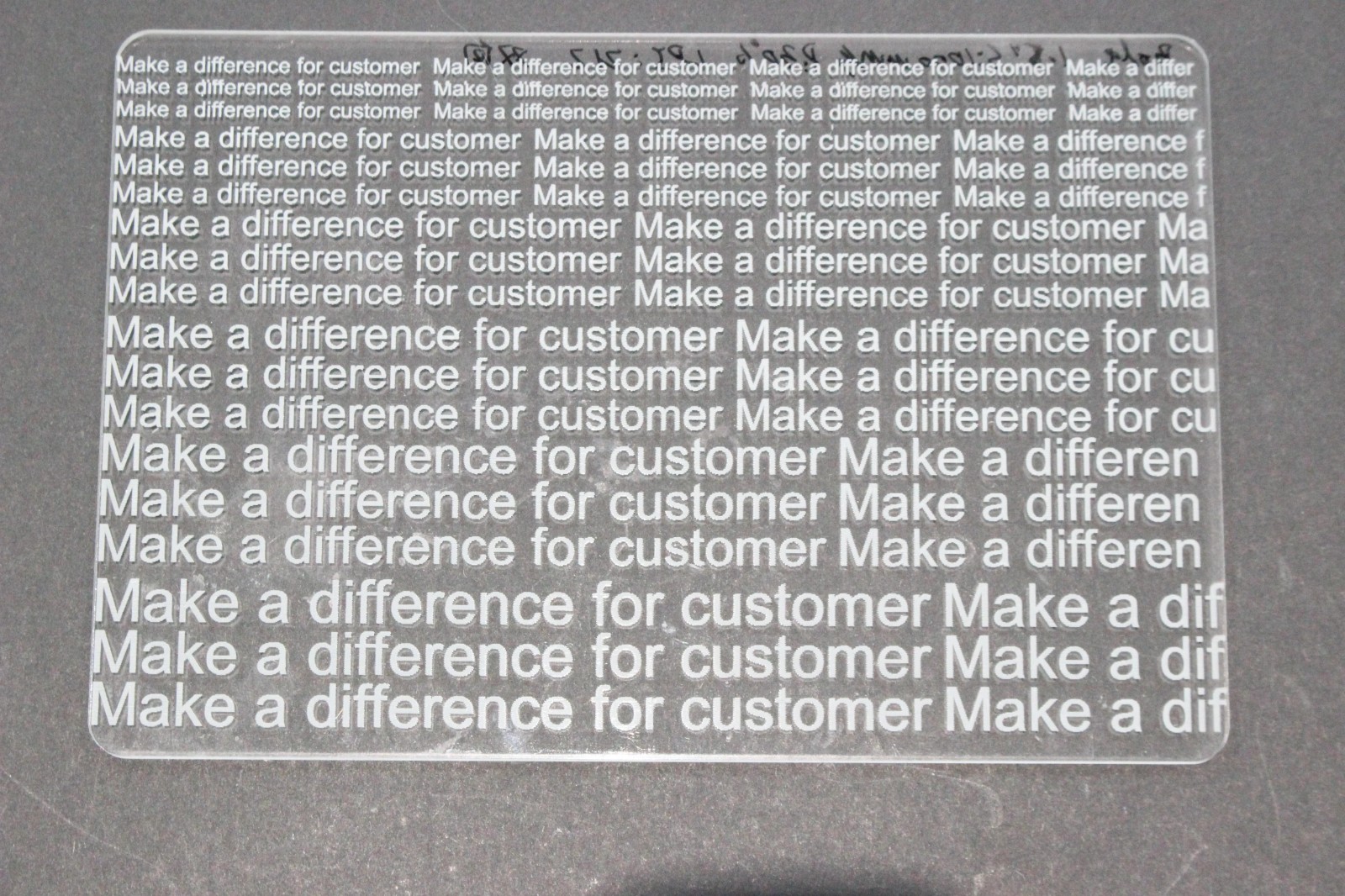

2.6 Gravure encastrée

Dans la gravure au laser, la gravure en creux fait référence à une technique où le laser enlève le matériau uniquement des zones qui forment le dessin, tandis que l'arrière-plan reste intact. Cela fait apparaître le motif gravé décoloré ou enfoncé dans la surface du matériau.

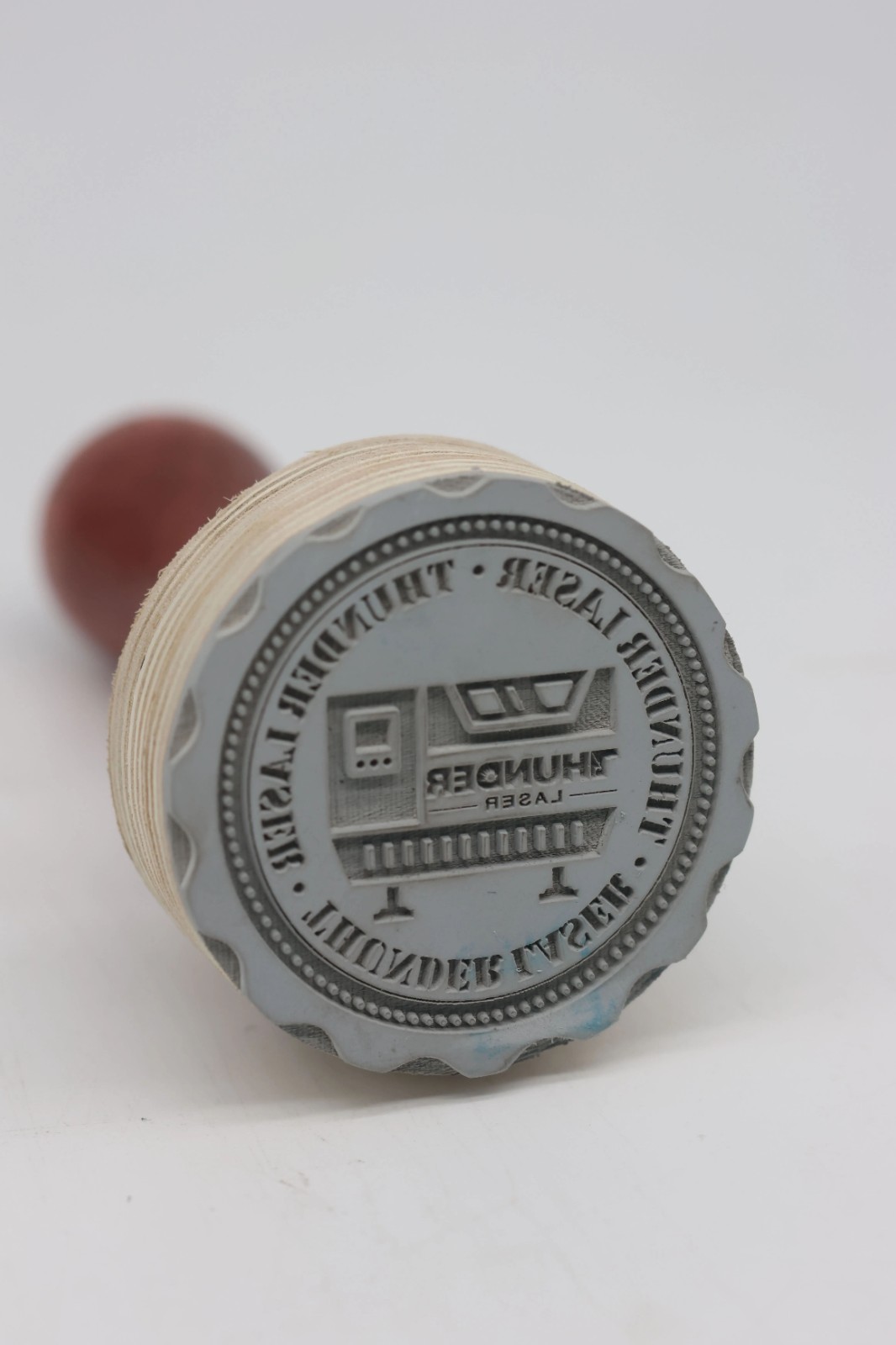

La gravure encastrée est l'une des méthodes de gravure laser les plus courantes. Lorsqu'il est combiné avec la gravure profonde, il peut produire des éléments tels que des timbres, où le texte ou les éléments graphiques sont sculptés profondément sous la surface tandis que le fond environnant reste à sa hauteur d'origine.

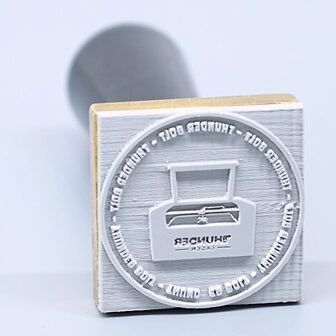

2.7 Gravure surélevée

La gravure en relief fait référence à une technique où le laser enlève la matière de l'arrière-plan tandis que la conception elle-même reste intacte. Cela crée un contraste là où l'arrière-plan apparaît sombre ou encastré, permettant au dessin de conserver sa couleur d'origine ou de se détacher en léger relief.

La gravure en relief est généralement moins courante que la gravure encastrée, mais elle offre un effet visuel distinct. Lorsqu'il est associé à une gravure profonde, il peut produire des résultats tels que des timbres personnalisés, où le fond est profondément sculpté tandis que le texte ou les graphiques restent en relief et clairement définis.

3. applications de la gravure laser dans de nombreuses industries

La gravure au laser est devenue un outil polyvalent et essentiel dans un large éventail d'industries, de la fabrication à grande échelle à la personnalisation de produits personnalisés. Grâce à sa nature sans contact, sa haute précision et son efficacité, la gravure au laser améliore non seulement les flux de travail traditionnels, mais permet également de nouvelles applications.

3.1 Industrie manufacturière industrielle

Dans la fabrication, la gravure au laser est une technologie de base pour l'identification des produits, la traçabilité et la lutte contre la contrefaçon. Il permet un marquage permanent sur des matériaux tels que le métal, le plastique et la céramique, y compris les numéros de série, les dates de production et les logos de marque pour soutenir le contrôle de la qualité et le suivi du cycle de vie complet.

3.2 Industrie de l'art et du design

La gravure au laser donne aux artistes et aux concepteurs un outil puissant pour l'expression créative. Avec la capacité de produire des conceptions personnalisées détaillées sur des matériaux tels que le bois, le cuir, l'acrylique et le papier, il prend en charge les cadeaux personnalisés, la décoration intérieure, les œuvres d'art et l'artisanat, répondant à la demande croissante d'unicité et de personnalisation.

3.3 Industrie de l'électronique et des semi-conducteurs

Dans la fabrication électronique, la gravure laser joue un rôle important en raison de sa précision au niveau du micron et de son traitement sans contact. Il est largement utilisé pour le marquage fin, la micro-découpe et le perçage de circuits imprimés, ainsi que pour graver des logos et des caractères de boutons sur l'électronique grand public tels que les smartphones et les ordinateurs portables.

3.4 Industrie de l'emballage et des biens de consommation

La gravure au laser améliore l'emballage avec un marquage rapide, durable et inviolable. Il peut graver des dates de production, des numéros de lot et des codes QR clairs sur les emballages d'aliments, de boissons, de produits pharmaceutiques et d'autres produits, améliorant ainsi la traçabilité et aidant à lutter contre la contrefaçon.

3.5 Industrie du textile et du vêtement

Dans l'industrie textile, la gravure au laser offre une alternative durable et innovante aux méthodes de traitement traditionnelles. Il peut remplacer les traitements chimiques dans le finissage de denim, tel que la moustaches ou la décoloration, et graver les modèles ou les textures complexes sur de divers tissus, ajoutant l'attrait visuel et la valeur aux produits d'habillement.

3.6 Industrie des dispositifs médicaux

La gravure laser est importante dans le domaine médical pour le marquage de haute précision et le traitement de surface fonctionnel. Il est utilisé sur les instruments chirurgicaux, les implants, les cathéters et d'autres dispositifs pour graver des codes d'identification, des échelles de mesure ou des textures antidérapantes, en soutenant la sécurité, la conformité et la traçabilité.

3.7 Industrie de l'automobile et de l'aérospatiale

Dans les secteurs manufacturiers haut de gamme tels que l'automobile et l'aérospatiale, la gravure laser est utilisée pour le marquage permanent et la lutte contre la contrefaçon des composants essentiels. Il fournit des marquages précis et durables sur les pièces de moteur, les structures d'aéronefs et d'autres matériaux de grande valeur, répondant aux exigences rigoureuses de l'industrie en matière de durabilité dans des conditions exigeantes.

3.8 Industrie des applications émergentes

Avec l'avancement technologique en cours, gravure laser continue de se développer dans de nouveaux domaines. Il joue un rôle croissant dans des domaines tels que le post-traitement de pièces imprimées en 3D et la fabrication de puces microfluidiques en biotechnologie, repoussant les limites de ce que la gravure au laser peut atteindre.

Seeo plus d'applications industrielles ici!

4. Conseils pour optimiser les résultats de gravure laser

Après avoir compris où la gravure au laser est utilisée, l'étape suivante consiste à apprendre comment améliorer vos résultats grâce à de meilleurs choix d'équipement, paramètres, préparation du matériau et techniques de conception.

La réalisation d'une gravure de haute qualité nécessite plus que le choix d'une bonne machine. Cela dépend aussi du choix du bonSource laser, Affiner les paramètres de traitement, optimiser les paramètres du logiciel et préparer le matériel correctement.

4.1 Choisir la machine laser appropriée

Différents types de laser sont adaptés à différents matériaux et besoins de gravure. Sélectionner le bonMachine de gravure laserEst fondamental pour obtenir un meilleur résultat de gravure.

• Laser de tube de verre de CO2: approprié à la plupart des matériaux de non-métal tels que le bois, le cuir, l'acrylique, et le verre.
• Laser de tube du CO2 rf: également approprié au bois, au cuir, à l'acrylique, au verre, et à d'autres matériaux de non-métal, tout en offrant des détails plus fins de gravure que des lasers de tube de verre.
• Laser bleu: convient pour la gravure de matériaux opaques non métalliques tels que le bois et le cuir, ainsi que de certains métaux tels que l'acier inoxydable. En savoir plus surLasers CO2 vs lasers à diode.
• Laser à commutation de Q: conçu principalement pour les métaux tels que l'acier inoxydable, l'aluminium et le titane, tout en prenant en charge des matériaux non métalliques sélectionnés tels que l'ardoise et l'acrylique noir.
• Laser MOPA: convient au marquage couleur et au marquage noir sur des métaux tels que l'acier inoxydable, le titane et l'aluminium.
• Laser UV: convient pour la gravure fine sur des matériaux tels que les plastiques, le verre et les circuits imprimés.

Si vous ne savez pas quel type de machine correspond à votre flux de travail, vous pouvez également vous référer à unGuide de sélection de la machine Thunder LaserAvant de choisir un système.

En savoir plus surDurée de vie de tube de laser de rf.

4.2 Ajuster les paramètres clés

La qualité de la gravure au laser est influencée par plusieurs paramètres de traitement. Un bon ajustement peut considérablement améliorer le résultat final.

• LaserPuissanceUne puissance excessive peut provoquer des brûlures, tandis qu'une puissance insuffisante peut entraîner une gravure peu profonde ou peu claire.
• GravureVitesseUne vitesse trop rapide peut réduire la profondeur de gravure, tandis qu'une vitesse trop lente peut provoquer une surchauffe et des brûlures.
• DPIUn DPI faible peut conduire à une gravure peu claire, tandis qu'un DPI excessivement élevé peut augmenter le temps de traitement et provoquer une surchauffe ou un flou dans certaines zones.
• Méthode de remplissage: Différentes techniques de remplissage, telles que le remplissage de ligne ou le remplissage crosshatch, affectent l'uniformité de la gravure et le temps de traitement.

Pour les débutants, il est souvent utile de commencer par vérifiéParamètres du matériau laser, Puis ajustez la puissance, la vitesse, le DPI et la méthode de remplissage en fonction des résultats des tests.

4.3 Prétraitement matériel et après traitement

Les résultats de la gravure peuvent être fortement affectés par les caractéristiques de surface de différents matériaux. Un traitement approprié avant et après la gravure permet d'optimiser la qualité.

• Bois: poncez et nettoyez soigneusement la surface avant de graver. L'application d'un vernis transparent ou d'un scellant par la suite peut améliorer l'apparence et protéger le design.
• Métal: des mesures préventives telles que le traitement antirouille et la protection contre les rayures aident à maintenir l'intégrité du matériau et de la gravure.
• Verre: appliquer une serviette en papier humide ou une fine couche d'eau savonneuse sur la surface avant la gravure peut aider à minimiser le risque de fissuration.
• Cuir: aplatissez correctement le matériau pour assurer une gravure cohérente. Le cuir doit également être stocké dans un environnement sec pour éviter la moisissure et la détérioration.

4.4 Optimisation de la conception

La qualité du fichier de gravure joue un rôle crucial dans le résultat final. L'optimisation de la conception peut améliorer considérablement la précision et le détail de la gravure.

• Optimisation de la gravure bitmap: utilisez des images haute résolution pour éviter le flou ou la distorsion. Des bitmaps clairs et détaillés aident le laser à reproduire plus précisément le motif souhaité.
• Optimisation de la gravure vectorielle: assurez-vous que les lignes sont nettes et les chemins lisses, tout en minimisant les nœuds ou les points inutiles. Cela réduit les erreurs lors de la gravure et améliore la qualité globale de la coupe ou de la marque.
• Réglage du contraste: l'augmentation du contraste de l'image aide à souligner les détails, ce qui rend le motif gravé plus distinct et visuellement clair.

5. Conclusion

Pour obtenir d'excellents résultats de gravure laser, il faut combiner le bon système laser, des réglages précis des paramètres, une préparation réfléchie du matériau et des fichiers de conception optimisés.

En comprenant les méthodes de gravure, en sélectionnant un équipement approprié, en ajustant les paramètres avec soin et en préparant correctement les matériaux et les œuvres d'art, vous pouvez libérer tout le potentiel de la gravure au laser et produire des résultats de haute qualité, durables et visuellement impressionnants dans une large gamme d'applications.
