Lasers CO2 vs lasers à diode: quelles sont les différences?

Choisir la bonne machine laserPeut être source de confusion, en particulier lors du choix entre les lasers CO2 et lasers à diode. Chaque type a ses propres forces, matériaux idéaux et cas d'utilisation typiques. Choisir le mauvais peut vous coûter plus de temps, réduire la qualité du traitement ou limiter ce que vous pouvez faire.

Ce guide explique les différences réelles entre les lasers CO2 et les lasers à diode, y compris les principes de fonctionnement, les longueurs d'onde, la qualité du faisceau, les chemins optiques, la compatibilité des matériaux, la puissance, les méthodes de refroidissement, la durée de vie et la taille de la machine. Que vous souhaitiez des coupes nettes sur le bois ou des gravures détaillées sur le plastique, comprendre le fonctionnement de ces lasers peut vous aider à choisir la machine qui correspond le mieux à vos besoins.

1. Principe de travail

Avant de comparer les performances et les applications, il est important de comprendre comment les lasers à CO2 et à diode génèrent de la lumière laser. Bien que les deux systèmes produisent des faisceaux cohérents pour la découpe ou la gravure, leurs mécanismes internes sont sensiblement différents.

1.1 Lasers CO2

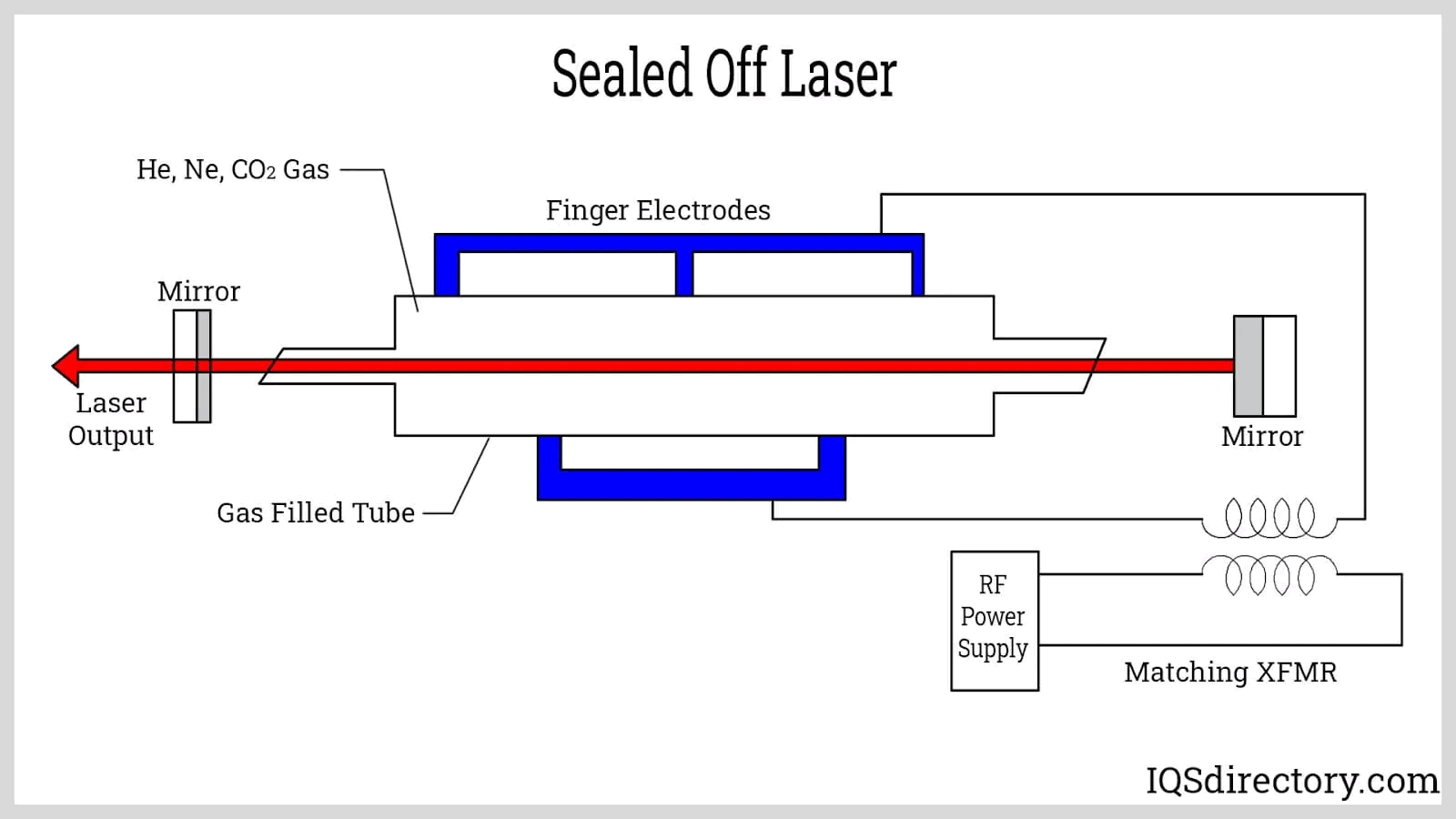

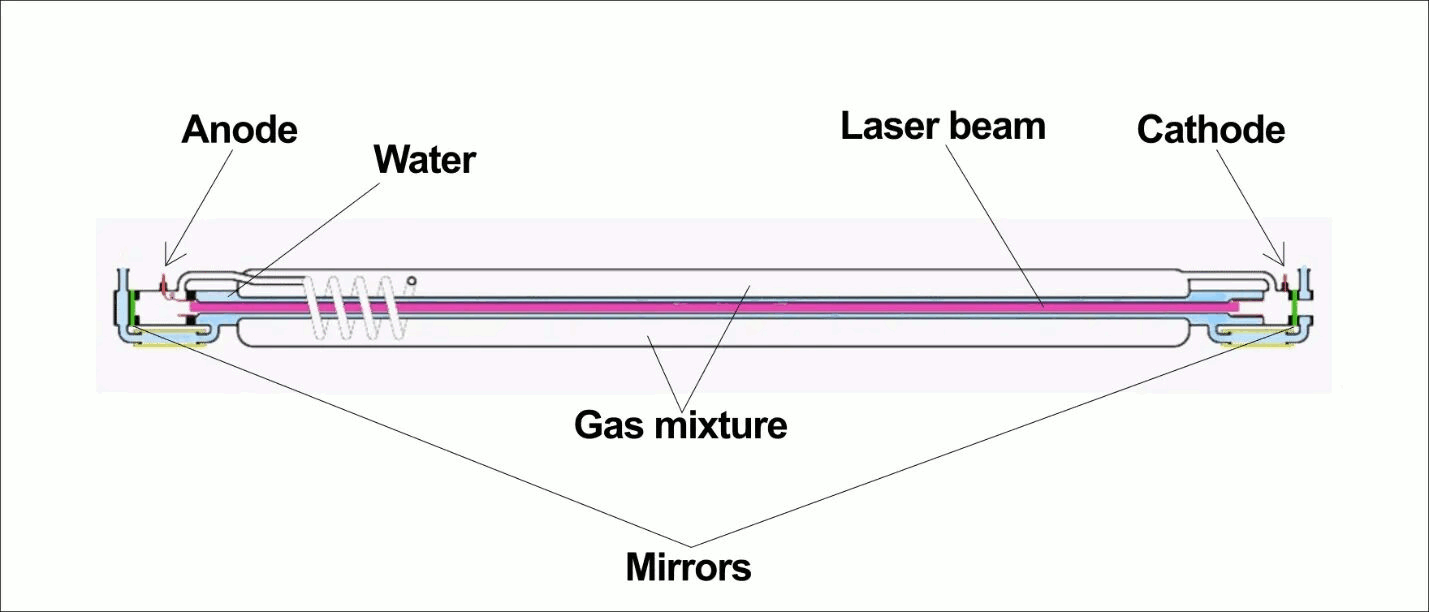

Les lasers CO2 fonctionnent en excitant un mélange de gaz à l'intérieur d'un tube scellé en verre ou en métal. Ce mélange gazeux comprend principalement du dioxyde de carbone, de l'azote et de l'hélium. La génération laser commence lorsqu'un courant électrique, courant continu ou radiofréquence, alimente les molécules de CO2 et les fait passer d'un état d'énergie inférieure à un état d'énergie supérieure.

Lorsque ces molécules reviennent à leur état d'origine, elles émettent des photons. Ces photons sont amplifiés à l'intérieur du tube laser pour former un faisceau laser cohérent. Ce cycle d'excitation et d'émission de photons se répète continuellement pour maintenir une sortie laser stable.

L'azote et l'hélium ne produisent pas de lumière laser directement, mais ils jouent un rôle de soutien important. L'azote aide à transférer efficacement l'énergie aux molécules de CO2, tandis que l'hélium aide les molécules de CO2 à revenir plus rapidement à des niveaux d'énergie plus bas, améliorant ainsi l'efficacité et la stabilité globales.

1.2 Lasers à diodes

Les lasers à diode utilisent une structure semi-conductrice à l'état solide construite autour d'une jonction p-n. Lorsque suffisamment de courant électrique passe à travers cette jonction, les électrons dans la région de type n sont alimentés et traversent dans la région de type p, où ils se recombinisent avec des trous. Cette recombinaison libère des photons à l'intérieur d'une cavité résonante, ce qui amplifie la lumière et génère un faisceau laser cohérent.

Le courant doit dépasser un niveau seuil d'émission laser réelle. En dessous de ce seuil, le dispositif se comporte plus comme une LED standard, produisant une lumière plus faible et moins cohérente. Cette conversion directe de l'énergie électrique en lumière laser rend les lasers à diode compacts et économes en énergie, bien que leur puissance de sortie soit généralement inférieure à celle des lasers à gaz CO2.

2. longueur d'onde

Longueur d'ondeEst l'une des différences les plus importantes entre le CO2 et les lasers à diode. Il détermine comment l'énergie laser est absorbée, transmise ou réfléchie par différents matériaux.

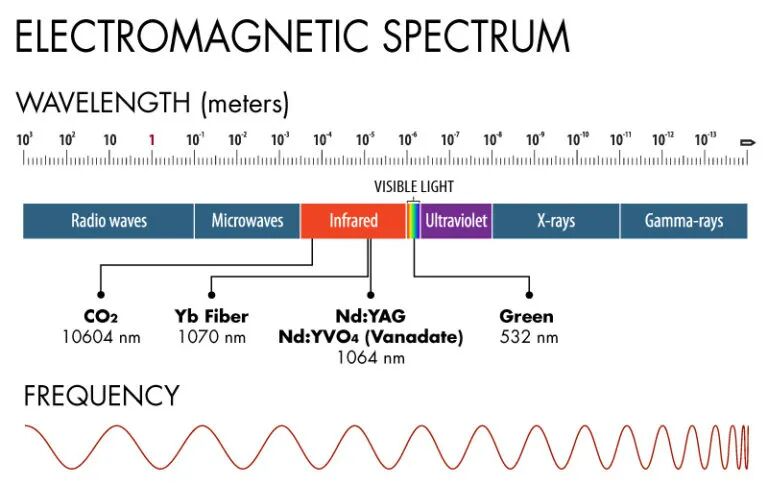

2,1 longueur d'onde de laser de CO2

Les lasers CO2, y compris les tubes en verre traditionnels et les tubes RF modernes, émettent généralement de la lumière laser dans la plage de 9 à 10,6 micromètres. C'est dans le spectre infrarouge lointain et est invisible à l'œil humain. La longueur d'onde la plus courante du laser CO2 commercial est de 10,6 μm, ou 10 600 nm, ce qui est bien adapté pour de nombreux matériaux non métalliques tels que le bois, l'acrylique, le cuir et le verre.

Parce que les faisceaux laser CO2 sont invisibles, les utilisateurs ne peuvent pas détecter visuellement le chemin du laser directement. Pour améliorer la sécurité et aider les opérateurs à prévisualiser la zone de travail, de nombreux systèmes laser CO2 comprennent un pointeur laser rouge visible de faible puissance aligné avec le faisceau infrarouge.

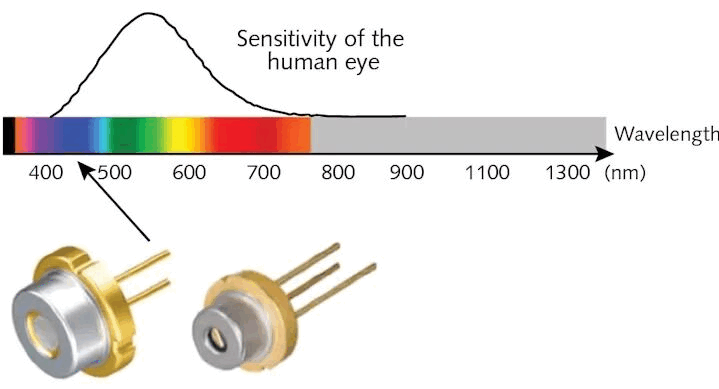

2.2 Longueur d'onde de laser de diode

Les lasers à diodes utilisés pour la gravure et la découpe fonctionnent généralement dans le spectre proche infrarouge au spectre visible. Les longueurs d'onde courantes comprennent environ 450 nm pour les lasers à diode bleue et environ 800-980 nm pour les lasers à diode proche infrarouge.

Les faisceaux laser à diode bleue visibles peuvent aider à l'alignement, mais la visibilité ne signifie pas la sécurité. Une exposition directe ou réfléchie peut causer des lésions oculaires irréversibles. Pour les lasers à diode proche infrarouge, le faisceau peut être invisible, mais la protection des yeux et de la peau est toujours nécessaire.

Lecture connexe:Votre machine laser est-elle vraiment sûre? Ce qu'il faut savoir avant d'acheter

3. qualité du faisceau

La qualité du faisceau laser affecte directement la précision de coupe, la résolution de gravure et la cohérence du traitement. Il est généralement mesuré à l'aide de la valeur M², qui indique à quel point un faisceau laser correspond à un faisceau gaussien idéal. Plus la valeur M² est proche de 1, meilleure est la qualité du faisceau.

3.1 Qualité du faisceau laser CO2

Dans de nombreux systèmes commerciaux de petite à moyenne taille, les lasers CO2 ont tendance à fournir une meilleure qualité de faisceau que les lasers à diode. Les lasers CO2 utilisent un mélange gazeux stable comme milieu de gain et reposent sur une cavité de résonance relativement longue pour produire un profil de faisceau lisse et symétrique.

En conséquence, les lasers CO2 peuvent généralement atteindre des valeurs M² plus faibles et des formes de points plus cohérentes sur différents niveaux de puissance. Cela aide à produire des coupes plus nettes, des détails de gravure plus fins et des résultats plus reproductibles.

3.2 Qualité du faisceau laser à diode

Les lasers à diode émettent de la lumière à partir d'une surface semi-conductrice plate et rectangulaire. Cette géométrie crée naturellement un faisceau elliptique ou asymétrique avec un angle de divergence plus élevé. Même avec des optiques de mise en forme de faisceau, les lasers à diodes ont souvent des valeurs M² plus élevées et une focalisation moins uniforme que les lasers CO2.

Dans des conditions de haute puissance, la qualité du faisceau laser à diode peut également fluctuer car la température interne et les changements de densité de courant peuvent fausser la sortie. Cela peut réduire la cohérence dans la gravure détaillée ou le traitement haute résolution.

4. chemin optique

Une autre différence majeure entre les systèmes laser à CO2 et à diode est la façon dont ils délivrent le faisceau laser de la source à la surface de travail. Cette voie de distribution du faisceau est appelée chemin optique.

4.1 Chemin optique laser CO2

Les tubes laser CO2, en particulier les tubes en verre et les tubes RF, sont généralement trop grands pour être montés directement sur la tête laser. Au lieu de cela, le faisceau se déplace à travers un chemin optique fixe. Ce chemin utilise généralement trois miroirs pour réfléchir le laser horizontalement et verticalement avant d'atteindre la lentille de focalisation finale.

Cette conception permet des dispositions flexibles de machine, mais elle exige l'alignement régulier de poutre. Même un léger désalignement du miroir peut réduire la précision et affecter la qualité du traitement.

4.2 Chemin optique de laser de diode

Les lasers à diode sont suffisamment compacts pour être montés directement sur le portique. Dans les installations à diode unique, le faisceau peut être émis directement à partir du module laser avec un minimum ou pas de miroirs.

Cependant, dans les systèmes à plusieurs diodes, plusieurs diodes de faible puissance peuvent être combinées pour un rendement plus élevé. Cela nécessite une optique combinant des faisceaux et des miroirs semi-réfléchissants. Ces composants, ainsi que les dissipateurs thermiques et les pilotes, peuvent augmenter le poids de la tête laser. Une tête plus lourde peut réduire la vitesse de mouvement et l'accélération, ce qui peut affecter l'efficacité du traitement et la résolution des détails lors de la gravure à grande vitesse.

5. Compatibilité matérielle

Parce que les lasers CO2 et les diodes fonctionnent à des longueurs d'onde différentes, ils interagissent avec les matériaux de différentes manières. Cette différence détermine en grande partie les matériaux que chaque laser peut couper ou graver efficacement.

5.1 Compatibilité des matériaux laser CO2

Les lasers CO2 fonctionnent généralement autour de 10,6 μm dans le spectre infrarouge lointain. Cette longueur d'onde plus longue est fortement absorbée par de nombreux matériaux non métalliques, ce qui rend les lasers CO2 efficaces pour couper et graver le bois, le cuir, le papier, le carton, le tissu et l'acrylique transparent et opaque.

Les lasers traditionnels de CO2 de tube de verre exécutent bien pour couper des matériaux de non-métal tels que le papier, le bambou, les produits en bois, l'acrylique, et le caoutchouc. Les lasers RF CO2, avec une mise en forme avancée du faisceau et une polarisation linéaire, peuvent fournir des résultats de gravure plus fins et plus uniformes.

Les lasers de CO2 peuvent également marquer sur des matériaux tels que la pierre, le verre, la céramique, l'aluminium anodisé, et les métaux peints. Cependant, ils sont généralement incapables de graver directement des métaux nus tels que l'acier inoxydable ou le laiton sans revêtements spéciaux ou traitements de surface.

5.2 Compatibilité du matériau du laser à diode

Les lasers à diodes fonctionnent généralement dans le domaine du visible au proche infrarouge, souvent autour de 450 à 980 nm. Cette longueur d'onde plus courte change la façon dont le laser interagit avec les matériaux. Les lasers à diode peuvent couper et graver du bois, du cuir, du papier, du carton et de nombreuses couleurs acryliques opaques telles que le noir, le brun, le rouge, le jaune et le vert.

Cependant, les lasers à diode ne peuvent pas traiter efficacement l'acrylique transparent ou blanc car ces matériaux transmettent ou réfléchissent la lumière de longueur d'onde plus courte. Un traitement de surface supplémentaire, tel que l'application de peinture ou l'utilisation d'un support noir, peut être nécessaire.

Par rapport aux lasers à CO2, les lasers à diode peuvent marquer directement certains métaux nus, y compris l'acier inoxydable, le titane et le fer, sans revêtements de surface. Cependant, ils peuvent avoir du mal avec certains métaux tels que le laiton et certaines finitions en aluminium anodisé, où les résultats de gravure peuvent être incohérents.

Une comparaison de compatibilité matérielle des lasers CO2 et des lasers à diode.

Lecture connexe:Laser RF vs laser verre DC: Lequel choisir?

6. Puissance

La puissance laser joue un rôle majeur dans la détermination de la vitesse et de la profondeur d'une machine peut couper ou graver.

6.1 Puissance laser CO2

Les lasers CO2 ont généralement un net avantage en termes de puissance. Grâce à leur milieu de gaz et à leur conception tubulaire, ils peuvent fournir des niveaux de puissance plus élevés, allant souvent de 20W à 100W ou plus, tout en maintenant une qualité de faisceau élevée. Cela les rend adaptés aux travaux nécessitant de la vitesse et de la profondeur, tels que la découpe de matériaux épais ou la gravure profonde.

6.2 Puissance de laser de diode

Les lasers à diode fournissent généralement une puissance inférieure par diode individuelle en raison des limites physiques de la conception des semi-conducteurs. Pour augmenter la production, certains fabricants combinent plusieurs diodes. Cependant, la combinaison de faisceau peut entraîner une perte d'énergie et réduire la qualité du faisceau, ce qui peut augmenter la taille du spot et réduire la densité de puissance.

Cela signifie que les lasers à diode sont généralement mieux adaptés aux matériaux plus minces, à la découpe plus légère et à la gravure moins profonde. Pour une puissance et une précision sérieuses, les lasers CO2 surperfent généralement les lasers à diode. Pour les tâches légères ou les configurations économiques, les lasers à diode peuvent toujours être une option pratique.

7. Méthode de refroidissement

Les lasers génèrent de la chaleur pendant le fonctionnement et un refroidissement approprié est essentiel pour une performance stable et la durée de vie de la machine.

Les lasers à tubes de verre CO2 reposent presque toujours sur le refroidissement par eau. Le refroidissement par eau est efficace et silencieux, ce qui peut être utile dans les environnements sensibles au bruit. Cependant, il est plus complexe à installer et à entretenir car il nécessite un réservoir d'eau, une pompe et une protection contre le gel dans les environnements froids.

Les lasers RF CO2 et les lasers à diodes utilisent généralement un refroidissement par air. Le refroidissement de l'air est plus simple, plus abordable et plus facile à entretenir, ce qui le rend courant dans les petites et moyennes machines. Le compromis est qu'il peut être moins efficace que le refroidissement par eau, et les ventilateurs peuvent créer du bruit.

8. Durée de vie

Durée de vieEst un autre facteur important lors du choix d'un système laser, en particulier pour les utilisateurs qui ont besoin d'une production régulière ou d'une utilisation commerciale à long terme.

8.1 Durée de vie du laser CO2

Les lasers CO2 à tube de verre durent généralement entre 2 000 et 4 000 heures, et avec de bons soins, ils peuvent durer plus longtemps. Les lasers de CO2 de rf ont un avantage parce que leurs tubes en métal peuvent être rechargés avec le gaz et durent habituellement bien plus de 10.000 heures avec l'entretien minimal.

8,2 durée de vie de laser de diode

Les lasers à diode réclament souvent des durées de vie d'environ 10 000 heures, mais les performances réelles peuvent varier. Parce que les lasers à diode doivent souvent fonctionner à puissance élevée ou à pleine puissance pour obtenir de bons résultats, de longues périodes de sortie maximale peuvent accélérer l'usure. La chaleur est un facteur important, car des températures élevées peuvent réduire la stabilité et l'efficacité de la production.

Les modules de diode de qualité avec un bon refroidissement peuvent gérer des courses continues pendant quelques heures, mais les utilisateurs doivent toujours éviter un fonctionnement à long terme inutile à puissance maximale lorsque cela est possible.

9. Taille et poids

La taille et le poids sont également des différences notables entre les lasers CO2 et les diodes. Ces facteurs sont importants si vous avez un espace de travail limité, si vous avez besoin de portabilité ou si vous vous souciez du mouvement de la machine pendant la gravure.

9.1 Taille et poids du laser CO2

Les tubes laser CO2 ont tendance à être longs et fragiles, en particulier les tubes en verre. La longueur du tube augmente généralement lorsque la puissance de sortie est plus élevée. Les tubes de verre nécessitent une manipulation soigneuse et un espace de machine supplémentaire. Les tubes RF CO2 sont plus compacts et durables en raison de leur boîtier métallique, bien qu'ils soient plus lourds que les tubes en verre.

9.2 Taille et poids du laser à diode

Les lasers à diode sont beaucoup plus petits et plus légers car ils sont basés sur des puces semi-conductrices. Cela les rend adaptés aux machines de bureau compactes ou aux petits systèmes à cadre ouvert.

Cependant, lorsque plusieurs modules de diodes sont combinés avec des composants de refroidissement et des optiques, la tête laser peut devenir plus lourde. Cela peut ralentir la vitesse de déplacement et affecter les détails de gravure lors d'un traitement plus rapide.

10. Conclusion

Le choix entre les lasers à CO2 et à diode dépend de vos matériaux, de votre budget, de votre espace de travail et des objectifs du projet. Les lasers CO2 fournissent généralement des performances plus élevées sur les matériaux non métalliques, en particulier pour la découpe d'acrylique, de bois, de cuir, de papier et de matériaux similaires. Les lasers à diode offrent un prix abordable, une taille compacte et une configuration simple, ce qui les rend attrayants pour les utilisateurs amateurs et les tâches de gravure plus légères.

En comprenant leurs différences de longueur d'onde, de puissance, de qualité de faisceau, de chemin optique, de refroidissement, de durée de vie et de compatibilité matérielle, vous pouvez investir dans une machine laser qui répond vraiment à vos besoins, que ce soit pour un usage de loisir, une production de petites entreprises ou une fabrication professionnelle.
