How to Extend the Lifespan of an RF Laser Tube?

Un tube laser RF est le composant de base de nombreux systèmes de découpe, de gravure et de marquage de haute précision. Ses performances et sa fiabilité affectent directement la qualité de la production, la cohérence du traitement et l'efficacité opérationnelle à long terme.

Cet article explique ce qui définit la durée de vie d'un tube laser RF, quels facteurs le raccourcissent ou l'allongent, et quelles méthodes pratiques vous pouvez utiliser pour maximiser la durée de vie. Que vous utilisiez une marque cohérente, SPT, Iradion ou une autre marque de tube laser RF, des habitudes de maintenance et d'exploitation appropriées peuvent aider à maintenir des performances constantes tout en réduisant les coûts à long terme.

1. Comprendre la durée de vie du tube laser RF

La durée de vie d'un tube laser RF est définie par les heures de fonctionnement accumulées, et non par la date de fabrication ou d'installation. Si une machine reste inactive pendant des années mais que le laser n'a été utilisé que pendant 50 heures, le tube n'a consommé que 50 heures de sa durée de vie utile.

Plutôt qu'un compte à rebours fixe, la durée de vie du tube laser RF doit être comprise comme une métrique de performance statistique. Il représente le nombre moyen d'heures de fonctionnement qu'un tube peut fournir une sortie stable avant que la puissance ou la qualité du faisceau ne tombe en dessous des exigences de production.

La fin de vie apparaît rarement comme un échec soudain. Au lieu de cela, cela se produit généralement progressivement, souvent sous forme de puissance de sortie réduite, de caractéristiques de faisceau instables ou de cohérence de traitement décroissante. Ces changements peuvent résulter de la dégradation naturelle des électrodes internes, des composants RF et du mélange de gaz CO2 scellé.

2. Qu'est-ce qui raccourcit la durée de vie du tube laser RF?

Bien que les tubes laser RF soient conçus pour un fonctionnement stable à long terme, leur durée de vie réelle peut être considérablement réduite par des conditions de fonctionnement défavorables. Les facteurs limitant la durée de vie les plus courants sont généralement liés à la façon dont le laser est utilisé, alimenté, refroidi et maintenu dans la production quotidienne.

2.1 Contrainte thermique excessive

La chaleur est l'un des principaux moteurs de la dégradation des tubes RF. Un refroidissement insuffisant, une température instable du liquide de refroidissement ou un flux d'air bloqué peuvent entraîner le fonctionnement des composants internes en dehors de leur plage thermique optimale.

Une exposition prolongée à des températures élevées peut accélérer l'usure des électrodes, dégrader les circuits RF et déstabiliser le mélange de gaz CO2 scellé. Au fil du temps, cela peut entraîner une perte de puissance plus rapide et une cohérence de traitement plus faible.

2.2 Cycles de service agressifs et fonctionnement continu à haute puissance

Faire fonctionner le laser à haute puissance pendant des périodes prolongées et ininterrompues augmente la charge thermique et électrique. Les tubes RF sont conçus pour un usage industriel, mais un fonctionnement constant à proximité de la sortie maximale sans cycles de repos adéquats peut accélérer le vieillissement interne.

Ceci est particulièrement important dans les environnements de production à haut débit, où les systèmes de refroidissement peuvent être poussés près de leurs limites pendant de longues périodes.

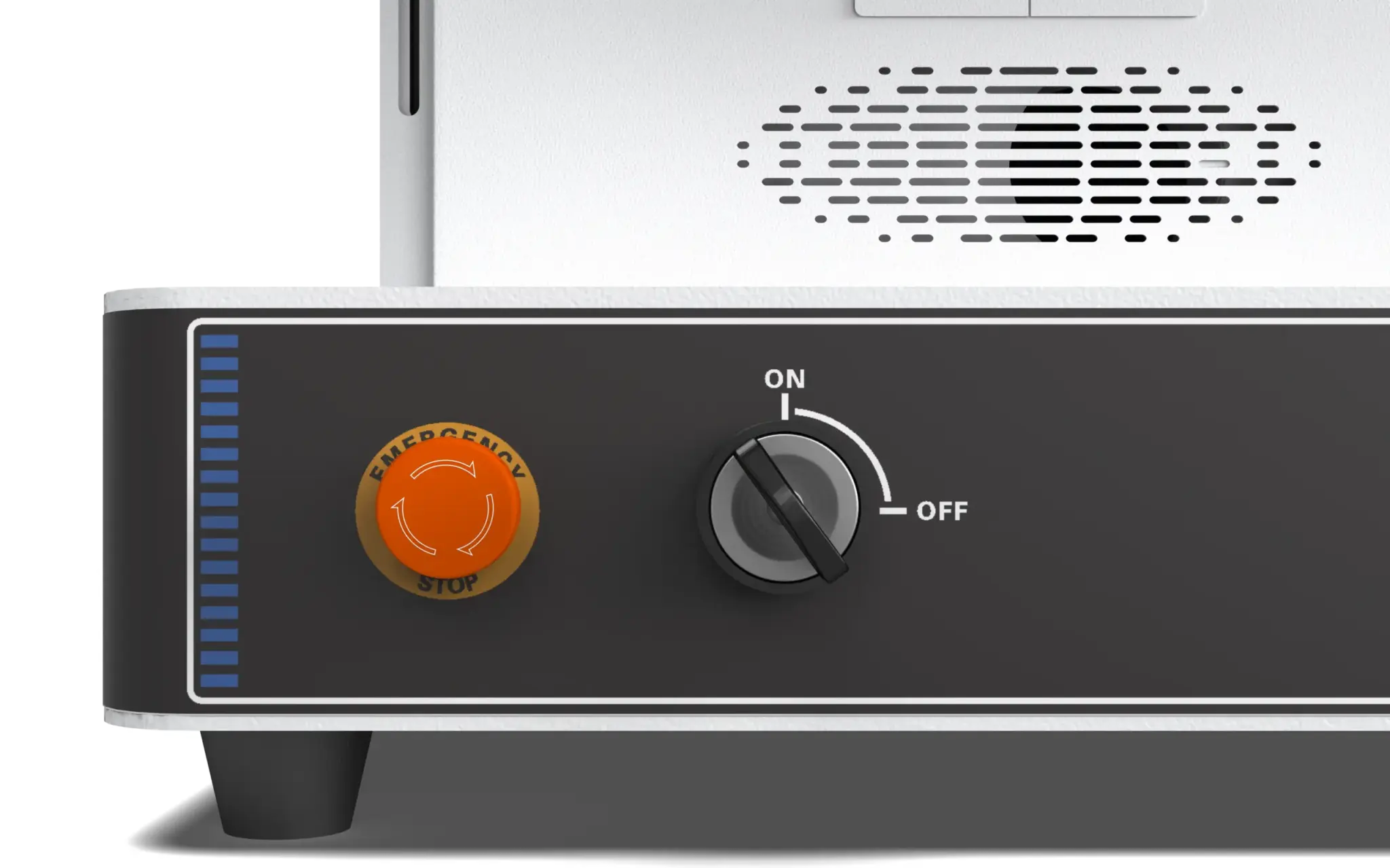

2.3 Cyclisme fréquent de puissance

Le fait d'allumer et d'éteindre le laser à plusieurs reprises dans de courts intervalles introduit une contrainte de dilatation thermique et de contraction. Ces changements rapides de température peuvent affecter l'alignement interne et la stabilité RF, contribuant à la dégradation progressive des performances.

Le cycle de puissance occasionnel est inévitable, mais le cyclisme on-off excessif devrait être réduit au minimum autant que possible.

2.4 Alimentation instable ou de mauvaise qualité

Les tubes laser RF sont très sensibles à la stabilité électrique. Les fluctuations de tension, une mise à la terre inadéquate ou un bruit électrique provenant d'équipements proches peuvent placer des contraintes continues sur les composants RF.

Au fil du temps, une instabilité électrique peut raccourcir la durée de vie du tube et contribuer à une défaillance prématurée des modules RF internes, même si le laser ne fonctionne pas à des niveaux de sortie élevés.

2.5 Environnement de fonctionnement contaminé

La poussière, le brouillard d'huile, les vapeurs corrosives et l'humidité élevée peuvent affecter le système laser et ses composants de refroidissement. La contamination de l'environnement peut nuire à la dissipation thermique, dégrader l'isolation électrique et augmenter le risque de corrosion sur les connecteurs et les composants RF.

Au fil du temps, cette contrainte indirecte peut raccourcir la durée de vie effective du tube laser RF et réduire la fiabilité globale de la machine.

3. comment prolonger la durée de vie d'un tube laser RF

Rien ne dure éternellement, mais avec un entretien et une discipline de fonctionnement appropriés, un tube laser RF peut offrir des performances fiables bien plus longtemps que sa valeur de base.

3.1 Maintenir une gestion thermique efficace

Seule une partie de la puissance RF générée par l'amplificateur RF interne devient la sortie laser réelle. Une grande partie de la puissance restante est convertie en chaleur. Si cette chaleur n'est pas gérée efficacement, elle peut s'accumuler à l'intérieur du tube et faire en sorte que la température de fonctionnement dépasse la plage recommandée.

Une chaleur excessive peut dégrader la qualité du faisceau et réduire la durée de vie du tube laser RF. Pour maintenir des températures stables, les tubes laser RF sont équipés de systèmes de refroidissement par air ou par eau, selon la puissance et la conception du modèle.

En savoir plus surEfficacité de conversion de puissance des lasers RF CO2.

Les exigences d'entretien diffèrent selon leMéthode de refroidissement.

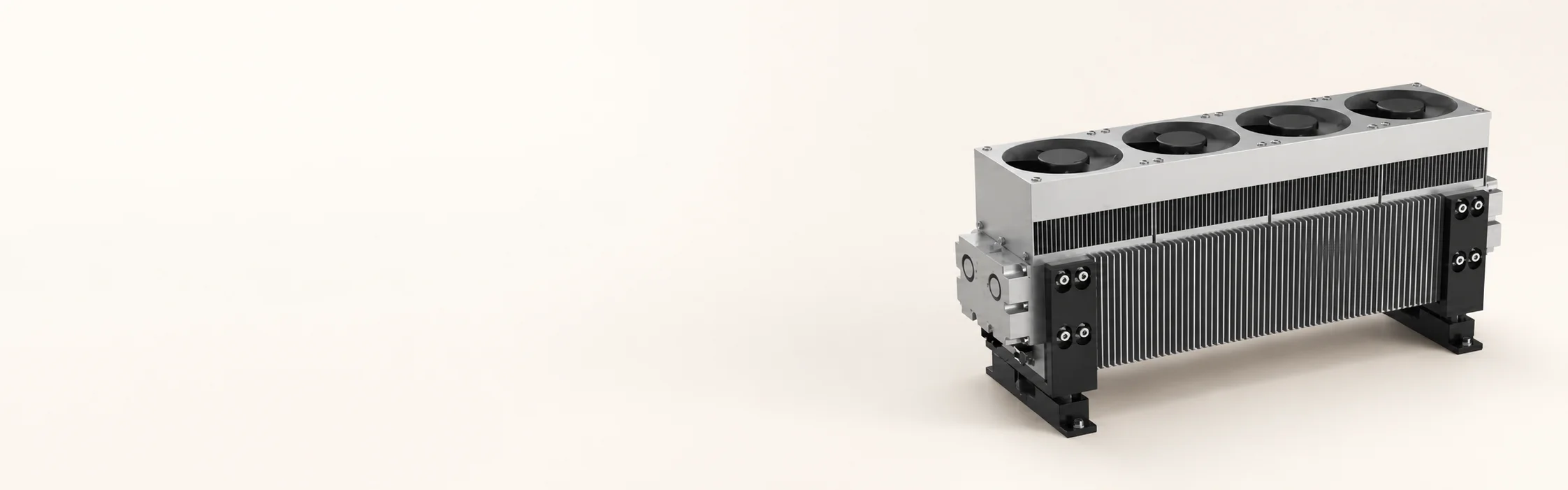

3.1.1 Systèmes de refroidissement par air

Les systèmes refroidis par air sont couramment utilisés dans les tubes laser RF de faible puissance. Pour soutenir une performance stable, il est recommandé de:

3.1.2 Systèmes de refroidissement par eau

Les systèmes refroidis à l'eau sont utilisés dans les tubes laser RF plus puissants pour une dissipation thermique plus efficace. Les étapes de maintenance comprennent:

Pour les systèmes laser RF refroidis à l'eau, le système de refroidissement externe doit répondre aux exigences du fabricant. Les valeurs de référence suivantes sont basées sur les recommandations du SPT:

Exigences de refroidissement de référence pour les systèmes laser RF refroidis à l'eau.

Pour les étapes supplémentaires de refroidissement et de prévention du gel, reportez-vous à ceGuide d'atténuation de la température de refroidissement et du gel.

3.2 Optimiser le cycle de service et la charge de travail

Chaque démarrage et arrêt du tube peuvent provoquer un chauffage et un refroidissement rapides, ce qui contraint les électrodes, les joints et le mélange gazeux. La minimisation du cyclisme inutile aide à réduire l'usure cumulative.

3.3 Stabiliser l'alimentation et les réglages d'alimentation

Les tubes laser RF nécessitent une alimentation électrique constante et stable dans les plages de tension et de courant spécifiées. Les fluctuations d'alimentation ou le fonctionnement en dehors des paramètres recommandés peuvent stresser les composants internes.

Étant donné que la tension nominale et le courant varient d'un fabricant à l'autre, reportez-vous toujours aux directives spécifiques fournies pour votre tube. Ces directives définissent la tension de fonctionnement recommandée, la sortie maximale et les limites de cycle de service, et elles doivent être suivies de près pour un fonctionnement sûr et fiable.

Il est recommandé de:

3.4 Maintenir un environnement d'exploitation optimal

Les tubes laser RF fonctionnent mieux dans un environnement propre, sec et stable. Pour soutenir l'opération stable:

3.5 Maintenir l'intégrité du chemin optique

Un système optique bien entretenu empêche les contraintes inutiles sur le tube laser RF et contribue à assurer une sortie stable. Les tâches régulières devraient inclure:

3.6 Surveiller et entretenir le tube régulièrement

Une surveillance et une maintenance cohérentes aident à suivre les performances du tube laser RF et à soutenir un fonctionnement fiable. Pratiques clés:

4. Conclusion

Les tubes laser RF sont durables, mais ils ne sont pas immunisés contre l'usure. Le vieillissement interne est inévitable, mais une attention particulière au refroidissement, au cycle de service, à l'alimentation électrique, à l'environnement d'exploitation, à l'intégrité du chemin optique et à la surveillance de routine peut prolonger considérablement la durée de vie d'une source laser RF.

Pour les utilisateurs qui s'appuient sur une qualité de découpe, de gravure ou de marquage constante au laser, un bon entretien n'est pas facultatif. C'est l'un des moyens les plus efficaces de protéger les performances des tubes, de réduire les temps d'arrêt et de réduire les coûts d'exploitation à long terme.
