Projet de découpe laser avec LaserMaker VAPEUR Dragon Boat Printmaking

Dans ce projet STEAM maker, les élèves créent une œuvre d'art de gravure Dragon Boat Festival avec LaserMaker et une machine de découpe laser. La leçon relie la conception culturelle, le traçage d'image, le traitement miroir, la planification de la couche de couleur, les plaques d'impression découpées au laser, la conception de la couverture anti-poussière en acrylique, l'encrage, l'impression et l'affichage final des œuvres d'art.

1. Aperçu de la leçon

1.1 Objectif du projet

Les élèves créeront un projet de gravure de bateau-dragon en important une image de bateau-dragon, en extrayant et en nettoyant le contour, en reflétant le dessin, en le séparant en cinq plaques de couleur, en concevant un cadre et un cache anti-poussière en acrylique, en coupant les pièces au laser et en imprimant l'illustration finale.

1.2 Utilisation recommandée en classe

2. Objectifs d'apprentissage

2.1 Ce que les élèves apprendront

2.2 Compétences VAPEUR Développées

2.3 Faire responsable

Les étudiants doivent utiliser la découpeuse laser uniquement sous la direction de l'enseignant ou du superviseur de laboratoire. Avant le traitement, vérifiez le placement du matériau, la mise au point, les paramètres de la couche et les paramètres de coupe. Lorsque vous utilisez un pigment d'encre et des outils d'impression, protégez la surface de travail et nettoyez les outils après l'activité.

3. Contexte culturel et artistique: gravure de bateaux-dragons

Le Dragon Boat Festival fournit un thème significatif pour ce projet de gravure. Les élèves utilisent le bateau-dragon comme élément visuel central et explorent comment l'imagerie traditionnelle du festival peut être recréée avec des outils de fabrication numérique modernes.

La gravure consiste généralement à graver ou à graver une plaque, à appliquer un pigment et à transférer l'image sur du papier. Dans cette leçon, les élèves utilisent la découpe laser pour préparer les plaques d'impression, ce qui rend le flux de travail plus reproductible et plus facile à démontrer dans une salle de classe ou un makerspace.

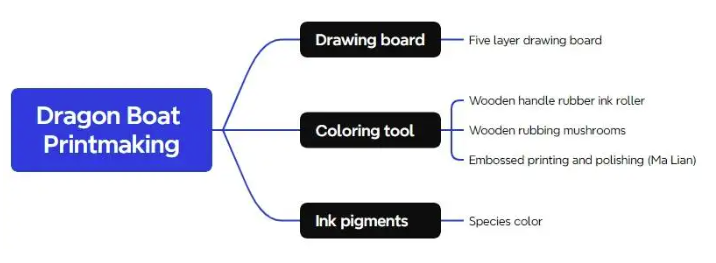

4. Planification des matériaux et des pièces

Avant de modéliser l'œuvre dans LaserMaker, les étudiants doivent préparer les plaques de bois, la feuille acrylique, le papier, le pigment, les outils d'impression et les rivets utilisés dans le projet source.

5. Lesson Procedure

5.1 Importer une image de bateau-dragon

Choisissez une image de bateau dragon à partir d'une source d'image approuvée par la classe ou d'une référence fournie par l'enseignant. Ouvrez LaserMaker, cliquez sur Fichier dans la zone de fonction supérieure, choisissez Ouvrir et importez l'image sélectionnée dans l'espace de travail.

5.2 Extraire et nettoyer le dessin au trait

Cliquez avec le bouton gauche sur l'image et utilisez la fonction d'extraction de contour. Une fois le contour grossier généré, supprimez les lignes inutiles et les éléments d'arrière-plan. Ajoutez ou ajustez les traits si nécessaire pour que le dessin de la ligne du bateau dragon soit suffisamment clair pour la conception de la plaque en couches.

5.3 Miroir de la conception avant l'impression

Sélectionnez le dessin du bateau dragon et utilisez l'outil Miroir horizontal. Cette étape est importante car l'image est inversée lors de l'impression. La mise en miroir de la conception avant le traitement laser aide le résultat imprimé final à correspondre à la direction prévue.

5.4 Diviser la conception en cinq couches de couleur

Divisez le dessin du bateau dragon en différentes couches en fonction des couleurs prévues. Le flux de travail source sépare le projet d'impression de bateau dragon en cinq couches, puis transforme ces couches en cinq plaques d'impression distinctes.

5.5 Concevoir le cadre et le cache-poussière en acrylique

Utilisez les outils Rectangle et Ellipse pour dessiner un cadre pour le montage de l'empreinte du bateau dragon et un cache anti-poussière pour protéger le travail fini. Ajoutez quatre trous circulaires sur le côté gauche du cadre afin que les rivets puissent fixer le cadre et le couvercle anti-poussière ensemble.

6. Paramètres de traitement laser

6.1 Attribuer des couleurs de couche

Sélectionnez le cache-poussière et changez sa couleur de couche en rouge dans le panneau des couches. Conservez les éléments restants de la plaque d'impression et du cadre sur leurs couches de découpe assignées conformément à la configuration du fichier LaserMaker.

6.2 Définir les paramètres de matériau et de coupe

Double-cliquez sur chaque couche dans le panneau de traitement et définissez le matériau, l'épaisseur et le processus en fonction de la pièce. Le flux de travail source utilise une découpe acrylique de 3mm pour le couvercle anti-poussière et une découpe de tilleul de 3mm pour les plaques restantes.

7. Impression, assemblage et affichage

7.1 Préparer les plaques d'impression

Après la découpe au laser, identifiez les cinq plaques d'impression et vérifiez que chaque plaque correspond à la couche de couleur prévue. Gardez les plaques organisées afin que les élèves puissent appliquer le pigment et imprimer dans le bon ordre.

7.2 Appliquer le pigment et imprimer

Utilisez le pigment d'encre et les outils d'impression préparés pour appliquer la couleur aux plaques. Les étudiants peuvent utiliser le rouleau, le brayer ou le champignon d'estampage en bois pour transférer le pigment et presser l'image sur du papier A4. Encouragez les élèves à tester l'alignement sur du papier brouillon avant d'imprimer la version finale.

7.3 Assembler le cadre et le couvercle anti-poussière

Une fois l'impression sèche, placez-la dans le cadre et alignez le cache-poussière en acrylique. Utilisez les quatre rivets pour fixer le cadre et le cache-poussière à travers les trous circulaires sur le côté gauche.

8. Projet fini et réflexion

L'œuvre d'art de gravure de bateau dragon terminée montre comment la fabrication numérique peut soutenir les processus artistiques traditionnels. Les élèves peuvent comparer des plaques découpées au laser avec des plaques sculptées à la main et discuter de la façon dont les couleurs en couches, l'ordre des plaques et l'alignement affectent l'image finale.

9. Pratique en classe et conseils pédagogiques

9.1 Flux de travail des étudiants

9.2 Suggestions de l'enseignant

10. Le défi de l'extension

Après avoir terminé le projet de gravure de bateau-dragon, les élèves peuvent redessiner l'œuvre d'art avec différents thèmes du festival, des symboles culturels locaux, des mascottes scolaires ou des illustrations saisonnières. Ils peuvent également modifier le nombre de plaques de couleur et comparer comment moins ou plus de couches affectent l'impression finale.

Pour un défi de fabricant plus profond, les étudiants peuvent concevoir un système d'enregistrement qui aide chaque plaque à s'aligner plus précisément, puis tester si l'alignement améliore le résultat imprimé.

11. Note d'équipement pour les enseignants

Ce projet convient aux coupeurs de laser de salle de classe qui soutiennent le tilleul de coupe de 3mm et l'acrylique de 3mm pour des projets d'impression et d'affichage. Pour les écoles et les laboratoires STEAM débutants, des projets tels que des plaques de gravure de bateau dragon, des couvertures en acrylique, des cadres en bois et des activités de fabricant de festival peuvent être complétés avec un cutter laser en classe tel que leSérie de boulons laser Thunder.

Les enseignants peuvent choisir la configuration de la machine et du matériel en fonction de l'espace en classe, des matériaux approuvés, de la taille du projet, de la configuration de la ventilation et des besoins de supervision des élèves. Les élèves doivent toujours tester les paramètres, vérifier la mise au point et suivre les règles de sécurité laser de l'école avant le traitement final.
