Laser Exhaust System All You Need To Know

La découpe et la gravure au laser produisent des résultats plus que précis. Ils génèrent également de la fumée, des fumées, des odeurs et des particules qui peuvent affecter la santé de l'opérateur, contaminer l'espace de travail et endommager la machine au fil du temps. C'est pourquoi un système d'échappement laser fiable n'est pas facultatif. Il est essentiel pour un fonctionnement laser sûr et cohérent.

Mais quelle solution d'échappement convient le mieux à votre installation? Des extracteurs de fumée à la ventilation par conduits, ce guide explique le fonctionnement des systèmes d'échappement laser, les composants qu'ils comprennent, comment les configurer pour différents espaces de travail et comment les entretenir pour des performances à long terme.

1. Pourquoi vous avez besoin d'un bon système d'échappement laser

Faire fonctionner une machine laser sans extraction de fumée appropriée peut être risqué pour les personnes et l'équipement. Que vous couchiez du bois, de l'acrylique, du cuir, du caoutchouc ou du plastique, le faisceau laser génère une chaleur intense qui provoque la vaporisation, l'ablation ou la fonte des matériaux. Ce processus libère un mélange de sous-produits, y compris:

Si ces émissions ne sont pas éliminées efficacement, elles peuvent rapidement contaminer l'espace de travail et causer plusieurs problèmes:

Un système d'échappement laser efficace répond à ces risques en capturant les fumées à la source, en éloignant l'air contaminé de la zone de traitement et en le filtrant ou en l'évacuant en toute sécurité à l'extérieur. Il aide à protéger la santé de l'opérateur, maintient l'optique plus propre et prend en charge les performances stables de la machine.

Dans de nombreux environnements commerciaux, éducatifs et industriels, l'extraction des fumées fait également partie de la sécurité au travail et de la conformité environnementale. Une bonne ventilation n'est pas seulement une question de confort. Il s'agit également de la sécurité, de la performance et de la fiabilité à long terme des équipements.

2. Composants clés d'un système d'échappement laser

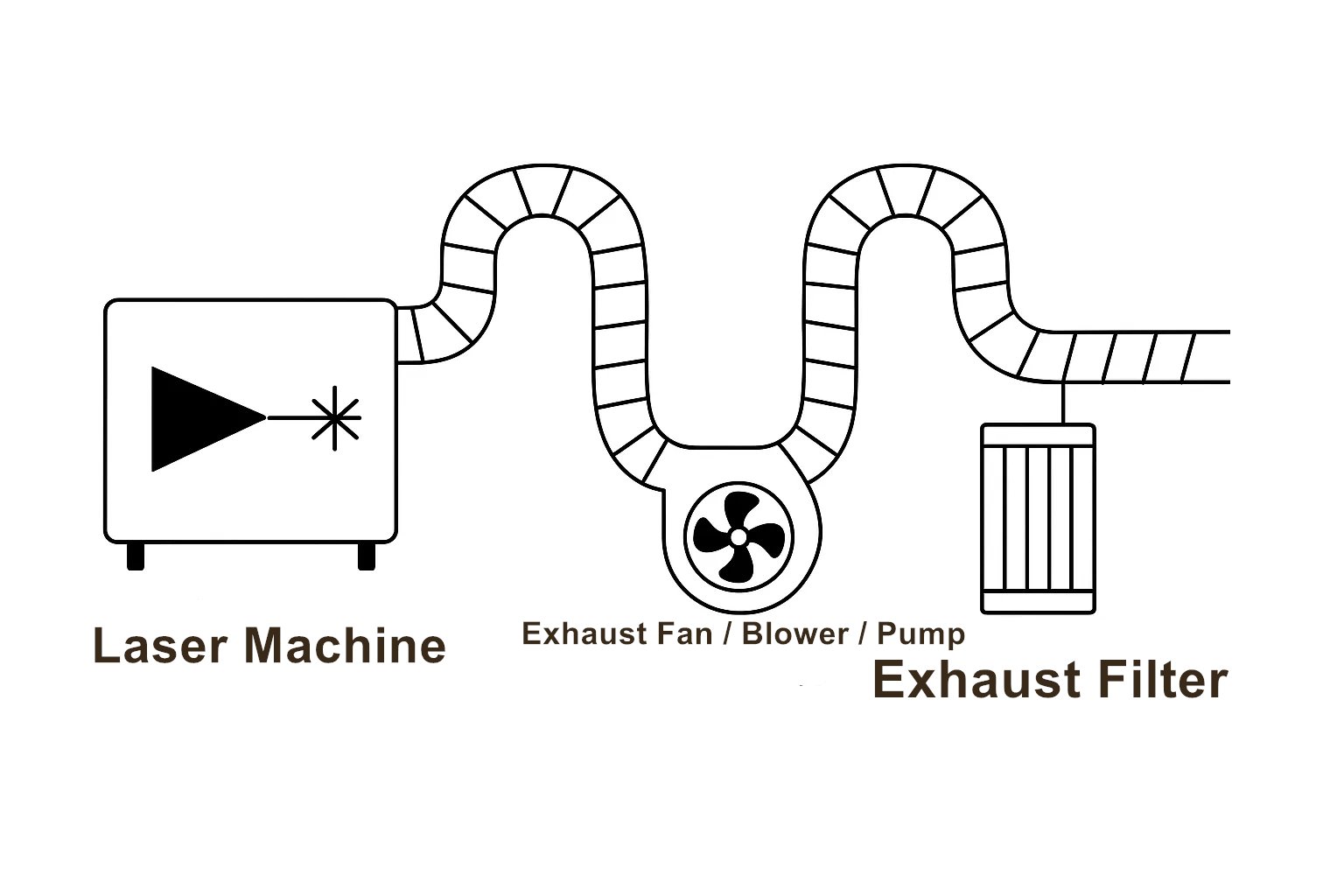

Avant de choisir une configuration d'échappement laser, il est important de comprendre comment le système est construit. La plupart des systèmes, qu'ils évacuent l'extérieur ou utilisent la filtration interne, partagent plusieurs composants de base. Chaque pièce aide à capturer, contenir, déplacer ou filtrer les contaminants en suspension dans l'air générés lors du traitement au laser.

2.1 Port d'échappement

L'orifice d'échappement est l'endroit où les vapeurs, la fumée et les particules en suspension dans l'air sont d'abord collectées. Il est généralement situé à l'intérieur de l'enceinte laser près de la zone de travail, ce qui permet de capturer les émissions dès qu'elles sont générées. Un orifice d'échappement bien conçu empêche les contaminants de s'échapper dans l'espace de travail et améliore l'efficacité de l'ensemble du système d'extraction.

2.2 Ventilateur d'extraction, soufflante ou pompe

Une fois les fumées collectées, un ventilateur d'extraction, une soufflante ou une pompe crée la pression négative nécessaire pour extraire l'air contaminé de la chambre laser. Certains systèmes utilisent des ventilateurs intégrés, tandis que d'autres utilisent des soufflantes externes en fonction de la demande de débit d'air, de la longueur du conduit, de la résistance à la filtration et des exigences en matière de bruit.

Ce composant est responsable du maintien d'un flux d'air constant à travers les conduits et les filtres. Si le ventilateur est trop faible ou si le trajet du flux d'air est restreint, des vapeurs peuvent rester à l'intérieur de la machine et affecter à la fois la qualité du traitement et la sécurité de l'opérateur.

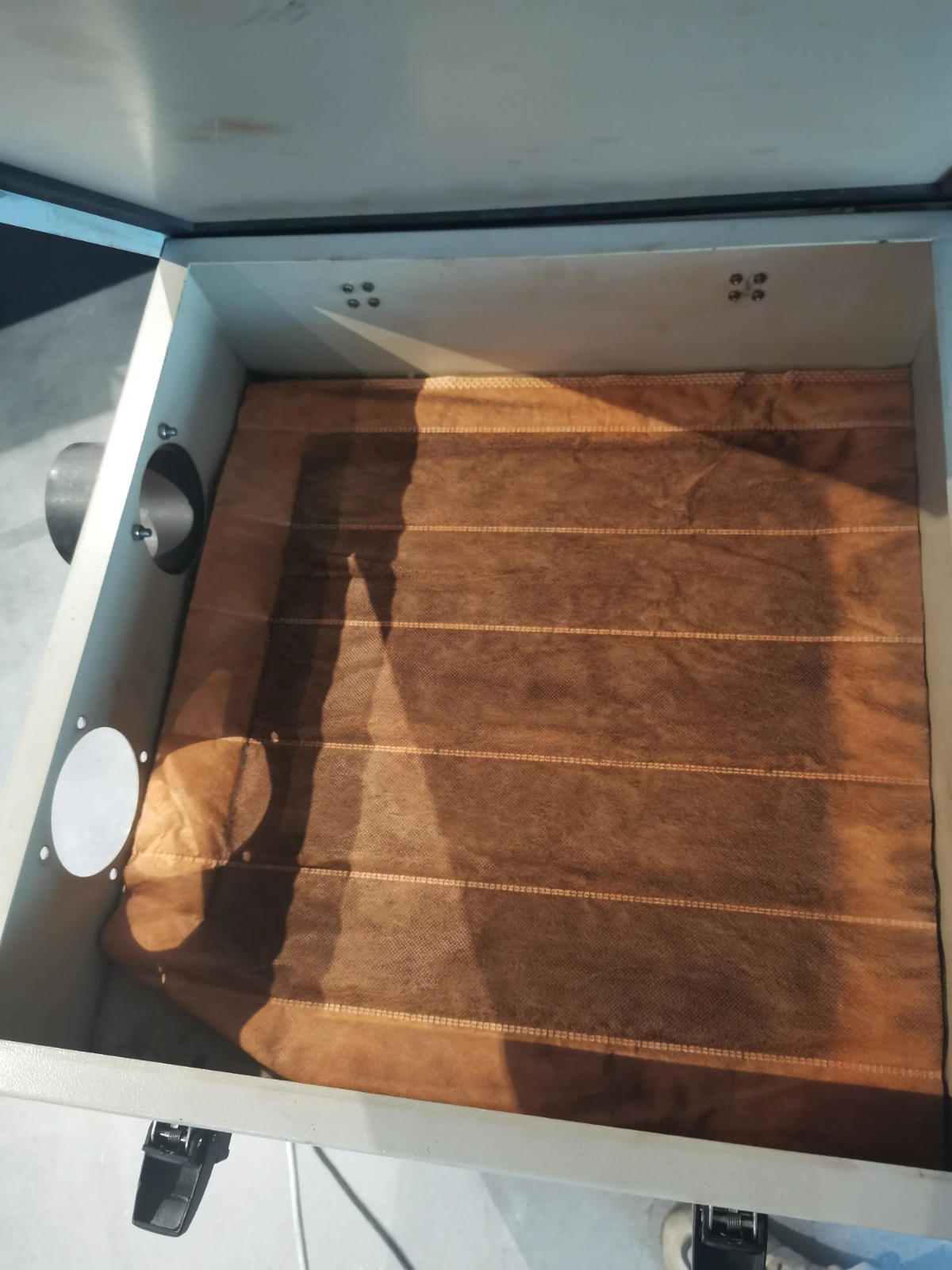

2.3 Module de filtration

Le module de filtration est le cœur de nombreux systèmes d'extraction des fumées. Il comprend généralement plusieurs étapes de filtration conçues pour capturer différents types de polluants. Une configuration typique peut inclure un pré-filtre pour les poussières et les débris plus gros, un filtre HEPA pour les particules fines et la fumée, et un filtre à charbon actif pour les odeurs et les fumées chimiques.

Cette combinaison aide à réduire à la fois la fumée visible et les composés invisibles en suspension dans l'air avant que l'air ne soit recyclé ou évacué. La configuration exacte du filtre doit être choisie en fonction des matériaux en cours de traitement et des exigences de l'espace de travail.

2.4 Conduite d'échappement ou tuyau

Une fois que l'air est extrait de la chambre laser, il est acheminé par des conduits d'échappement, tels que des tuyaux flexibles ou des tuyaux rigides. Le conduit guide l'air vers un évent externe, un extracteur de fumée ou un système de traitement de l'air centralisé.

Le matériau du conduit, le diamètre, la longueur du chemin et la qualité d'étanchéité affectent tous l'efficacité du flux d'air et les niveaux de bruit. Un chemin de conduit court, droit et bien scellé offre généralement de meilleures performances d'échappement qu'un tuyau long, plié ou comprimé.

3. Comment fonctionne un système d'échappement laser

Un système d'échappement de laser fonctionne souvent ainsi queSystème d'assistance à l'air. Ensemble, ils gèrent le flux d'air pendant le traitement au laser, ce qui contribue à améliorer la qualité de coupe, à garder les lentilles plus propres et à protéger à la fois la machine et l'opérateur.

Lorsque le laser commence à traiter, le système d'assistance d'air souffle un flux d'air focalisé sur la surface du matériau à travers une buse près de la tête laser. Ce flux d'air aide à éliminer les débris et la poussière fondus de la zone de coupe ou de gravure, protège l'objectif, refroidit le point de traitement et pousse la fumée et les gaz vers les orifices d'échappement.

En même temps, le système d'échappement crée une pression négative près de la zone de coupe ou de gravure. Il tire la fumée, la poussière et les fumées hors de la chambre laser. Selon l'installation, l'air contaminé peut passer à travers des filtres tels que le charbon actif et les filtres HEPA avant d'être évacué ou recirculé.

Cet équilibre du flux d'air «pousser et tirer» est important. Air assist éloigne les débris et la fumée du point de travail, tandis que le système d'échappement les capture et les enlève. Lorsque les deux systèmes sont correctement configurés, la zone de travail reste plus propre, les optiques durent plus longtemps et le laser produit des résultats plus cohérents.

4. Comment configurer votre système d'échappement laser

La bonne configuration d'échappement laser dépend de l'endroit et de la manière dont vous utilisez votre machine. Un studio de loisirs, un atelier de production et une configuration de salle de classe mobile peuvent nécessiter des solutions d'échappement très différentes. Vous trouverez ci-dessous trois scénarios courants.

4.1 Machine laser unique avec utilisation modérée

Configuration recommandée:Un système d'échappement laser standard avec un ventilateur en ligne, des conduits flexibles ou rigides, une boîte de filtre en carbone ou HEPA en option et un amortisseur de backdraft.

Si vous exploitez une seule machine laser CO2 et que votre espace de travail permet une ventilation directe à l'extérieur, l'échappement canalisé est souvent une solution efficace et rentable. En connectant la machine à un conduit d'aération à l'extérieur, vous pouvez éliminer en continu la fumée et les fumées avec un entretien relativement simple.

Pour améliorer la sécurité et réduire les odeurs, en particulier dans les espaces partagés ou fermés, vous pouvez ajouter un boîtier de filtre de base avec des filtres au charbon ou HEPA remplaçables avant la sortie d'échappement. Un amortisseur de contre-courant ou un capuchon d'aération à persiennes peut également aider à empêcher l'air extérieur, la poussière ou l'humidité de refluer dans le conduit.

4.1.1 Conseils de pro

4.2 Plusieurs machines laser dans un atelier de production

Configuration recommandée:Système central de canalisation, ventilateur à haute pression, et unité industrielle de purification de vapeur.

Lorsque plusieurs machines laser fonctionnent en même temps dans un atelier commercial, scolaire ou industriel, les fumées peuvent s'accumuler rapidement. Un système centralisé de traitement de l'air aide à maintenir la qualité de l'air, à réduire la fumée persistante et à favoriser la sécurité au travail.

Cette configuration connecte généralement plusieurs machines à un système de conduits partagés qui alimente un ventilateur puissant. L'air passe ensuite à travers une unité de purification centralisée, souvent avec des filtres multi-étages tels que HEPA et charbon actif, avant d'être évacuées en toute sécurité.

Bien que cette configuration coûte plus cher qu'une simple configuration monomachine, elle prend en charge une extraction plus forte des fumées, réduit la fréquence de remplacement des filtres et peut mieux prendre en charge la conformité environnementale dans les environnements de production.

Cette configuration est particulièrement adaptée pour:

4.3 Configurations laser mobiles ou temporaires

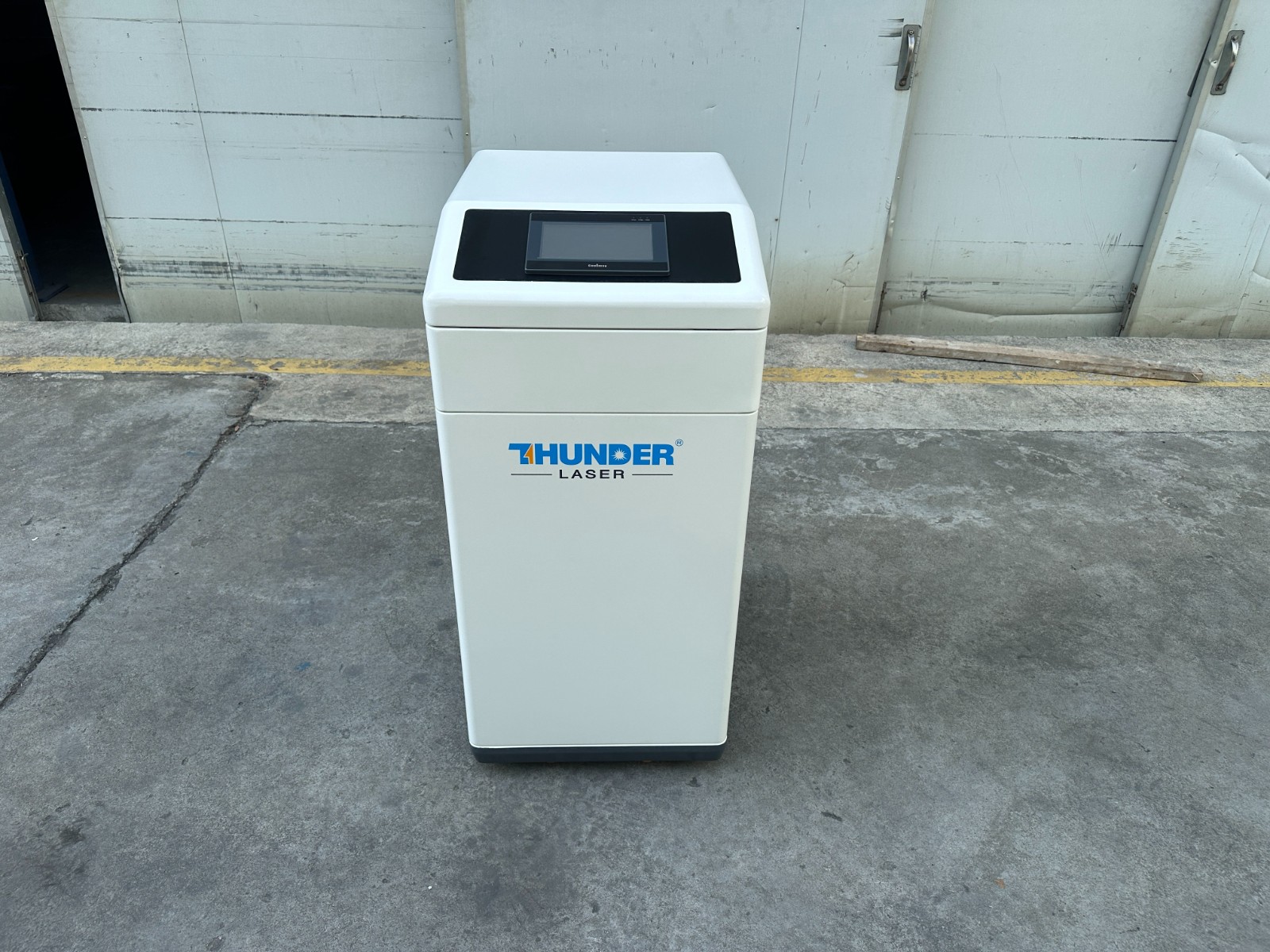

Configuration recommandée:Filtre à air intégré, ventilateur silencieux et armoire mobile avec roues.

Lorsque vous utilisez une machine laser dans des environnements temporaires tels que des foires de fabricants, des salles de classe, des stations de démonstration mobiles ou des expositions, vous ne pouvez pas compter sur des conduits externes. Ces espaces peuvent limiter les changements de ventilation ou ne pas avoir de fenêtres ou de prises murales appropriées pour les tuyaux d'échappement.

Dans ces situations, un système de filtration autonome est généralement plus pratique. Il peut être construit directement dans la machine ou placé dans une armoire assortie sous la machine. Une configuration mobile appropriée devrait inclure:

Bien que les systèmes de filtration mobiles soient généralement moins puissants que les systèmes centralisés, ils peuvent être suffisants pour un fonctionnement à court terme et à faible charge lorsque la modification du site n'est pas possible.

Cette configuration est particulièrement adaptée pour:

5. conseils de maintenance du système d'échappement laser

Un entretien adéquat aide à garder votre système d'échappement laser efficace, sûr et durable. Suivez ces meilleures pratiques pour maintenir un débit d'air stable et réduire les risques de contamination.

6. Conclusion

Un système d'échappement laser bien choisi est essentiel pour un fonctionnement laser sûr, propre et efficace. Que vous fassiez fonctionner une seule machine, un laboratoire scolaire, une installation mobile ou un atelier de production complet, la bonne configuration d'échappement protège votre équipement, améliore la qualité de l'air et soutient des résultats de coupe et de gravure cohérents.

La meilleure solution dépend de votre machine, des matériaux, de l'espace de travail, des options de ventilation et du volume de production. En choisissant la bonne configuration et en la maintenant correctement, vous pouvez créer un espace de travail plus sain et maintenir votre machine laser à son meilleur.

En savoir plus:Ventilation de l'échappement de votre Thunder Laser
